阿牛吧流量计是哪个厂家生产的仪表


文章日期:2017-08-21|阅读数:


  阿牛吧流量计在我国许多重工业领域中的作用越来越重要。因此它的质量好坏在一定程度上也会决定着我国重工业的发展。与此同时阿牛吧流量计是哪个厂家生产的仪表成为了人们关注的热点。现在矿业,石油等一些重工业领域中不可缺少的一种工具就是阿牛吧流量计。它在测量过程中的高精度也在一定程度上看出了它在工业发展中的重要性。华云公司提供阿牛吧流量计正是为我国的工业发展助力的。

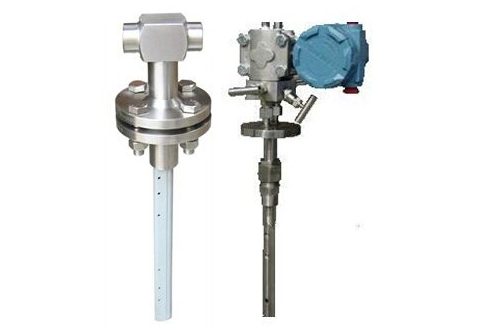

阿牛吧流量计是哪个厂家生产的仪表

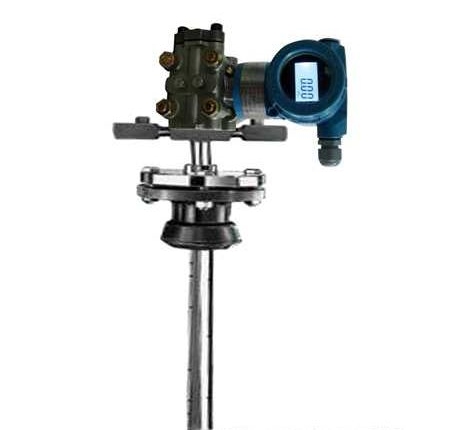

阿牛吧流量计是哪个厂家生产的仪表
  不仅阿牛吧流量计是哪个厂家生产的仪表这个问题重要,阿牛吧流量计的价格也同样很重要。阿牛吧流量计的价格一般是在900元到1000元之间,而华云公司所提供的一体化阿牛吧流量计也是在这个范围之内,这个范围之内的价格是比较合适的,符合市场上的规律,销售价格不会高于市场上的平均水平。它的价格趋势一直是比较平稳的,不会有太大的波动,一般的变动也是都符合价值规律的。
厂家价格:
价格 ¥ 350.00~8900.00元
起批量 ≥1
加工定制 品牌 华云 型号 JL
类型 JL 测量范围 0-61000(m3/h) 精度等级 ±6.0%
公称通径 DN50-DN5000(mm)(mm) 工作压力 ≤20MPa(MPa) 工作温度 ≤450℃(℃)
  对阿牛吧流量计是哪个厂家生产的仪表这个问题要首先从它的规格和类型来考虑。华云公司所提供的阿牛吧流量计的参数是一、规格:DN50-DN5000(mm);插入式:DN500-DN5000二、测量准确度:±0.5%、±0.2%;重复性:±0.1%;三、范围度:体积流量:10:1;100;1.质量流量:8:1;四、工作压力:均速管无提出功能型:≤29.00MPa;均速管可提出型:≤10MPa;五、流体温度:≤450℃;六、介质粘度:≤30CP(相当于重油);七、本体材质:传感器、三阀组:均为316L不锈钢、合金钢、哈氏合金、蒙乃尔等材质任选;一体化阿牛巴流量计所需要的参数:1、被测量的介质:各种气体、液体、蒸汽介质的流量测量2、被测量介质的温度:-60℃~850℃3、被测量介质的压力:-1.0~42MPa4、被测量介质的流量:根据介质计算为准5、被测量介质的粘度:根据介质计算为准。阿牛吧流量计的规格是1 独有的内部二次平均结构,提供了高精度(读数±1%)和高重复性(±0.1%)。 2外层冲击管采用一整块材料加工制作而成无焊接点,与由双体结构焊接而成的同类产品相比自然有更高的强度,而且选用耐高温,耐腐蚀的材料,具有更好的防护性能。a蜂窝状六边形稳定结构,产生的是独有的流束分布形状,保证了低压信号的稳定,产生的差压高于同类产品,提高了量程比。b适用于方形或矩形管道。c 对于同类产品在测量脏污介质时不可避免的堵塞问题,有在线可拔出型或提供手动和自吹扫方案及装置,实现不停产维护。d 均速管+三阀组+温压补偿+变送器,组成一体化结构,使用方便。e 无流量系数飘移,长期稳定。f 提供直观的共振验算,确保长期稳定运行。g 压损小能耗低,节能效果显著。

  一、威力巴流量计概述

  ***先进的差压式流量测量技术

  WD威力巴流量计采用了完全符合空气动力学原理的工程结构设计,是一种在精度、功效及可靠方面达到了无比卓越程度的传感元件。

  1、威力巴流量计用途

  威力巴流量计适用于气体、液体和蒸汽的高精度流量测量。威力巴是一种差压式、速率平均式流量传感器,通过传感器在流体中所产生的差压进行流量测量。威力巴反映流体真实的流速,其精度达到± 1.0,重复性达± 0.1。威力巴的突出优点是:输出一个非常稳定、无脉动的差压信号

  2 、探头的设计特点

  子弹头截面形状的探头能产生的压力分布,固定的流体分离点;位于探头侧后两边、流体分离点之前的低压取压孔,可以生成稳定的差压信号,并且有效防堵。内部一体化结构能避免信号渗漏,提高探头结构强度,保持长期高精度。

  3.威力巴探头防堵塞设计威力巴流量探头以其卓越的防堵设计,彻底摆脱了阿牛巴等插入式流量探头易堵塞的弊端,使均速管流量探头的防堵水平达到了空前的高度。

  探头高压取压孔不会被堵探头的前部形成高压区,压力略高于管道静压,阻止了颗粒进入。请注意:在探头的高压取压孔处流体的速度是零,没有物体会进入取压孔。开机时,流体在管道静压作用下,进入弯管,很快形成了压力平衡的状态。当压力平衡状态形成以后,流体在弯管进口处遇到高压,绕道而行,不再进入弯管中。

  威力巴流量计的低压孔实现本质防堵一般情况下,灰尘、沙子和颗粒在涡街力的作用下,集中在探头的后部。这就是为什么秋天的树叶总是集中在背风的房子后面的原因。其它的探头由于低压取压孔取在探头尾部真空区,在涡街力的作用下,探头的低压取压孔很快地被涡流带来的杂质堵死。威力巴流量计的独特设计,使低压取压孔位于探头侧后两边,流体分离点和尾迹区的前部。这种设计从本质上防止了堵塞并且能产生一个非常稳定的低压信号。

  4.探头的优点

  ● 可测量多种介质,应用范围广泛

  ● 精度高、量程比大

  ● 探头取压孔本质防堵

  ● 测量信号稳定、波动小

  ● 管道压损低

  ● 独有高强度的子弹头形单片双腔结构

  ● 安装费用低,基本免维护

  ● 可以在线安装和检修

  5.威力巴均速管流量传感器的特点

  ● 稳定的信号

  威力巴的低压取压孔位于探头侧后两边、流体与探头分离点之间,远离涡流波动区域。

  ● 卓越的长期高精度

  威力吧能够保证精度的长期稳定,这是因为:

  ⑴. 它不受磨损、污垢和油污的影响。

  ⑵. 结构上没有可移动部件。

  ⑶. 设计上排除了堵塞现象的发生。在探头前部,高静压区围绕着探头,使高压取压孔不会被堵塞。***重要的是,低压孔取在探头侧后两边,流体从表面斜掠而过,保护了低压孔不会被掠动,而其它的探头容易堵塞,因为它们的低压取压孔在杂质聚集的低压波动区域。

  ● 较低的安装费用

  ⑴. 只需要进行几英寸的线条焊接,完成安装是非常简单和快捷的。

  ⑵. 应用专用工具,可以实现带压在线安装。

  ⑶. 全部的阀和各种仪器的接口只需进行简单的装配,需要非常低的装配费用。

  ● 非常低的运行费用

  ⑴.它是一种非收缩节流的设计,作为一种插入式流量探头,威力巴的运行费用是较低的。

  ⑵。威力巴流量计只产生非常低的性压力损耗,典型的少于0.7kpa

  ⑶. 一个孔板元件所产生的性压力损耗超过14kpa

  ⑷.与孔板比较,威力巴的能量损耗降低了95。

  ● 连续工作的威力巴从根本上杜绝了堵的可能,但是在以下情况下,威力巴仍要注意防堵:

  ⑴. 当引压管泄漏,探头高压平衡区遭到破坏,杂质中直径较小的颗粒就有可能进入取

  压孔。

  ⑵. 当管道处于停产时,由于分子的布朗运动,颗粒小的杂质有可能进入取压孔。

  ⑶. 系统频繁开停机,在高压区形成的瞬间,颗粒小的杂质有可能进入取压孔,日积月累,就有可能造成探头的堵塞。

  ⑷. 介质中含有大量的焦油、藻类生物,或者含有纤维状的物质,也有可能造成探头的堵塞。

  6 、应用新技术

  独创的设计带阀门的接头威力巴...全新的设计理念提供一个全新的概念,在仪器的接头处内置仪表截止阀

  1 . 使安装和维护更加简单。

  2 . 减少装配部件的数量,使硬件连接

  成本降低。

  快捷的安装系统

  快捷插入和拔出

  ● 密封驱动系统能够避免损坏元件

  ● 能够分别应用于多个探头的安装

  全部安装不超过1 小时

  二。威力巴流量计主要技术指标

  1、威力巴流量测量系统性能指标

  测量精度:± 1 重复精度:± 0.1

  适用压力:0~40mpa 适用温度:- 180℃~+ 550℃

  测量上限:取决于探头强度测量下限:取决于测量***小差压要求

  量 程 比:大于10∶1

  适用管径:38mm~9,000mm 圆管、方管

  适用介质:满管、单向流动的、单向的气体、蒸汽和粘度不大于1 0 厘泊的液体

  威力巴的使用范围及其广泛,它大量用于各种气体、液体和蒸

  汽的测量,以下为典型应用介质。

  气体/液体/蒸汽

  天然气/冷却水/饱和蒸汽

  压缩空气/锅炉水/过热蒸汽

  燃气/除盐水

  气体碳氢化合物/液体碳氢化合物

  热空气/低温液体

  发生炉气体/导热液体

  三、威力巴流量计工作原理简介

  当流体流过探头时,在其前部产生一个高压分布区,高压分布区的压力略高于管道的静压。根据伯努利方程原理,流体流过探头时速度加快,在探头后部产生一个低压分布区,低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空,并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。威力巴均速流量探头能地检测到由流体的平均速度所产生的平均差压。威力巴均速流量探头在高、低压区有按一定准则排布的多对取压孔,使准确测平均流速成为可能.
阿牛吧流量计是哪个厂家生产的仪表

阿牛巴流量计以其安装简便、压损小、强度高、不受磨损影响、无泄漏等特点而成为替代孔板的理想产品。阿牛巴流量计可广泛用于工矿企业的高炉煤气、压缩空气、蒸汽和其他液体、气体的流量测量。
1 独有的内部二次平均结构,提供了高精度(读数±1%)和高重复(±0.1%)。
2外层冲击管采用一整块材料加工制作而成无焊接,与由双体结构焊接而成的同类产品相比自然有***高强度,也便于选用耐高温,耐腐蚀的材料。
   a蜂窝状六边形稳定结构,产生的是独有的流束分布形状,保证了低压信号的稳定,产生的差压高于同类产品,提高了量程比。
   b适用于方形或矩形管道。
   c 对于同类产品在测量脏污介质时不可避免的堵塞问题,有在线可拔出型或提供手动和自动吹扫方案及装置,实现不停产维护。
   d 均速管+三阀组+温压补偿+变送器,组成一体化结构,使用方便。
   e 无流量系数飘移,长期稳定。
   f 提供直观的共振验算,确保长期稳定运行。
   g 压损小能耗低,节能效果显著
阿牛巴流量计输出为差压信号,与测量差压的仪器仪表配套使用,可以准确地测量贺形管道、矩形管道中的多种液体、气体和蒸汽(过热蒸汽和饱和蒸汽)。被 测管道的尺寸范围从20MM-3000MM。阿牛巴在动力工业(包括核工业)化学工业、石油化工和金属冶炼工业等部门中行到了成功的使用,它适用于:
 1、气体输送和液体输送
 2、能源研究,蒸汽锅炉热率,水泵效率,气体压缩机效率和燃料消耗
 3、过程控制:输入输出、比率、平衡;冷却水或空气,蒸汽加热。
 4、化学工业中加料:

 参数:
 1、规格:DN50-DN5000(mm);插入式:DN500-DN5000(mm);
 2、测量准确度:±6.0%;重复性:±0.1%;
 3、范围度:体积流量:10:1;质量流量:8:1;
 4、工作压力:均速管无提出功能型:≤20MPa;均速管可提出型:≤10MPa;
 5、流体温度:≤450℃;
 6、介质粘度:≤30CP(相当于重油);
 7、材质:
 均速管、三阀组:各种牌号不锈钢(任选);
 主体管、法兰:不锈钢或碳钢(任选);
工作原理:
    当流体流过探头时,在其前部产生一个高压分布区,高压分布区的压力略高于管道的静压。根据伯努利方程原理,流体流过探头时速度加快,在探头后部产生一个低压分布区,低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空,并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。威力巴均速流量探头能地检测到由流体的平均速度所产生的平均差压。威力巴均速流量探头在高、低压区有按一定准则排布的多对取压孔,使准确测平均流速成为可能.
现在阿牛巴流量计所需要的参数:
 1、被测量的介质
 2、被测量介质的温度
 3、被测量介质的压力
 4、被测量介质的流量
 5、被测量介质的粘度

阿牛巴流量计的优点(与孔板相比)
   准确度高,稳定性好 阿牛巴的准确度为±1%,稳定性为±0.1%,它能够保持长期输出非常稳定的差压信号,保证输出差压信号与管道流量的映射关系。这是因为在使用过程中的磨损,腐蚀以及粘附的油污灰尘等因素对阿牛巴流量计系数影响不大,但这些因素使孔板的流量系数增大,而且会增加到20%以上,由 此产生的误差将也达到20%以上。从中我们可以看出阿牛巴的准确度是长期稳定的。
设计合理,安装方便、经济
   阿牛巴重量轻,安装拆卸方便,无需起重工具,产品系列中有可以在被测管道不断流——不 不停车的情况下进行安装或拆卸,由于阿牛巴的重量轻,安装拆卸方便,因此这方面可以为你节省可观的安装费用。例如:在直径200mm的管道上安装流量计,阿牛巴只有一条长150mm的焊缝,而孔板有2条共长1200mm 长的焊缝。就工时来讲,安装一只阿牛巴流量计只需要1.5工时,而安装一只孔板却需12工时
有利于管道布局
    阿牛巴不仅适用于圆形管道,也适用于矩形管道及埋设在地面以下任何深度的管道。 阿牛巴上下游直管段的长度要求比孔板低得多,当安装在弯头后面距离2倍管径处,仍然可以得到稳定 的、很高的准确度,这是阿牛巴的独特优点,给管道尤其是大直径管道的布局设计带来了很大的灵活 性,节省了费用
· 压力损失小,能源损耗少
压力损失是动力损耗,阿牛巴的压力损失仅占差压的2~15%,而一般孔板的损失却要占差压的40~80%,从下图可以看出阿牛巴的压损比孔板的压损要小得多,随着管径的增大,阿牛巴压损可忽略不计。例如:在直径1000mm的管道上使用阿牛巴流量计,一年的能量损耗只有几百元,当使用孔板时,一年的能量损耗高达2万余元,这对当今大力设法节约能源来说是很有意见的。
选型



型谱
说明
        ANB

节流装置
安装形式
M

螺纹
F

法兰
本体材质

1-

碳钢
2-

不锈钢
3-

耐高温材质
测量管径

50-

DN50
65-

DN65
80-

DN80
100-

DN100
125-

DN125
150-

DN150
200-

DN200
225-

DN225
250-

DN250
300-

DN300
350-

DN350
400-

DN400
450-

DN450
500-

DN500
600-

DN600
800-

DN800
900-

DN900
1000-

DN1000
工作压力

1

0.6 MPa
2

1.6 MPa
3

2.5 MPa
4

4.0 MPa
5

6.4 MPa
6

10.0 MPa
工作温度

1

120℃以下
2

220℃以下
3


介质类型

LC

干净液体
GC

清洁气体
LT

易脏液体
GT

易脏气体
VM

饱和蒸汽
VH

过热蒸汽
附件

00
不带附件
01
仅带差压变送器
10
仅带流量积算仪
11
带差压变送器和流量积算仪




  阿牛吧流量计是哪个厂家的仪表这个问题已经有了答案。华云公司提供的阿牛吧流量计无论是从价格,参数还是规格等方面来说有是非常合格的,符合大众的需要。各个方面的条件也都是非常的,这个无论是放在哪个需要它的领域,它的价值都能非常好的发挥出来。能为我国的经济发展增添非常大的动力,尤其是在我国的工业发展方面,它起的作用尤为突出。相信它的发展肯定也会越来越好,质量也会越来越高。工业的发展会更加的依赖它的发展。
