双金属温度计的特点及其检定方法


文章日期:2018-05-20|阅读数:


摘    要:

双金属温度计对中低温度下的液体蒸汽以及气体的实际温度进行测量, 一般使用在工业的生产过程中, 双金属温度计作为一种现场检测的仪器测量中低温度。双金属温度计的检定是通过制定的相关方法来进行检定的, 基本的步骤是检验相关项目的测量, 得到一定的数据来进行对比以及计算, 并且将整理计算的结果填进标准记录格式表内。

1. 双金属温度计的概述

1.1 双金属温度计的构成

双金属温度计的有很多部件组成, 其中主要包括指针、指针轴、活动端、表壳、度盘、保护管以及活动螺母等。其中能够对温度进行感知的元件主要是集中金属片在一起叠压组成的, 这样就能够组成多层的金属片, 以实现气温的连续变化并且记录, 一般情况下, 为了有效的提升双金属温度计测量的精度, 需要进行的操作是把金属片制作为螺旋形状。

1.2 双金属温度计的工作原理

因为双金属温度计使用的金属片的实际膨胀系数存在一定的差异, 一旦环境的温度发生改变就会造成感温元件出现收缩或者是膨胀现象的出现, 温度的改变的程度的大小与感温元件实际体积变化的程度存在一定的关系, 将感温元件的一端固定, 另一端与指针连接, 一般在位移实际变化和气温呈现线性关系时, 按照实际变化值的不同引起双金属温度计的指针指出相应的温度示值。

2. 双金属温度计的检定

2.1 双金属温度计的检定条件

一方面对双金属温度计的实际检定的环境应该达到相关规定的要求, 实际检定的需要保持环境的温度一般保持在15至35摄氏度, 而需要保持环境的相对湿度在85%以下。

2.2 双金属温度计的检定标准

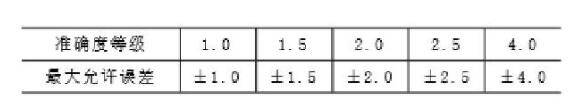

对双金属温度计的检定方式需要满足由中国计量出版社出版的计量检定规程的要求来进行, 具体详见《JJG226-2001双金属温度计计量检定规程》。另一个比较重要的要求是能够允许的***大误差的具体范围见表1。

表1

2.3 双金属温度计的检定要求

2.3.1 外观的检查

双金属温度计对于外观的要求主要包括:对于配件的要求是需要其牢固、整洁以及光滑, 没有腐蚀以及松动的现象出现;对于克线的要求是需要其完整以及清晰, 保持玻璃的干净, 不会对读数造成影响;对于指针的要求是需要其不能够与度盘进行接触, 一般情况下实际的距离在5毫米之内;对于温度计的表盘的要求是其应该具有次温度的详细的信息, 且比较清晰。

2.3.2 示值误差的检查

双金属温度计的浸没长度需要满足相关的要求, 次对其进行检定使, 其实际的检定值需要保持在四点以上, 检测点需要具有一定覆盖性。在对上下限值进行测量的过程中, 需要满足的要求是单向行程检定。

2.3.3 角度调整误差的检查

可以在室温下进行检查, 一般对基本要求是小于***大允许误差的值。

2.3.4 回差的检查

对于回差的检查可以与示值误差检查共同进行, 基本的要求是小于***大允许误差。

2.3.5 重复性的检查

在对回差的检定过程中, 对于各个检定点进行的检查次数一般***少需要进行三次, 实际双金属温度计的重复性检定需要小于***大允许误差的一般, 双金属温度计的重复性检查在检定过程中是一项必检项。

2.3.6 设定点误差的检查

次进行检定的温度一般设置三个设定点:0.1、0.5、0.9。对于设定点的误差一帮不应该小于***大允许误差的1.5倍。

2.3.7 切换差的检查

对于次检定的双金属温度计, 对于切换差的要求与设定点误差的检定要求是一样的。

2.4 检定周期

检定的周期一般控制在一年以内, 具体需要根据实际情况来定, 主要根据双金属温度计的情况以及环境的情况为依据来确定的。

3. 总结

综上所述, 双金属温度计能够直接测量温度在零下80到500摄氏度的液体蒸汽以及气体的温度, 作为一种测量中低温度的现场仪表, 具有非常多的特点。双金属温度计的性需要通过定期的检定才能够得到保障, 一般情况下, 需要测定的主要项目是相关规定需要进行测定的, 以这样的方式来确定双金属温度计的实际测量的准确性, 进而在做出校准或者是更换的决策, 能够避免因为双金属测量精度不够而出现的相关问题。
