耐酸碱电磁流量计 厂家批发价格


文章日期:2018-07-12|阅读数:


    耐酸碱电磁流量计根据法拉第电磁感应定律原理制作,工作性能稳定可靠,精度高,各项设定参数及测量参数具有断电自动保护功能,并可长期储存,测量不受液体密度,粘度,温度,压力和导电率变化的影响。
厂家价格:

价格 ¥ 390.00~9800.00元
起批量 ≥1
    产地 江苏 是否进口
加工定制 品牌 华云 型号 TM-LDE
类型 电磁流量计 测量范围 0-10000(m3/h) 精度等级 0.5
公称通径 10-3000(mm) 适用介质 导电液体 工作压力 6.4(MPa)
工作温度 120(℃)

    电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,同时在流量计上采用CAN现场总线。 分体式电磁流量计在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

     电磁流量计除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。仪表结构简单、可靠,无可动部件,工作寿命长。无截流阻流部件,不存在压力损失和流体堵塞现象。测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。

耐酸碱电磁流量计产品特点
1、测量管内无可活动部件,传感器使用寿命长。
2、管内无阻力部件,因此没有附加压力损失,不会产生阻塞,测量可靠。
3、抗干扰能力强、体积小、重量轻、安装方便、维护量小、测量范围宽。
4、测量不受流体温度、密度、压力、粘稠度、电导率等变化的影响。
5、可在老管道上截取改造安装,施工简单,工程量小。
6、与一般流量计的成本和安装费用低,特别适合大中口径管道流量的测量。
7、传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
8、中文LCD显示器,显示累积流量,瞬时流量、流速、流量百分比等。
9、可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。

耐酸碱电磁流量计技术参数
1、仪表精度:管道式0.5级、1.0级;插入式2.5级
2、测量介质:电导率大于5μS/cm的各种液体和液固两相流体。
3、流速范围:0.2~8m/s
4、工作压力:1.6MPa
5、环境温度:-40℃~+50℃
6、介质温度:聚四氟乙烯衬里≤180℃;橡胶材质衬里≤65℃
7、防爆标志:ExmibdⅡBT4
8、防爆证号:GYB01349
9、外磁干扰:≤400A/m
10、外壳防护:一体化型:IP65;
11、分离型:传感器IP68(水下5米,仅限于橡胶衬里);转换器IP65
12、输出信号:4~20mA.DC,负载电阻0~750Ω
13、通讯输出:RS485或CAN总线
14、电气连接:M20×1.5内螺纹,φ10电缆孔
15、电源电压:90~220V.AC、24±10%V.DC
16、功耗:≤10VA

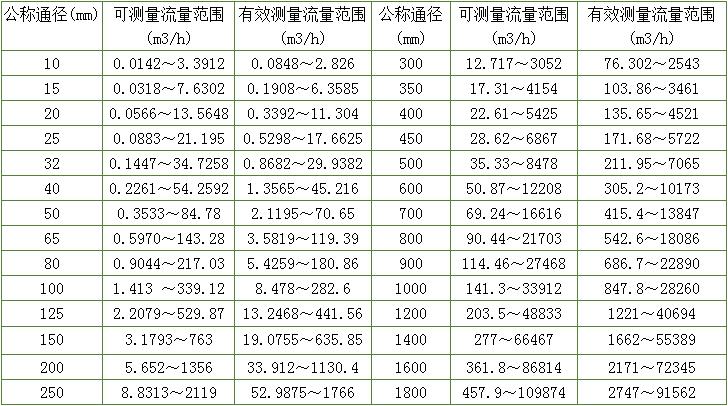

耐酸碱电磁流量计范围选择
模具水流量计流量范围
耐酸碱电磁流量计内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料

耐酸碱电磁流量计电极的选择
应根据被测流体的腐蚀性来选择电极的材料,请查有关手册,对于特殊流体应作腐蚀性试验

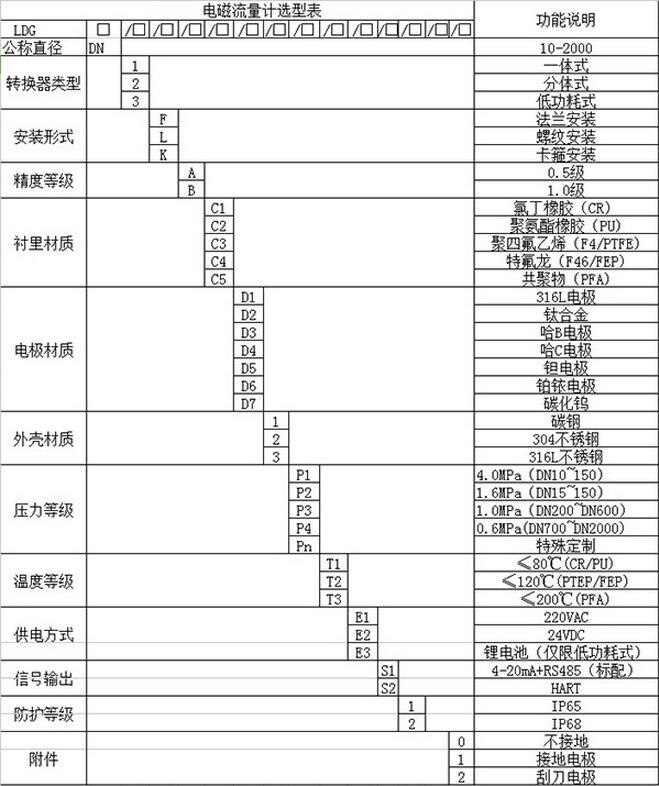

模具水流量计选型表
模具水流量计选型表
耐酸碱电磁流量计安装地点的选择
为了使电磁流量计工作稳定可靠,在选择安装地点时应注意以下五个方面的要求:
A、不能有大的振动源,并应采取加固措施来稳定仪表附近的管道;
B、不能安装在大型变压器、电动机、机泵、变频器等产生较大磁场的设备附近,以免受到电磁场的干扰;
C、传感器与管道连接时应保证满管运行,***好垂直安装;
D、变送器外壳、屏蔽电缆、测量本体及两端的管道都要接地,接地极应单独设置,接地电阻应小于10欧姆,不能接到电气或公共接地网上;
E、要求有前5倍后3倍管道直径的直管段。
安装建议
流量计的测量原理不依赖流量的特性,如果管路内有一定的湍流与漩涡产生在非测量区内(如:弯头、切向限流或上游有半开的截止阀)则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度,这时则应采取一些措施以稳定流速分布:
a. 增加前后直管段的长度;
b. 采用一个流量稳定器;
c. 减少测量点的截面。

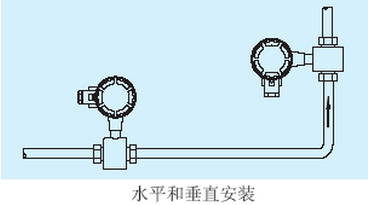

水平和垂直安装
传感器可以水平和垂直安装,但是应该确保避免沉积物和气泡对测量电极的影响,电极轴向保持水平为好。垂直安装时,流体应自下而上流动。

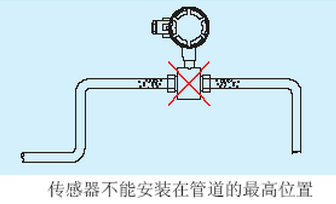

传感器不能安装在管道的***高位置,这个位置容易积聚气泡。

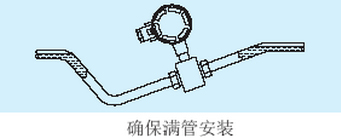

确保满管安装
确保流量传感器在测量时,管道中充满被测流体,不能出现非满管状态。   如管道存在非满管或是出口有放空状态,传感器应安装在一根虹吸管上。

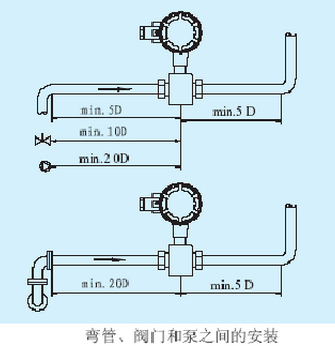

弯管、阀门和泵之间的安装
为保证测量的稳定性,应在传感器的前后设置直管段,其长度由下图给出。如做不到则应采用稳流器或减小测量点的截面积。
传感器不能安装在泵的进水口
为避免负压,传感器不能安装在泵的进水口,而应安装在泵的出水口。

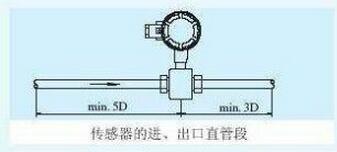

传感器的进口直管段和出口直管段
比较理想的安装地点应选择测量点前后有足够的直管段。进口直管段应≥5D,出口直管段≥3D(D为传感器公称口径)。插入式进口直管段应≥ 20 D , 出口直管段≥7D(D为传感器公称口径)。


耐酸碱电磁流量计产品特点:
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响;
2、测量管内无阻碍流动部件,无压损,直管段要求较低;
3、系列公称通径DN15~DN3000。传感器衬里和电极材料有多种选择;
4、转换器采用新颖励磁方式,功耗低、零点稳定、度高。流量范围度可达1500:1;
5、转换器可与传感器组成一体型或分离型;
6、转换器采用16位高性能微处理器,2x16LCD显示,参数设定方便,编程可靠;
7、不锈钢电磁流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示.庄、反流量,并具有多种输出:电流、脉冲、数字通讯、HART;
8、转换器采用表面安装技术(SMT),具有自检和自诊断功能;

智能电磁流量计

耐酸碱电磁流量计整机和传感器技术数据:

流量计执行标准

JB/T 9248—1999

流量计公称通径

15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000

流量计流速

15m/s

DNl5~DN600

示值的:±0.3%(流速≥1m/s);±3mm/s(流速<1m/s)

DN700—DN3000

示值的±0.5%(流速≥0.8m/S);±4mm/s(流速<0.8m/S)

流体电导率

≥5uS/cm

公称压力

4.0MPa

1.6MPa

1.0MPa

0.6MPa

6.3、10MPa

DNl5~DN150

DNl5~DN600

DN200~DN1000

DN700~DN3000

特殊订货

环境温度

传感器

—25℃—十60℃

转换器及一体型

—10℃—十60℃

衬里材料

聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)

流体温度

—体型

70℃

分离型

聚氯丁橡胶衬里

80℃;120℃(订货时注明)

聚氨酯衬里

80℃

聚四氟乙烯衬里

100℃;150℃(订货时注明)

聚全氟乙丙烯(F46)

加网PFA

信号电极和接地电极材料

不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨

电极刮刀机构

DN300—DN3000

连接法兰材料

碳钢

接地法兰材料

不锈钢1Crl8Ni9Ti

进口保护法兰材料

DN65—DNl50

不锈钢1Crl8Ni9Ti

DN200~DNl600

碳钢十不锈钢1Crl8Ni9Ti

污水流量计外壳防护

DNl5~DN3000分离型橡胶或聚氨酯衬里传感器

IP65或IP68

其他传感器、——体型流量计和分离型转换器

IP65

间距(分离型)

转换器距离传感器一般不超过100m

耐酸碱电磁流量计安装地点的选择:
为了使流量计工作稳定,在选择安装地点时应注意以下几方面的要求:
1、尽量避免铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信息。
2、应尽量安装在干燥通风之处,不宜在潮湿,易积水的地方安装。
3、应尽量避免日晒雨淋,避免环境温度高于45℃及相对湿度大于95.9%。
4、选择便于维修,活动方便的地方。
5、流量计应安装在水泵后端,决不能在抽吸侧安装;阀么应安装在流量计下游侧。
安装注意事项:
1、在搬运和吊装传感器时,应该将吊索套在传感器两端法兰旁颈部位置,切勿在测量、管内插入管帮进行吊装以免损坏衬里。
2、安装前,传感器内的电极用酒精棉花仔细擦除电极表面由于手摸等原因造成的油脂性沾污物质。
3、安装时密封垫圈的内径应与测量管衬里内径一致。
4、必须保证接线盒内的干燥,否则仪表可能会产生计量误差。

电磁流量计

运行前的准备工作:
1、在安装接线后正式投入运行前应再次检查安装、接线是否正确。(对分体型而言)
2、将床干起前阀门打开,传感器后阀门关闭,让传感器内充满被测介质。
3、准备工作完毕后,先打开传感器上游阀门,再缓缓打开下游阀门,观察转换器瞬时流量显示应向大方向变化,说明信号线线方向正确。否则,将信号线 A 与 B 接线位置互换。(对分体型而言)
4、打开传感器前后阀门,排液数分钟,排出管内气体。
5、关闭传感器下游阀门,再关上游阀门,是传感器内充满被测介质。然后进行配套调整。传感器与转换器配套零点调整和仪表系数设定请详阅转换器说明书。
