超声波流量计优缺点安装及常见故障分析

　　超声波流量计具有经济实用、用途广泛、安装维修方便等许多优点,但在实际使用中由于长期受到安装、环境等因素的影 响,在后继使用中发生各种故障。文章作者结合长期现场检测工作经验就超声波流量计的特点、安装注意事项及常见故障进行简 单的分析和阐述,并就这些问题提出相应的解决办法和处理意见,解决企业在安装和使用超声波流量计过程中遇到的各种技术 问题。



　　引言



　　超声波流量计是一种可以利用非接触的方法来测量流体流量的仪 表。它既可以测量其他仪表不能检测的非导电介质、放射性、易爆和强 腐蚀介质的流量,也可以用于不易观察和直接接触的介质流量的测量。 它的测量准确度较高,可以不受被测介质的各种参数的干扰,尤其可以 解决测量大管径的液体流量问题。因此超声波流量计被广泛应用于环 保、油田、水务公司、冶金、发电等行业,而熟悉和掌握超声波流量计的安 装及常见故障问题处理是解决流量测量准确这一问题的关键所在。



　　1.超声波流量计的测量原理



　　超声波流量计是通过测量流体流动对超声波产生的信号影响来对 流体流量进行测量,其测量原理是利用“时差法”来测量的。



　　而时差法的测量原理为：一个超声波探头发射声波信号穿过流体 介质、管壁到另一侧的管壁后,被管壁的另一侧探头接收到信号,与此 同时,第二个探头也发射声波信号被前一个探头接收到,由于受到流体 介质间流速的影响,两者之间存在一定的时间差At,根据公式推算出时 间差At和流速V之间的转换关系V= (C2/2L1 xAt,进而可以得到相关的 管道内的流量值Q。



　　2.超声波流量计的特点



　　2.1使用面广



　　在发电厂中,用便携式超声波流量计测量水轮机进水量、汽轮机循 环水量等大管径流量。超声波流量计也可用于气体流量测量。管径的适 用范围从2cm到5m,从几米宽的明渠、暗渠到河流都可适用。多普勒法 超声波流量计可测量双相介质的流量，故可用于下水道及排污水等脏 污流的测量。



　　2.2价格适中



　　因各类超声波流量计均可管外安装、非接触测流,流量仪表成本基 本上与被测管道口径大小无关。从而比起其他类型的流量计,超声波流 量计随着口径增大造价大幅度减少,所以,口径越大,优点越显著。另外 一般流量计随着测量管径的增大会带来制造和运输上的困难，从而抬 高成本和造价,而超声波流量计在成本和造价方面均可避免。



　　2.3维修和安装方便



　　安装时不需要阀门,法兰、旁通管路等,无论是安装还是维修,都不 需要切断流体,不会影响管道内流体的正常流通。因此,维修和安装方 便。



　　2.4解决测量各种介质流量的难题



　　超声波流量测量的准确度几乎不受被测流体温度、密度、压力和粘 度等参数的影响。由于超声波流量计是非接触式流量仪表,所以,除了 用于测量水、石油等一般介质外,还能对非导电介质、放射性、易爆和强 腐蚀介质进行流量测量。



　　3.超声波流量计探头的分类及主要安装方法



　　3.1超声波流量计探头的种类



　　常用的超声波流量计探头按安装方式有如下三种：



　　（1）管段式探头,安装时需要切开选定的直管段,采用法兰连接。产 品已经过生产厂家标定，好处是探头可以在使用企业不用停产的情况 下进行维修,其特点是测量的准确度高。（2）插入式探头,安装时需用钻 孔工具在使用企业不停产状态下将探头插入管线中。特点是能在水中 带气体或水管内壁结垢情况下实现准确可靠的测量。（3）外夹式探头， 安装时需将管外壁的预安装位置用打磨工具打磨光滑后用耦合剂将探 头贴于管外壁再用专用夹紧装置固定。此类方法能方便地在管壁外进 行水流量测量,也适合便携式流量计。不好的地方是易造成耦合剂的处 理不当引起信号接收状态异常而影响测量的准确性和可靠性。



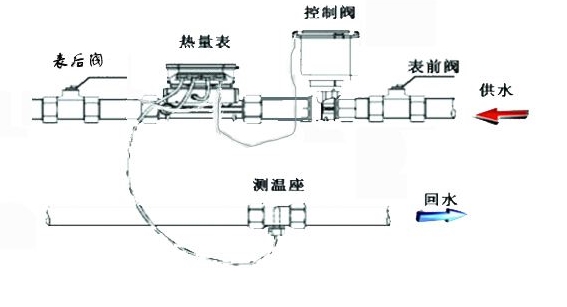

　　3.2超声波流量计探头的安装方法



　　超声波流量计传感器的安装方法直接关系到水流量测量的运行可 靠性、可信度和准确性。



　　超声波流量计探头的安装位置一般选择两个探头管轴在与管轴水



　　平面成45度夹角处或管道的管轴水平方向上。



　　超声波流量计探头的安装方法有Z、V、N、W方法。其中N、W方法 适用于管径为50mm以下的管道，因性价比和使用难度原因而被f艮少 用到。常用方法主要有两种：(1 “Z”方法安装,“Z”方法安装一般适用于 水介质较差不洁净、输水管道管径较大、管道内壁有水垢或使用“V”方 法安装信号失真较严重的情况。一般“Z”方法安装的可测管径范围通常 在100mm~600mm,300mm以上管径的管道选用“Z”方法安装较适合。 安装探头时须注意管道轴线与上下游两探头在同一平面内，且上游探 头在高位,下游探头在低位。（2 “V”方法安装,“V”方法安装是标准的安 装方法,可测量外管径范围为25mm〜400mm。安装探头时须注意上下游 两探头水平方向对齐,使其管道轴线与中心连线水平一致。



　　3.3超声波流量计探头安装的后续检查



　　③通过流量计表头核查上下游端探头的信号质量和信号强度是 否满足要求,判断探头能否接收到流量计表头工作所需的超声波信号。 (2主要检查安装位置与探头需要的间距是否合适。(3与管道外壁结合 面的接触是否光滑,结合是否紧密。



　　4.超声波流量计使用中的常见故障与处理方法



　　4.1故障表现外夹式超声波流量计探头的信号过低 ③故障分析输水的管道结垢较厚、管道外径过大超过允许范围、 管道中介质不满管或探头选用的安装方法不合适。（2处理方法管道 结垢较厚可选用插入式的探头安装，对于外管径过大和管道中介质不 满管可以重新选择探头的安装方法。



　　4.2故障表现流量计仪表在安装现场的强磁场干扰下无法正常使用



　　（1）故障分析有可能是探头周围有强磁场干扰、有大功率变频器、 接地线的安装不合适或流量计的供电电源波动较大。（2）处理方法：将 流量仪表安装在远离强磁场和大功率变频器的场地，将流量计表头正 确方法接地,给流量计换装稳定的电源供电。



　　4.3故障表现流量计的瞬时流量数据波动较大 （1）故障分析可能由于探头的安装位置和管道内气体的影响使信 号强度波动较大,从而使流量数据波动较大。（2）处理方法首先重新调 整探头的角度和位置,使管道轴线与上下游两探头在同一平面内,其次 保证探头的安装间距准确无误。如管道内有气体影响管道内本身流体 波动大,也可以重新选择探头的安装位置,但是要确保探头安装前10D 后5D的安装要求。



　　4.4故障表现插入式探头在使用一段时间后出现主机信号降低现象



　　（1）故障分析可能管道内或者探头表面产生水垢、探头安装位置 改变或者发生偏移、探头长时间日晒导致信号衰减。（2）处理方法重新 安装和调整流量计探头的位置,清洁探头和管壁上的水垢,若探头信号 已经衰减可重新更换新的探头。



　　4.5故障表现流量计在开机的情况下无法显示数据 （1）故障分析:流量计表头的保险丝已经烧断或者使用方提供的电 源与流量仪表所需要的额定值不符。(处理方法在仪表上检查保险 丝是否已经烧断，并检查使用方提供的电源参数是否与流量仪表所规 定的额定值相符合。



　　4.6故障表现流量仪表开机后只有背光显示却无任何数据显示 （1）故障分析类情况一般为流量仪表本身的内部程序芯片异常 所致。（2）处理方法联系流量计生产厂家现场检查故障并处理,如无法 现场修理则需寄回厂家检查并维修。
