孔板流量计安装装管道条件及特点


文章日期:2018-07-16|阅读数:


    孔板流量计在很多场合都有应用,在安装使用是需要对一些特定环境进行了解,因此下面华云仪表为大家介绍下孔板流量计的安装管道条件及孔板流量计特点。

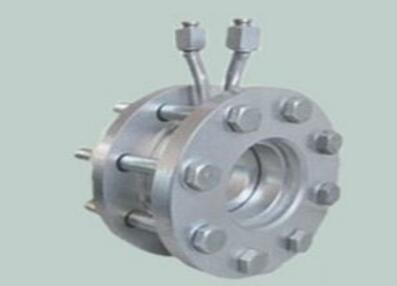

孔板流量计安装装管道条件及特点



    孔板流量计安装管道条件:节流件前后的直管段必须是直的,不得有肉眼可见的弯曲。安装节流件用得直管段应该是光滑的,如不光滑,流量系数应乘以粗糙度修正稀疏。为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布,而且使这种分布成均匀的轴对称形。

    孔板流量计地主要特点为结构易于复制、简单牢固、性能稳定可靠、使用期限长、价格低廉等,整套流量计由孔板和流量显示仪(或计算机系统)组成,如有需要还可增加压力和温度 地测量部分。它们可以由不同厂家生产,这样易于形成规模生产,经济效益高,各部分组合非常灵活,目前推出 地一体化孔板流量计,亦可分开生产,再灵活组装。

 标准孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量,广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
  在流量和蒸汽测量中孔板流量计是较为常用的流量计,广受市场上的好评,首次使用孔板流量计的企业中有很多对孔板流量计如何安装以及调试还比较陌生,下面我对孔板流量计的安装要求及如何调试做简要的介绍,希望对大家有所帮助。
一、孔板流量计安装基本要求:
(1)对于新设管路系统,必须先经扫线后再安装标准孔板,以防管内杂物堵塞或损伤标准孔板。
(2)安装前应仔细核对标准孔板的编号、位号、规格是否与管道情况、流量范围等参数相符。在取压口附近标有“+”的一端应与流体上游管段联接,标有“—”的一端应与流体下游管段联接。
(3)标准孔板的中心线应当与管道中心线同轴。
二、孔板流量计的安装对管道的要求:

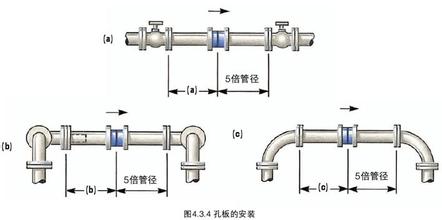

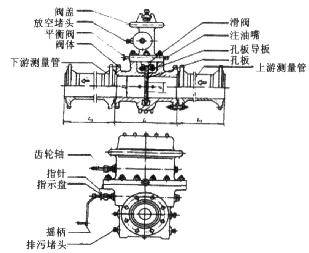

孔板流量计安装图示
(1)孔板流量计安装时应配有一段测量管,至少保持前10DN、后5DN的等径直管段,以提高测量精度。
(2)在孔板流量计前后若需安装阀门,***好选闸阀且在运行中全开;调节阀则应在下游5DN之后的管路中。
(3)引压管路的内径与管路长度和介质脏污程度有关,通常在45米以内用内径为8-12mm的管子。
(4)测量液体流量时引压管水平段应在同一水平面内。若是在垂直管道上安装节流件,引压短管之间相距一定的距离(垂线方向),这对差压变送器的零点有影响,应通过“零点迁移”来校正。
(5)引压管路应有牢固的支架托承,两根取压管路应尽可能互相*近并远离热源或震动源,测量水蒸汽流量时,应用保温材料一同包扎,必须时(如气温0℃以下)加伴热管防止结冰。在测量脏污流量时,应附设隔离器或沉降器。
(6)引压管路内必须始终保持单相流体状态。被测流体是气体时,引压管路(包括差压计的压力腔)内全部是气相;被测流体是液体时,引压管路内全部是液相,不能有气泡。为此应在引压管路的较低点装排水阀或在***高点装排气阀,在新装或检修差压变送器时时应特别注意。
三、孔板流量计调试方法:
(1)接上信号线、电源线
(2)开启进口、出口阀门,进出口阀门开度要一致
(3)打开不锈钢三阀组平衡阀,缓慢开启孔板高低压端的阀门,待流体通过流量计后关闭不锈钢三阀组平衡阀即可。


一体化孔板流量计由传感、变送、运算显示三大部分主要适用于饱和蒸汽、过热蒸汽、压缩空气、混和非易燃易爆气体和热水的工业计量,对上述流体的流量测量、显示、计量及生产过程的在线自动控制等用途均可采用。投入运行重要的注意事项就是一定要在导压管内灌满水或注入的高温蒸汽冷却后才能启动运。


  一体化孔板流量计节流件前后的直管段必须是直的,安装节流件用得直管段应该是光滑的,如不光滑,流量系数应乘以粗糙度修正稀疏。节流件前后要求一段足够长的直管段,节流件上游侧为敞开空间或直径≥2D大容器时,则敞开空间或大容器与节流件之间的直管长不得小于30D(15D)。若节流件和敞开空间或大容器之间尚有其它局部阻力件时,则除在节流件与局部阻力件之间设有附合规定的小直管段长1外,从敞开空间到节流件之间的直管段总长也不得小于30D(15D)。
  一体化孔板流量计如何正确使用:金湖宏创仪表有限公司下面就为大家进行详细说明:1.导压管系统注满冷水作导压介质,测量高温蒸汽一般通过冷水导压。在管线没输送蒸汽的情况下,打开一次阀,压力阀和平衡阀,关闭排污阀,直接从冷凝罐注水孔注入冷水,直至全注满为止。当然也可以关闭平衡阀和压力阀,打开一次阀引进高温蒸汽慢慢冷却成水。这种方法由于蒸汽温度太高,容易损坏仪表,一般不采用。特别要注意测量高温蒸汽时导压管没注满水或温度很高严禁投入运行。测量压缩空气、冷水直接采用被介质导压。2.差压变送器排气或排液,导压管注满水后,在差压变送器的压容室内有时要聚集少量气体影响导压,必须进行排除。拧开正、负压容室下部的螺栓排液。一般新投入运行的仪表不用排液。检查导压管线系统无任何泄露,关闭所有阀门,准备投入运行。
