楔式流量计_厂家价格


文章日期:2018-12-13|阅读数:


摘要:楔式流量计是一种新型的差压式流量计, 本文详细讲解了楔式流量计的原理及设计计算过程, 对于流量计生产企业的设计与制造, 用户的应用分析都有很强的指导意义。

  楔式流量计是近年来开始广泛应用的一种新型节流装置, 在国外石油、化工等行业中已得到大量的应用。它的问世并被广泛应用是由于它的独特性能——在极宽的雷诺数范围内, 流量和差压始终保持方根关系。以往使用的节流装置如孔板、喷嘴和文丘里管等, 当雷诺数低至10000时, 它们所测得的流量与差压方根关系会出现重大的偏差, 而且随着雷诺数的降低, 偏差会越来越大, 致使测量精度受到严重的影响, 而楔式流量计在雷诺数从500到数百万的范围内, 流量和差压始终保持方根关系, 流量系数呈线性状态。

楔式流量计_厂家价格

产品价格:

价格 ¥ 350.00~8900.00元
起批量 ≥1

规格型号:
加工定制 品牌 江苏/华云 型号 LGX
类型 标准节流装置 测量范围 -0.1~6.4MPa 测量精度 ±1.0%~±1.5%
公称压力 -0.1~6.4MPa(Mpa)
  楔式流量计

  是八十年代开始开始逐步走向实用的一种新型流量计,其检测件是一个V字形楔块(又称楔形节流件),

  楔式流量计

  的圆滑顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体顺利通过,不会在节流件上游侧产生滞流。因此

  楔式流量计

  特别适合在石油、化工等行业中用于体积流量和质量流量的测量。

  一、

  楔式流量计

  介绍

  楔式流量计

  V字形楔块(又称楔形节流件),它的圆滑顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体顺利通过,不会在节流件上游侧产生滞流。因此特别适合在石油、化工等行业中用于体积流量和质量流量的测量。

  二、

  楔式流量计

  主要特点

  1、特别适合于高粘度、低雷诺数、带悬浮颗粒或气泡的介质测量;

  2、测量精度不受流体介质介电常数等特性的影响和限制;

  3、楔形件结构设计特殊,有导流作用,防堵塞,具有自清洁能力,无滞流区。

  4、具有流体粘度变化、温度变化、密度变化等补偿功能;

  5、抗振动、抗冲击、抗脏污、抗腐蚀;

  6、具有双向流量测量功能;

  7、重复性好、度高,经标定的楔形流量计,精度达0.5级

  8、楔形流量计结构简单、牢固、高可靠性,安装方便,运行维护费用低;

  9、无运动部件、无磨损,长期使用时不需要重新标定,压损比孔板小

  三、

  楔式流量计

  技术参数:

  1、测量精度: ±1.0%~±1.5%

  2、较低流速:0.01m/s。

  3、使用寿命:可长达十年以上。

  4、量程比≥10:1

  5、雷诺数系数使用范围:下限300,上限达1×106以上。

  6、测量液体粘度上限:500MPa·S。

  7、工作压力范围:-0.1~6.4MPa。

  8、工作温度范围:-50~400℃。

  四、

  楔式流量计

  其他特性:

  1、适合于测量泥浆、煤焦油沥青、煤水悬浮液以及其他高粘度流体;

  2、在很低的管道雷诺数情况下(甚至低至Re=500时),流量与差压之间仍能保持平方根关系。而孔板流量计的可侧量***小雷诺数要比楔形流量计大得多;

  3、经单独标定的楔形流量计有较高的测量度(***高可达0.5%),未经标定的楔形流量计的度也可达3%左右;

  4、结构简单,安装、使用和维修方便;

  5、可测量腐蚀性介质,由于差压测量是采用隔膜式的双法兰差压变送器,腐蚀性介质不能进人导压管和差压变送器,所以只要用耐腐蚀材料加工楔形节流件,就能使仪表对腐蚀性介质进行测量。

  五、

  楔式流量计

  测量原理

  流体通过楔形流量计时,由于楔块的节流作用,在其上、下游侧产生了一个与流量值成平方关系的差压,将此差压从楔块两侧取压口引出,送至差压变送器转变为电信号输出,再经经专用智能流量积算仪运算后,即可获知流量值。

  楔形流量计流量方程:

  Cε πD2 2ΔP

  qv= m

  1-m2 4 ρ

  式中:qv --流体流量,m3/s

  C --流出系数;

  ε--可膨胀性系数;

  πD2

  m --开孔与管道面积比,S1/ --

  4

  S1 --弓型流通面积,m2

  D --管道内径,m;

  ΔP--差压,Pa

  ρ--被测介质密度,kg/m3

  六、

  楔式流量计

  安装注意事项

  1、一般楔形流量传感器附有前后测量管,可在水平或垂直安装及使用。当传感器在垂直管道上安装时,流体应自下而上流动。测量液体时应注意使差压变送器能翻遍地排除气泡,以免引起仪表零点漂移;

  2、传感器上下游侧应配置直管段,管道内壁应光滑、清洁、无附着物,只管段长度如表

  3、水平安装时,楔式差压元件应与管道中心线成90度。对于垂直安装,由于取压点之间轻微的静压影响必须注意差压变送器调零。

  七、

  楔式流量计

  楔形流量计按其组装方式分为一体型和分离型,按其连接方式分为法兰连接、焊接连接、螺纹连接及对夹式连接,按其取压方式分为普通取压、法兰密封取压等结构。

  理论和实践证明, 楔式流量计非常适用于低雷诺数流体流量的测量, 尤其在测量高粘度流体、含固体颗粒流体、浆状流体时, 更具有其它节流装置无法比拟的优越性。

  在已知工况条件下, 如何对楔式流量计进行设计计算, 选择合适的楔形比, 计算出准确的差压上限值, 对于差压变送器的选择, 流量计的测量精度有着非常重要的意义。

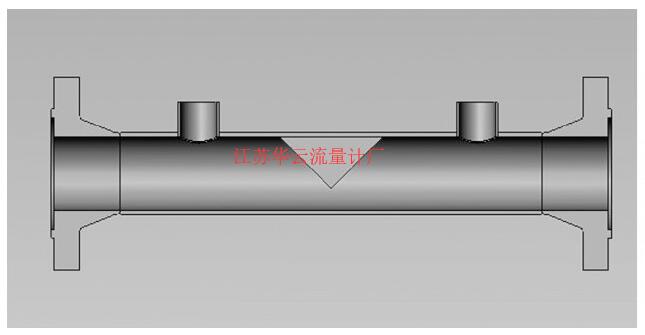

图1 楔式流量计基本结构图

图1 楔式流量计基本结构图

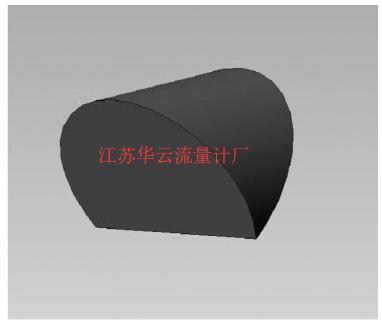

图2 楔块结构图

图2 楔块结构图



1.1、楔块 (图2) 的技术要求:

(1) 一般情况下, 安装在管道内的楔块应与管道轴线同轴,

(2) 楔块的上、下游端面的表面粗糙度保证

(3) 顶部处要求有0.5的宽度, 不尖锐,

(4) 楔块上、下游端面保证90°夹角。

1.2 楔式流量计的安装要求:

(1) 楔式流量计安装时可不考虑介质流向。

(2) 楔式流量计在水平管道上安装时, 取压口应在管道水平中心线上45°范围内, 在垂直管道上安装时, 取压口的不同标高将会产生附加压头, 这应在变送器安装后, 靠重新调零来解决。

(3) 管嘴取压楔式流量计在测量高粘度、易结晶、结焦或含固体颗粒的流体时, 取压处应自伴热或外加伴热并设置隔离容器, 必要时引压管线可打充洗油。

(4) 楔式流量计的上、下游要带有一定长度的没有阻力件的直管段。

2、楔式流量计原理及设计计算分析:

基本原理:首先介绍一下楔式流量计的测量原理 (图3) , 与其它节流式流量仪表一样, 它也是根据伯努利方程, 利用流体在流动过程中遵守能量守恒定律 (即动能和静压能之和不变) , 流体通过起节流作用的楔块时流通面积减少, 流速增大, 静压降低, 从而在楔形块两侧产生压力差。流体流量与差压平方根成正比关系, 因此测得压差即可测得管道中的流量。

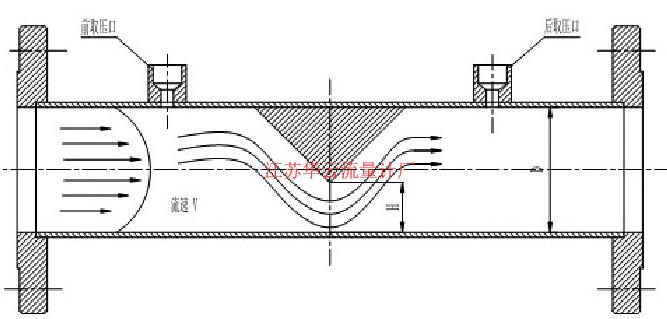

图3 楔式流量计原理图

图3 楔式流量计原理图

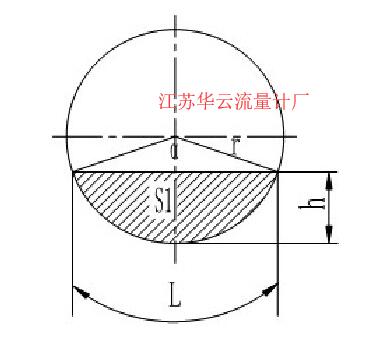

图4 弓形面积计算

图4 弓形面积计算

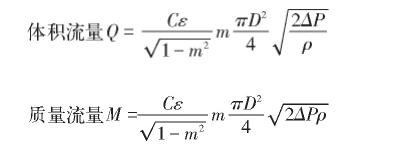

楔式流量计基本公式:

计算公式

C——流出系数ε——可膨胀系数m——节流面积计算公式

s1——弓形流通面积 (图4) :计算公式

D——管道内径mΔP——差压Paρ——被测介质密度Kg/m3

楔式流量计差压计算:

1) 根据工艺管道公称直径、被测流体的流量及允许的压降损失等选择合适的楔比 (H/D) 及流量系数标称值A (楔式流量计参数表)

2) 根据所选的流量系数标称值A及查出的楔块膨胀系数Fa和气体膨胀系数Y, 按下列公式估算差压值。

3) 根据估算的差压值选择差压变送器的实际差压。

液体:

计算公式



气体:

计算公式



蒸汽:

计算公式

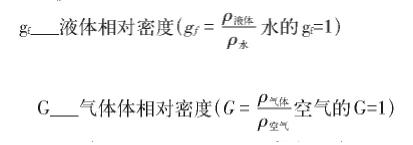

符号说明:

A___流量系数标称值 (楔式流量计参数表)

Fa__楔块膨胀系数

计算公式

ΔP__差压 (KPa) P____操作压力 (KPa) qv___液体流量 (m3/h)

q'v__气体流量 (Nm3/h, 标准状态0℃、101.325 KPa下气体体积流量)

qm____蒸汽流量 (kg/h) T____操作温度 (°K) t____操作温度 (℃)

Y____气体膨胀系数 (查表) v____蒸汽比容 (m3/kg) DN___公称直径 (mm)

DO____管道外径 (mm) D_____管道内径 (mm)

H_____楔式流量计弧形开口高度 (mm) H/D___楔比

差压计算举例:

已知:介质重油, 操作温度t=150℃, 操作压力P=1.5MPa, 操作密度ρ=900Kg/m3, 管道内径D=50mm, 外径D0=60mm, 流量范围3000~5000 kg/h, 刻度流量6000 kg/h, 楔块材质:304

设计计算: (1) 根据管道内径、流量范围等选择楔比H/D=0.2及流量系数标称值A=0.445

(2) 根据楔块材质及工作温度查出楔块膨胀系数Fa=1.0043。

(3) 将, Fa=1.0043, A=0.445及流量值代入差压值计算公式 (1) 得出:



a) 一般只需计算刻度流量下的差压值即可

b) 根据计算结果ΔP刻度, 选择测量范围0~30.1KPa的差压变送器。

3、设计计算分析意义:

  楔式流量计是非标准节流装置, 没有相应设计计算软件, 以上的设计计算分析实际上是构建了楔式流量计的理论计算模型, 对流量计生产企业的设计和生产提供了理论支持和计算依据, 对于用户的应用分析都有很强的指导意义。

  楔式流量计是非标准节流装置, 产品设计出厂前仍然需要进行实流标定校准。

  总之, 明确了楔式流量计原理及设计计算公式, 经过多年的生产实践证明, 楔式流量计非常适用于低雷诺数流体流量的测量, 尤其在测量高粘度流体、含固体颗粒流体、浆状流体时, 更具有其它节流装置无法比拟的优越性。
