耐寒天然气液位计_选型安装设计



摘要:液位类检测仪表在天然气净化厂及其类似工程的生产过程控制中占有至关重要的地位, 其设置及检测的情况将直接影响工厂的安全、平稳运行及产品的品质。外部环境的不同, 也会直接影响该类仪器仪表的使用效果。因此, 合理设置并选取液位仪表对一座厂站来说尤为重要。以长岭气田地面建设工程为实例, 针对在寒冷地区建设的天然气净化厂及类似场所自控系统现场液位类检测仪表设备, 根据其测量原理及测量对象条件的不同, 对其选择、安装、设计等方面进行简述, 以达到优良的使用效果, 为今后类似环境场所应用的液位检测控制方案提供参考。

耐寒天然气液位计_选型安装设计

0、引言:

  随着国内外油气田的不断开发及利用, 各种先进、安全、合理的控制方案不断应用于各天然气净化厂及类似工程, 但一座厂站安全、平稳、高效地运行不仅仅取决于此, 现场仪表设备的选型及安装也至关重要, 将直接影响到整个系统的运行及后期工厂工作人员的操作、维护及管理。

  对于环境温度低于零度的寒冷地区, 用于测量环境温度下易冻结的湿气或液体介质的现场仪表设备, 一般应设置保温伴热措施, 这部分仪表设备在冬季运行的好坏一定程度上受制于保温伴热的效果, 更严重的可能引起控制回路故障、装置运行受阻。因此, 在寒冷环境下尽量选取不需伴热或伴热部位较少的仪表设备, 一方面减少了外部环境对现场检测元件测量结果的影响, 提高了测量精度;另一方面也减少了全厂能耗, 更减少了工厂维护人员的工作量。

  长岭气田地面建设工程厂址位于吉林省松原市, 冬季较低环境温度为-39℃, 主要包括集气、脱碳、脱水、净化、二氧化碳增压、二氧化碳干燥装置, 还包括了供热装置、水处理各装置、储罐及装车系统等公用工程及其它辅助生产设施, 其液位类仪表主要设置于各类过滤/分离器、塔、储罐及水池上。根据工艺生产要求, 同一设备一般设置就地显示仪表及远传仪表两种类型, 以便于现场就地观测、操作及中控室远程监控, 同时可对现场两种液位计进行对比, 了解设备真实液位情况。

1、液位测量仪表的分类及选择:

  按照测量方法不同, 液位测量仪表主要分为:直接式液位测量仪表 (玻璃板 (管) 式液位计) 、差压式液位测量仪表 (压力式、吹气式、差压式液位计) 、浮力式液位测量仪表 (浮球式、浮筒式、磁性翻板式液位计) 、电气式液位测量仪表 (电接点式、磁致伸缩式、电容式液位计) 、超声波液位测量仪表、雷达液位计、放射性液位计等[1,2]

  液位仪表的选择应根据介质的特性、操作条件、测量范围以及对精度的要求、外部环境的影响等因素综合考虑, 同时结合概预算的情况, 适当选择。但作为一个整体工程, 全厂仪表的选型在可能的情况下尽量统一, 减少种类, 以减少备品备件, 便于管理。

1.1、就地显示液位计:

  目前, 天然气净化厂常用的就地液位计一般选用玻璃板式液位计及磁浮子液位计两种, 在寒冷地区两种液位计的取样阀及筒体均需全部保温伴热。常规玻璃板式液位计受介质洁净度影响较大, 介质较脏的情况下不便于现场观测, 磁浮子液位计现场观测不受介质洁净度的影响, 并可在不增加设备开口的情况下, 外夹磁致伸缩变送器将液位信号上传至中控室控制系统, 进行显示及报警。因此, 长岭气田净化厂就地液位仪表除去高温部分选用玻璃板液位计外 (高温可导致磁浮子消磁) , 其余部分基本全部选用磁浮子液位计。

1.2、远传液位计:

  对于过程检测及控制的远传液位仪表, 天然气净化厂中常用的有浮筒液位计和差压式液位计。差压式液位计结构简单、精确度高、测量范围宽、稳定性好、线性、便于安装与维护, 便于运输, 价格也优于浮筒液位计[3]。浮筒的测量范围一般宜选在2000mm以内, 但差压式液位计测量范围很宽。因此, 长岭气田净化厂各类带压的分离设备、塔、储罐上安装的基本全部为差压式液位计。液位变送器现场液晶指示器选取耐-40℃环境低温的材质, 以保证装置运行时巡检人员的正常巡视。

  目前, 各净化厂常用的承压设备上所用的差压式液位计主要有传统式的差压液位变送器和膜片式的双法兰差压变送器。传统式差压液位变送器是利用容器内的液位改变时, 由液柱产生的静压也相应变化的原理来进行液位测量的。膜片式双法兰差压变送器由压力测量膜片、过程连接件、毛细管、填充液和差压变送器组成, 液位产生的压力由测量膜片经毛细管中的填充液传递给变送器, 经变送器转换成电流信号输出。


江苏华云仪表有限公司

咨询:  18915186518

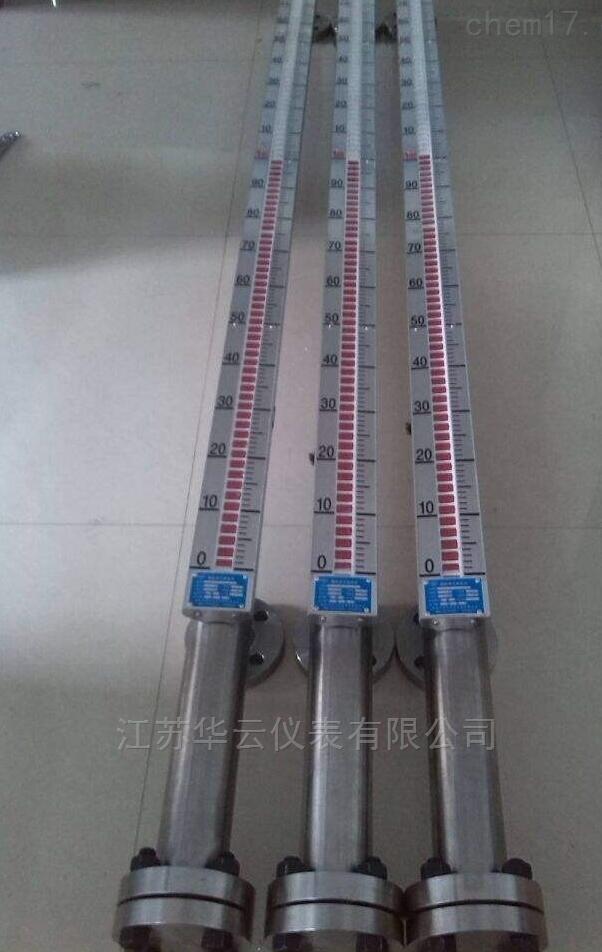

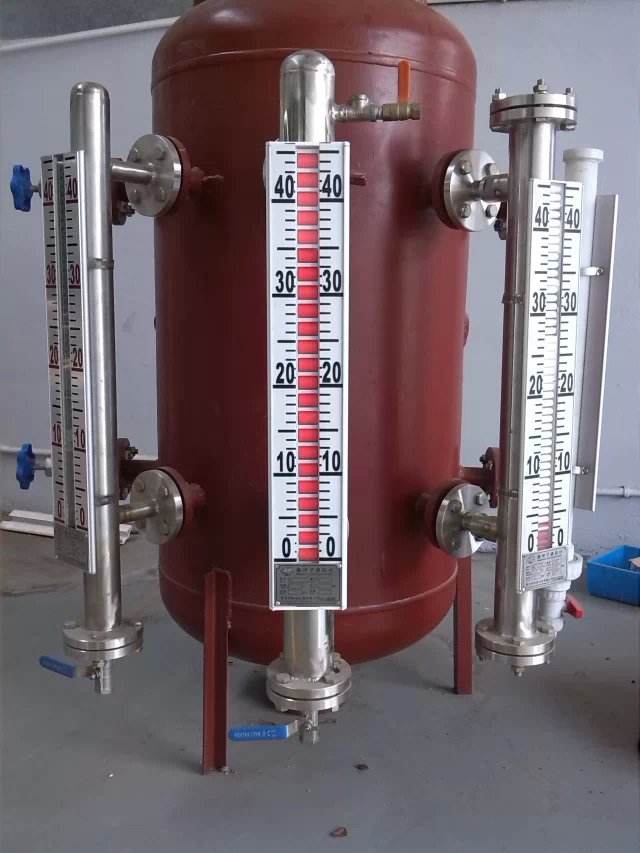

带远传磁翻板液位计

一、带远传磁翻板液位计组成

生产由主体、磁浮子、传感器、变送器和翻板指示器五部分组成。



二、特点

1. 磁翻板液位计的zui显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、可靠、耐用,而且各种型号的液位计配上液位报警、控制开关,可实现液位上、下限位报警控制。

2. 配上变送器或干簧-电阻式液位变送器,可将液位,界位信号转换成二线制4-20mADC标准信号,实现远距离指示、检测、记录传达到PLC系统控制。

三、技术指标

1、量程范围(mm):299~80999

2、介质密度(g/cm3):0.49~1.99

3、介质粘度: ≤0.019Pa.S

4、工作温度℃:-39.9~349.99

5、压力等级(MPa):≤31.99

6、测量精度(mm):≤±9.99

7、安装方式:侧装式、顶装式、底装式

8、防护等级:IP64.99

9、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)

10、传输方式:4~20mA 或 开关量

11、接口法兰:PN4.0 DN25 HG20593(侧装式)

四、基本参数

1. 测量范围:300mm~8000mm(>8000mm)

2. 显示方式:1.现场直读; 2.上、下限报警(输出信号:常开/常闭、保持型)

3. 介质温度:-20℃~150℃、150℃~480℃

4. 测量精度:≤±10mm.

5. 介质密度:液位:ρ≥0.5g/cm3     界位:ρ1-ρ2≥0.25g/cm3

6. 公称压力:0~2.45Mpa、2.45Mpa~9.6Mpa

7. 防护等级:IP65

8. 电源引入口:M20×1.5(内螺纹)

9. 防爆形式、防爆标志:隔爆型:dIIBT4

五、选型

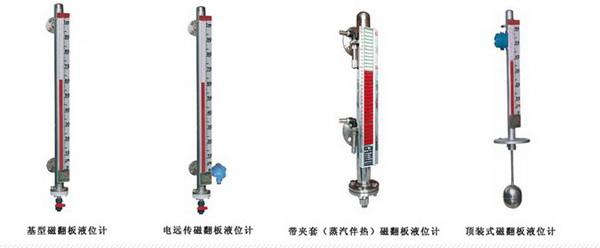

结构特点

接液材质

温度(℃)

压力(MPa)

密度(g/cm3)

外型

普 通 型

304

120

2.5

≥0.85

图1

中高压型

304

120

4.0~32

≥0.85

图2

高 温 型

304

450

2.5

≥0.85

图2

耐 腐 型

RPP

100

1.6

≥0.95

图3

强耐腐型

304衬PTFE

120

2.5

≥0.95

图4

夹套保温型

304

120

2.5

≥0.85

图5

低温防霜型

304

-80

2.5

≥0.85

图1

轻比重型

304

120

2.5

≥0.45

图1

六、功能

磁性限位开关:

常开型:高于报警点合并

常闭型:高于报警点断开

开关容量:250VAC1A(阻性)250VAC0.3A(感性)

开关寿命:100000次

液位变送器:

输出电流:4-20mADC

分辨率:±1-±10mm

负载电阻:500Ω(24VDC供电时)

传送距离:>3000m

工作电源:16-30VDC

智能液位变送器:

输出电流:4-20ADC

分辨率:0.2mm

负载电阻:500Ω(24VDC供电时)

传送距离:>3000m

工作电源:16-30VDC

七、安装维护

安装

1.为防止远输或搬远过程中浮子上下移动造成损坏,特用液位计出厂配套的校正磁钢在主导管外侧(贴有彩色标识)将磁性浮子吸祝所以在收到产品或安装后,请将校正磁钢取下,以便浮子能随液位上下移动,使用前若磁翻柱翻转颜色不一致,可用校正磁钢将其有吸顺,仪表即可正常工作。

2.液位计安装完毕后,需用磁钢进行校正,对磁翻柱导引一次,使零位以下显示有红色,零位以上显示为白色。

3.液位计投入远行时,应先打开上引液管阀门,然后,漫漫开启下引液管阀门,让液体介质平稳地进入主导管,避免液体介质带着浮子急速上升,造成磁翻柱翻转失灵或翻乱(若遇此现象,可用磁钢重新校正)。

维护

1.液位计筒体内不应有固体杂质和磁杂质进入,以免对浮子造成卡阻及减弱浮力。

2.根据介质情况,可定期清洗主导管,清洗管内沉积杂质。

图1 差压液位变送器Fig.1 Differential pressure liquid level transmitter

图1 差压液位变送器Fig.1 Differential pressure liquid level transmitter

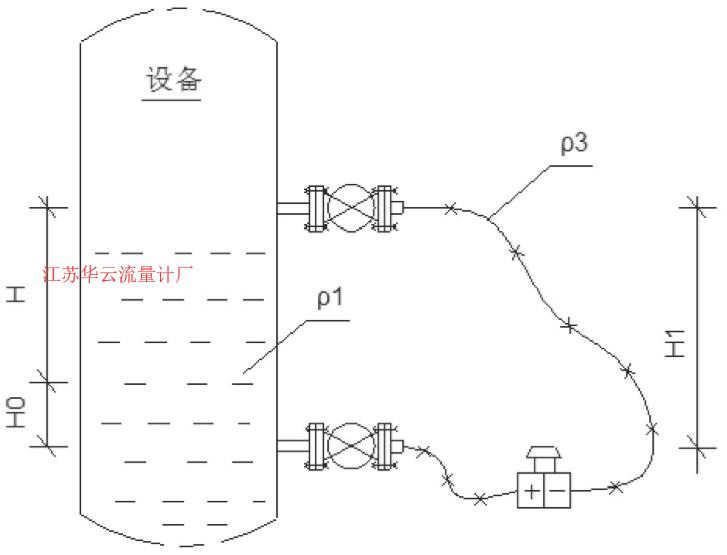

图2 膜片式双法兰差压变送器Fig.2 Diaphragm type double flange differential pressure transmitter

图2 膜片式双法兰差压变送器Fig.2 Diaphragm type double flange differential pressure transmitter

  安装方式如图1、图2所示。

  其中, ρ1:被测介质密度;ρ2:隔离液密度;ρ3:毛细管中填充液密度。

  差压液位变送及双法兰差压变送器计算结果为:

计算量程:

计算公式



总迁移量:

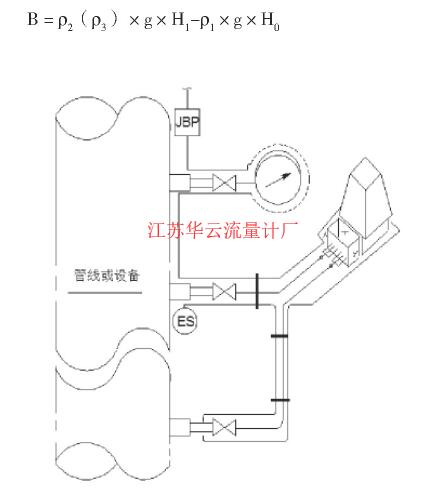

图3 差压变送器伴热图Fig.3 Heat tracing diagram of differential pressure transducer

图3 差压变送器伴热图Fig.3 Heat tracing diagram of differential pressure transducer

  注:JBP-电伴热电源接线盒;ES-电伴热尾端盒

  迁移后测量范围:-B~-B+△P1

  图1中, 差压液位变送器需设置隔离罐, 其中要充满隔离液, 因受被测介质温度或外界其他因素的影响, 装置实际运行中有可能造成隔离液损失 (H1减小) 或隔离液中进入其他组份致使其密度特性发生变化 (ρ2变化) , 最终会造成差压变送器零点漂移, 测量差压不准, 导致最终测量液位误差较大;另外当介质不洁净含有杂质时, 也可能造成引压管线堵塞, 致使测量结果出现偏差。同时, 在装置实际运行中, 外观无法判断隔离液是否损失, 如损失, 必须及时填充, 在操作上也比较麻烦。

  图2中, 膜片式双法兰差压变送器的毛细管中的填充液 (ρ3) , 与被测介质完全隔离, 不存在损失及介质污染、引压管线堵塞的问题, 测量稳定。该仪表在测量介质具有杂质、腐蚀性、粘度大、易结晶、易气化、易凝固的液体[4,5]的液位测量上更具优势。

  传统式差压液位变送器虽然是一项成熟的技术, 但受介质工况条件、实际安装及外部环境影响较大, 而膜片式双法兰差压变送器很好地解决了这些问题。

  对于常压罐可选用膜片式单法兰差压变送器或雷达液位计, 水池上可选用浮力式液位计和雷达液位计。

  寒冷环境下, 图1中与被测介质及隔离液接触的所有管线均需要保温伴热, 且需要保证伴热效果。如果保温伴热稍不稳定, 就可能造成直径较小的引压管线的某一部分冻堵, 致使测量结果失效, 影响装置平稳及安全运行, 而图2中双法兰毛细管中的填充液种类较多, 可根据环境温度或介质温度的不同而选取不同种类。长岭工程选取了可耐-40℃低温的硅油, 所以在冬天寒冷天气情况下, 毛细管部分不需要保温伴热, 仅需将取样球阀处保温伴热即可。保温伴热图如图3、图4所示。

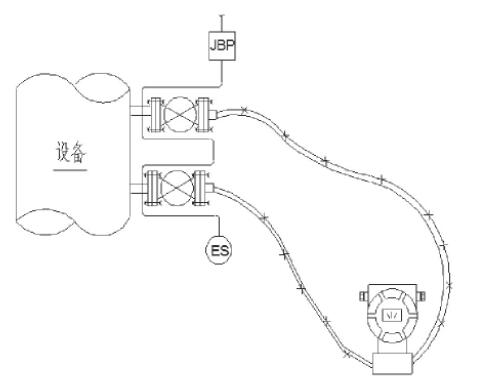

图4 膜片式双法兰差压变送器伴热Fig.4 Heat tracing of diaphragm type double flange differential pressure transmitter

图4 膜片式双法兰差压变送器伴热Fig.4 Heat tracing of diaphragm type double flange differential pressure transmitter

2、液位类测量仪表取源口位置的设计及仪表安装:

  液位类仪表取源口的位置, 首先应满足工艺要求的测量范围, 能够涵盖最高到较低液位, 选在液位变化灵敏, 且检测元件不应受物料冲击的位置。直接式液位测量仪表、浮力式液位测量仪表、电气式液位测量仪表在设备上的上下取源口应在同一垂直面上, 但差压式测量仪表上下取源口不受此限制, 可不在同一垂直面上。

  差压变送器测量液位时, 仪表安装高度不应高于下部取源口, 膜片式双法兰差压变送器安装位置不受取源口位置的限制, 可安装在任何高度[6]

  虽然膜片式双法兰差压变送器安装在任何高度对测量结果没有影响, 但是如果液位测量范围不大的情况下, 建议其仪表安装高度最好也不高于下取源口, 是因为当安装高于下部取压点时, 正膜盒在空罐或者罐是负压的时候受压非常大, 容易将正膜盒压变形, 变形之后膜盒的线性就会发生变化, 零点漂移较大[7], 导致测量不准确。但当液位测量范围较大时, 且罐体空罐极少的情况下, 为减小毛细管的长度, 膜片式双法兰差压变送器可安装在上下取源口中间位置。因毛细管较细且长, 安装时需对其进行保护固定, 尽量借助设备上的各种支撑或单独设置支架固定, 过长的毛细管需绕成圈捆扎后固定好。

  仪表安装位置尽量靠近爬梯或者安装于操作平台上, 便于巡检及维护。罐体间如果设置有罐间阀室, 仪表检测设备尽量安装在阀室内。

3、仪表的保温伴热:

3.1、伴热:

  用于测量环境温度低于0℃的易冻结的湿气或液体介质的现场仪表设备, 应设置保温伴热措施。伴热方式一般有3种:蒸汽伴热、热水伴热、电伴热。

  蒸汽伴热优点是升温速度快, 伴热范围较大, 基本不受管线长度影响。缺点是管路安装不方便, 特别是复杂管线及不规则设备的场合, 且温度较难控制, 对于小口径管线和复杂管线, 伴热管要绕来绕去, 使用时间一长弯头处容易泄露, 冬季需要大量人力物力来维护。

  热水伴热跟蒸汽伴热差不多, 其缺点还有温升较慢, 伴热范围小;另外, 冬季还要考虑它的防冻防凝、装置停车倒空问题。

  电伴热优点是升温速度快, 发热均匀, 可以远控, 控温准确, 安装简便、可靠性高, 电伴热无泄漏, 有利于环境保护, 特别适合小口径或复杂管线及不规则设备的伴热;缺点是一次性投资较高。

  液位计本体及液位类仪表取样阀、自控阀门如果用蒸汽伴热, 一般需要选择夹套式结构, 项目成本增加较大。另外, 用于仪表设备的安装管线口径都比较小且安装不那么规则, 弯点较多, 蒸汽伴热或热水伴热容易出现冻堵及泄漏情况, 冬季维护起来较困难。故长岭项目伴热方式选用电伴热。

  随着科技的发展, 相较蒸汽伴热及热水伴热, 电伴热产品越来越多的应用于各行各业中。

3.2、保温伴热的安装方式及施工:

  对于热流体 (如蒸汽、热水或其它高温物料) 及冷流体的仪表检测系统, 应采用绝热保温。当采用绝热保温方式可保证仪表和管线正常工作时都应该采用绝热保温, 不必伴热[8], 但采用了管线伴热或电伴热的场所都应进行保温。

  电伴热线的缠绕方式应尽可能使散热体必要时可以拆除进行维修或更换而不损坏伴热线或影响其它线路, 设备上及口径稍大的管线一般采用螺旋缠绕, 口径很小的仪表引压管线可采用与管线平行敷设。平行敷设时, 电伴热线尽量安装在管线侧面或侧下方。

  电伴热线施工测试后, 应立即进行保温层的安装, 施工时必须确保保温材料的干燥。

4、结论:

  液位的测量在天然气净化厂生产过程控制中占有重要的地位, 液位测量的稳定, 可使生产达到高效、优质、低耗, 同时也是确保生产安全运行的必要条件。

  液位测量仪表选择种类较多, 但应结合实际的使用环境, 根据介质的特性、操作条件、测量范围以及对精度的要求、概预算的情况, 适当选取。
