小口径电磁流量计的检定与研究


文章日期:2017-06-17|阅读数:


小口径电磁流量计的检定与研究

介绍了一套小口径电磁流量计的检定系统的组成结构和工作原理,采用静态容积法在实验室对一台口径为 DN50 电磁流量计进行实验,过程中采集实验数据,分析实验中产生的不确定因素,得到不确定度的分量,计算得出整个实验的合成不确定度,然后通过误差公式算出误差,对照检定规程的要求,验证了该小口径检定系统运行的可靠性和稳定性。

1 电磁流量计概述

1.1 电磁流量计当前形势



随着工业的发展,对流量测量的准确度和范围要求越来越高。电磁流量计广泛应用于污水,化工,生产用水,自来水行业及医药,钢铁等诸多方面,由于原理决定了它只能测导电液体,所以说它在可靠性和稳定性方面都比其他种类的流量计要好许多。

1.2 电磁流量计特点



电磁流量计的优点:电磁流量计测量范围大,受温度,压力,密度等的影响小。可进行双向测量,设置简单方便。计量精度高,性能可高。

2 电磁流量计检定系统的组成与原理

2.1 检定系统的组成



该套系统采用静态容积法进行检定。在地下建造一个水槽,让水从水泵出来后到达一个稳压容器,保证稳压容器内的水处于溢流状态,从而使检定过程中的水压保持稳定。目前我院需要检定的流量计口径有 DN50,DN25,DN15。水流过相应口径的电磁流量计,到达相应的标准容器内。中间过程采集介质水的温度与压力。

2.2检定系统的工作原理



DN50 电磁流量计安装到相应的管道上,保证其没有任何的泄漏。启动水泵,待水压稳定,根据本次试验的流量点,选择适合的标准量筒作为工作容器。检定开始前将换向器打到非工作容器,排空工作容器,关闭底阀。把流量调到规定的流量点附近。流量稳定后,切换换向器,让水流入工作容器。换向器换向的同时启动计时和计数器进行计时和计数。当液体流过一定质量时,切换换向器到非工作容器,同时停止计时和计数。待工作量器稳定后,将容器内水的体积值记下,同时记下流量计的示值,两者进行比较计算,求出

被测流量计的误差。

3 电磁流量计的检定

电磁流量计的现场检定

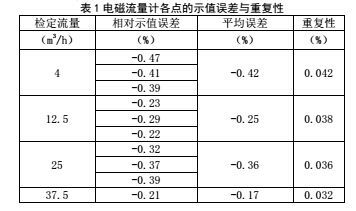

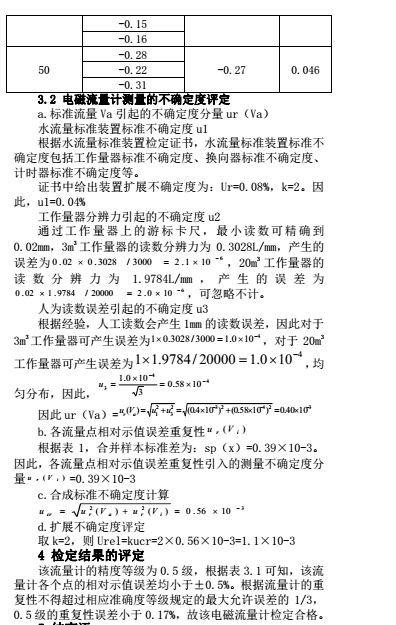

该套流量检定系统在满足流量稳定的条件下,按照电磁流量计的检定规程 JJG1033-2007《电磁流量计检定规程》的有关要求对一台型号为 LD-50,DN50,流量范围:(0~50) m3/h 进行检定。流量计检定的数据如表 1





5 结束语



该套装置对口径为 DN50 的电磁流量计进行了检定,过程中采集实验数据,然后通过误差公式算出误差,验证了该小口径检定系统运行的可靠性和稳定性。
