浅谈电磁流量计在检定过程中的技术要求和影响


文章日期:2017-06-17|阅读数:


  电磁流量计是工业流量测量仪表中的一种,由于用电磁流量计测量液体的体积流量,可以不受液体的温度、压力、密度、粘度等参数的影响,故无需进行修正计算或参数补偿。所以电磁流量计被广泛应用于化工、石油冶金、化学纤维、水泥制造等工业生产各部门中,因此电磁流量计的检定、校准也尤为重要,在流量测量仪表检定、校准中所占比例也越来越大,在这里浅要谈一谈电磁流量计在其检定校准过程中应该遵守的一些技术要求及影响因素。

浅谈电磁流量计在检定过程中的技术要求和影响
  1.流量标准装置的要求及影响:

  按计量标准器的不同,流量标准装置分为称重法,容积法和标准表法三种,按试验介质不同,流量标准装置分为液体和气体两类,我计量所使用的标准装置为静态容积法水流量标准装置。工作原理是将被检流量计的输出值与工作量器在测量时间内收集到的水在静止状态下的体积相比较经过一定的数学运算,即可确定被检流量计的计量性能。静态容积法水流量标准装置的工作标准是二等标准金属量器或三等标准金属量器,二等标准金属量器的***大允许误差为±2.5×10-4,三等标准容器的***大允许误差为±(    0.5×10-3-1×10-3)。使用的金属量器的准确度等级不同,静态容积法水流量标准装置的不确定度亦不相同。一般的静态容积法水流量标准装置的扩展不确定度Ur为0.05%-0.2%(k=2)。

  流量标准装置及配套仪表均应具有有效的检定证书,装置的测量结果的扩展不确定度应不大于被检流量计***大允许误差值的1/3.

  流量装置要能够提供足够的压力保证流速的稳定,流速过低也会影响测量精度。

  2 电磁流量计安装条件的的要求及影响

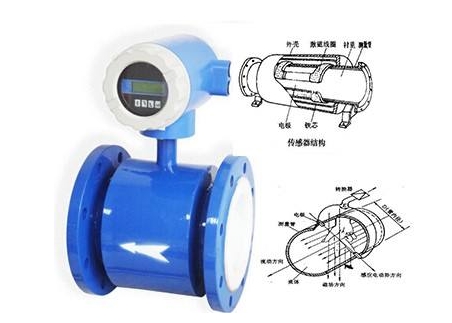

  根据电磁流量计的计量原理,电磁流量计一般由传感器和转换器两部分组成,测量管上下各装有励磁线圈,由转换器提供励磁电流产生磁场充满测量管道一对或多对电极装在测量管内壁(与磁场方向垂直)与液体接触来检测并引出感应电动势,它基于法拉第电磁感应定律测出体积流量与感应电动势成正比。这就要求流量计检定安装时应满足上、下游侧的直管段长度的要求,流量计一次装置应安装在离任何上有扰动部件至少 10倍公称通径(10DN)和离任何下游扰动部件5DN的直管段中。安装时应使流量计标志流向与试验介质实际流向一致,法兰和垫片要与流量计同轴同心,连接处的密封垫片不得突入流体否则会影响流量计测量精度。在检定过程中试验介质要尽量保持充满试验管道,无气泡且为单项稳定无漩涡流动。

  3 传感器接地的问题及连接电缆匹配问题的影响电磁流量计传感器电极检测的流量信号是毫伏级的,且以传感器内流体的电位为基准的,所以外来干扰对它的影响

  极大,因而,良好的接地很大程度上决定着电磁流量计的测量准确度。试验介质本身作为电导体,必须排除其他不相关的电磁干扰。电极检测出的电势信号,不受外界寄生电势的干扰。检定校准过程中对传感器应有良好的单独接地线,接地电阻小于10ω。在连接传感器的管道内若涂有绝缘层或是非金属管道时,传感器两侧应装有接地环。在检定流量计过程中往往还会忽略连接传感器和转换器之间的电缆系统,而盲目地去现场调试或检查过程地故障,实际上出现连接电缆

  的原因频度较高。例如:1、将所附整根电缆割断后重新连接使用一段后连接处吸入潮气、绝缘下降; 2、信号线末端

  未处理好,内屏蔽层、外屏蔽层和信号芯相互间有短接,或与外壳短接;3、不用规定型号(或所附)的电缆;4、电缆长度超过受液体电导率制约的长度上限;5、液体电导率较低而传感器和转换器相距较远,未按规定用驱动屏蔽电缆,有些型号仪表电缆长度超过30米,电导率低于10-4s/cm时就需用2芯双重屏蔽的驱动屏蔽层。

  4 检定环境条件的要求

  温度的变化会使三极管的静态工作点发生微小而缓慢地变化,这种变化量会被后面的电路逐级放大,***终在输出端产生较大的电压漂移。零点漂移在电磁流量计的检定过程

  中也是比较常见的,所以每次检定流量计之前要先对其进行零点校准,检定的环境条件也是很重要的。

  大气环境条件一般应满足:

  ----环境温度:5℃~35℃

  ----相对湿度:15%~85%

  ----大气压力:86KPa~106KPa

  外界磁场、机械振动、噪声应小到对流量计的影响可忽略不计。

  5 检定流量点和检定次数的要求

  电磁流量计流量检定点应包含下列流量点:qmax、qmin、0.10qmax、0.25qmax、0.50qmax、0.75qmax。当检定点小于qmin时,该检定点可以取消。在检定过程中,每个流量点的

  每次实际检定流量与设定流量的偏差应不超过±  5%或不超过±1% qmax。对于使用相对示值误差的流量计,准确度等级等于及优于0.2级的每个流量点的重复检定次数应不少于6次;准确度等级低于 0.2级的每个流量点的重复检定次数应不少于3次。对于使用引用误差的流量计,每个流量点的重复检定次数不应少于3次。

  6.总结

  电磁流量计检定的标准装置、检定环境、流量计的安装条件,标定时的流速状态等各种因素、接地、以及内壁是否结垢等这些客观条件都会影响到流量计的标定精度。因此我

  们在对其标定时要严格按照检定规程操作,以减小一些影响仪表精度的客观因素。
