雷达液位计怎么安装
雷达液位计应用范围之广泛,得到厂家、技术人员、行业普遍认可;但是使用厂家往往对雷达液位计怎么安装知之甚少,一方面过于依赖生成厂家,另外一方面设备更新迭代周期短,使用厂家缺乏专业的人员安装、调试、维护和管理。鉴于此,作为雷达液位计行业代表华云仪表一直用心服务社会,今天给大家讲解一些雷达液位计安装方法和事项。

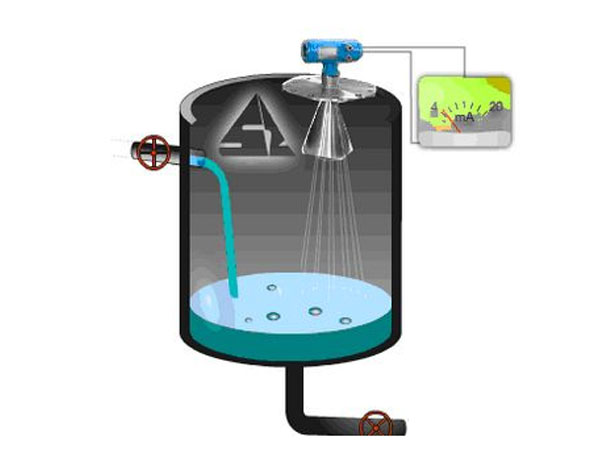

雷达液位计的安装
点、当我们要测量的对象是液态物料时,传感器的轴线要与液态物流介质表面保持垂直;当我们测量的对象是固态物料时,传感器要倾斜一定的角度,因为固体介质会凸起一个堆角。简单的描述就是液体测量垂直安装,固态测试倾斜安装。
第二点、雷达液位计安装环境中,要避免发射角内有造成假反射的装置。特别要避免在距离天线***近的1/3锥形发射区内有障碍装置(因为障碍装置越近,虚假反射信号越强)。如果测量环境中不可避免,我们建议用一个折射板将过强的虚假反射信号折射走。这样可以减小假回波的能量密度,使传感器较容易地将虚假信号滤出。让测量精度得以提高!另外要避开进料口,以免产生虚假反射。
第三点、测量环境有很强烈的旋转气流(搅拌或很强的化学反应等),一定要避开安装。如果有上述情况建议采用导波管或旁通管进行测量。
第四点、传感器不要安装在拱形罐的中心处(否则传感器收到的虚假回波会增强),也不能距离罐壁很近安装,***佳安装位置在容器半径的1/2处。
第五点、在接管上安装传感器必须把天线从接管伸出来。喇叭口天线伸出接管至少10mm。棒式天线接管长度***大100或250mm。接管直径***小250mm。可以采取加大接管直径的方法,以减少由于接管产生的干扰回波。
第六点、关于导波管天线:导波管内壁一定要光滑,下面开口的导波管必须达到需要的较低液位,这样才能在管道中进行测量。传感器的类型牌要对准导波管开孔的轴线。若被测介电常数小于4,需在导波管末端安装反射板,或将导波管末端弯成一个弯度,将容器底的反射回波折射走。
