流量计安装什么地方


文章日期:2019-08-22|阅读数:


流量计安装什么地方?正确地选择安装点和正确安装流量计都是非常重要的环节,若在安装环节失误轻者影响测量精度,重者会影响传感器的使用寿命,甚至损坏流量计。

流量计安装什么地方

正确地选择安装点和正确安装流量计都是非常重要的环节,若在安装环节失误轻者影响测量精度,重者会影响传感器的使用寿命,甚至损坏流量计。

一、电磁流量计

1.我们在选择直管段的,不管管径大小多大,必须要确保前十后五的       直管段要求,那么在使用之后才能确保电磁流量计的精度要求。

2.就安装的环境要求,尽量避开太阳的直射,因为夏天气温比较高,  励磁线圈容易绝缘体的破坏。

3.安装的位置应该远离电机,防止有干扰信号,出现表头波动很大;

4.安装位置也很重要,我给大家看张图更加明确一些:

5.一定要保证液体的满管状态,有些客户说了,怎么测量不准啊?怎么数值偏差很大啊,你看看你自己管道是不是满管,是不是里面有空气。

6.尽量远离有氨气、酸雾腐蚀性空气的场所。如果现场环境条件不能满足,用户在定货时可以提出,本公司将设法给予解决。

7.接电要注意电流的稳定性,还有24V直流电和220V交流电的区分,电池供电就不用考虑了,也不会带输出。

二、超声波流量计

超声波流量计也是比较常见的流量计,它的安装在所有流量计的安装中是最简单便捷的,只要选择一个合适的测量点,把测量点处的管道参数输入到流量计中,然后把探头固定在管道上即可。

安装步骤

1.确定两探头距离,按要求确定好直管段的基本位置后,在水平(或垂直)管道的两侧,在水平±45°以内确定其中一个探头位置,并进行局部的打磨抛光,大约为(L)+200mm圆周表面内做到无锈蚀、无麻点。用皮尺紧贴管壁围出管道外周长,计算出管道外径,用测厚仪测出管壁厚度。

将管道参数输入主机,计算安装距离,定出两个探头的位置,安装距离为(FLW51Z型)两个探头的中心距,中型探头为两前端面之间的距离。

注意:两个探头一定要保证在同一轴面上。

2.制作定位纸:取一条长4D、宽200mm(或D)的矩形纸带,在距边缘约100mm处画一条线。

将定位纸的一边经过打磨的中间部分环绕管路一周,注意要把纸两边互相重合对齐,才能使所划的线与管轴相平行;此时用皮尺沿着纸带外边缘紧贴管壁围出管道外周长,计算出管道外径,将管道参数输入主机,计算出安装距离,定出两个探头的位置。

延长定位纸上的直线在管道上划一直线,与定位纸一边缘相交点为A,与定位纸另一边缘相交点为B。

在定位纸边缘上做好A点、B点及重合点A'点、B'点的标记。

取下定位纸,展开铺平,取AA'中点E,BB'中点F,连接EF画线。从点E开始,在所画直线上量出安装距离L,从而决定出C点。

然后再把定位纸以A点为基准,重新环绕管路一周。根据定位纸上的A点、C点,在管线上进行定位。这样A、C两点为安装位置;局部打磨抛光,安装另一侧探头。

3.确定好安装位置后,将探头涂上耦合剂,固定一侧探头。另一侧探头紧贴管壁,然后认真调整探头,观察信号强度等参数,找到最佳测量点。超声波流量计信号调整好以后,用所配卡具将探头固定好,注意不要使钢丝绳倾斜,以免拉动超声波流量计探头,使探头移位,再用硅胶将探头与管道接触的四周封住。在胶未干之前必须注意探头防水(信号线的外屏蔽线必须可靠接地),最后再检查一遍安装距离和信号等相关参数是否准确。

三、涡街流量计

涡街流量计主要安装要求是对于直管段的要求,涡街流量传感器的上游侧和下游侧应有较长的直管段。

1.传感器应水平或垂直安装(流体的流向应自下而上)在与公称通径相应的管道上 。

2. 当涡街流量计用作流量调节时 ,应特别注意将流量调节阀安装在传感器的后面,否则在小流量时易产生射流,出现流量调节时,介质流量与阀门的开度成反比的故障现象 。

3.涡街流量计在安装时其上游和下游应配置一定长度的直管段 。

4.涡街流量计不能安装在有强烈震动的管道上 ,以免影响测量准确度 。

5.涡街流量计安装在高温管道上时,传感器必须 垂直向下安装 。

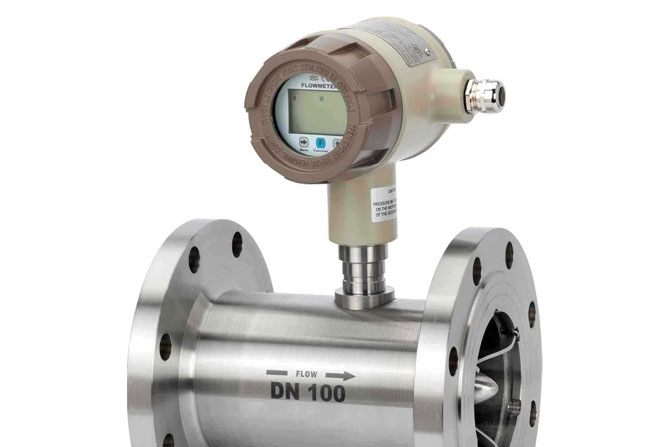

四、涡轮流量

涡轮流量计在安装时,应注意远离外界电场、磁场,必要时应采取有效的屏蔽措施,以避免外来干扰。

(1)安装涡轮流量计前,管道要清扫。被测介质不洁净时,要加过滤器。否则涡轮、轴承易被卡住,测不出流量来。

(2)拆装流量计时,对磁感应部分不能碰撞。

(3)投运前先进行仪表系数的设定。仔细检查,确定仪表接线无误,接地良好,方可送电。

(4)安装涡轮流量计时,前后管道法兰要水平,否则管道应力对流量计影响很大。

(5)变送器的电源线采用金属屏蔽线,接地要良好可靠。电源为直流24V,650Ω阻抗。

(6)变送器应水平安装,避免垂直安装,并保证其前后有适应的直管段,一般前10D,后5D

(7)保证流体的流动方向与仪表外壳的箭头方向一致,不得装反。

(8)被测介质对涡轮不能有腐蚀,非凡是轴承处,否则应采取措施。

(9)注重对磁感应部分不能碰撞。
