涡街流量计的安装要求


文章日期:2019-08-01|阅读数:


涡街流量计是根据卡门(Karman)涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。

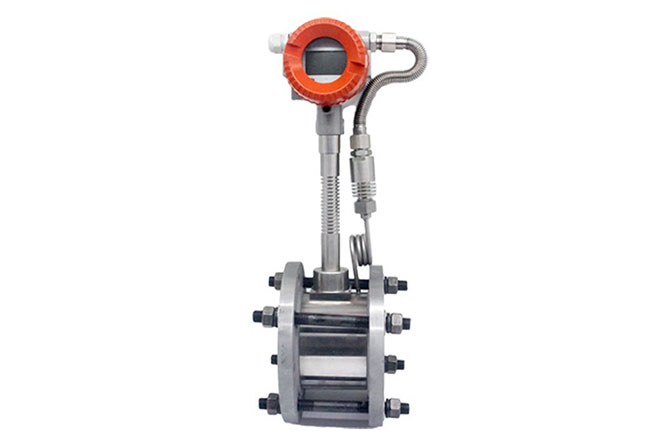

涡街流量计的安装要求

涡街流量计的安装要求

一、直管段的安装要求:

流量计必须水平安装在管道上(管道倾斜在50以内),安装时流量计轴线应与管道轴线同心,流向要一致。流量计上游管道长度应有不小于2D的等径直管段,如果安装场所充许建议上游直管段为20D、下游为5D。

二、配管的安装要求:

流量计安装点的上下游配管的内径与流量计内径相同。

三、旁通管的安装要求:

为了保证流量计检修时不影响介质的正常使用,在流量计的前后管道上应安装切断阀门(截止阀),同时应设置旁通管道。流量控制阀要安装在流量计的下游,流量计使用时上游所装的截止阀必须全开,避免上游部分的流体产生不稳流现象。

四、外部环境的要求:

流量计安装在室内,必须要安装在室外时,一定要采用防晒、防雨.防雷措施,以免影响使用寿命。流量计应安装在便于维修,无强电磁干扰与热辐射的场所。为了保证流量计的使用寿命,应在流量计的直管段前安装过滤器。流量计应可靠接地,不能与强电系统地线共用。

安装流量计前应清理管道内杂物:碎片、焊渣、石块、粉尘等推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。流量计投运时应缓慢地先开启前阀门,后开启后阀门,防止瞬间气流冲击而损害涡轮。

涡街流量计管道安装要求

1、涡街流量计对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。

2、涡街流量计上、下游配管内径应相同。如有差异,则配管内径Dp与涡街仪表表体内径Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于0.05Db。

3、仪表在在管道上可以水平、垂直或倾斜安装。

4、测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动。

5、测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处

6、涡街流量计与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大1-2mm测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游3D~5D处,测温孔应设置在下游6D~8D处。

7、测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。

涡街流量计的选择

(l)涡街流量变送器的选择由于涡街流量计量程范围宽,因此,在实际应用中,一般主要考虑测量饱和蒸汽的流量不低于涡街流量计的下限,也就是说必须满足流体流速不低于sms/。根据用汽量的大小选用不同口径的涡街流量变送器,而不能以现有的工艺管道口径来选择变送器口径。

(2)压力补偿用压力变送器的选择

由于饱和蒸汽管路长,压力波动较大,必须采用压力补偿,考虑到压力、温度及密度的对应关系,测量中只采用压力补偿即可,由于管道饱和蒸汽压力在0.3一O.7MPa范围,压力变送器的量程选择IMPa即可。

(3)显示仪表选择

显示仪表智能流量显示仪,具有温压补偿、瞬时流量显示和累积流量的积算功能。
