涡街流量计在氯碱行业中的应用


文章日期:2017-06-17|阅读数:


介绍了涡街流量计的工作原理、选型注意事项及安装要求,分析了其使用过程中的常见问题及相应对策,指出涡街流量计具有压力损失小、量程范围大、精度高、维护工作量小、成本低廉的特点,主要用于工业管道介质流体的流量测量。

涡街流量计主要用于工业管道介质流体的流量测量,其特点是压力损失小,量程范围大,精度高,在测量流体工况体积流量时几乎不受流体密度、压力、温度、黏度等参数的影响,可用来测量液体、气体、蒸汽等多种介质,且维护量小、成本低廉,因此被广泛应用于氯碱行业。

1.涡街流量计的工作原理

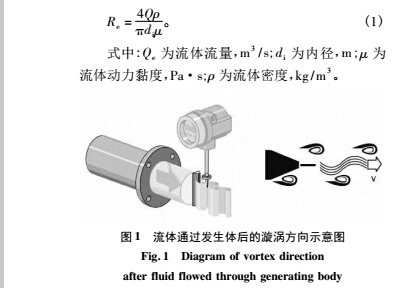

涡街流量计是基于卡门涡街原理( karman vor-tex street) 进行测量。当流体通过漩涡发生体时,发生体两侧会交替出现有规则的漩涡,这种旋涡称为卡门涡街。而且两侧漩涡的旋转方向相反 ( 见图1,每个漩涡将产生一个低压区,传感器监测压力变化并转换成脉冲信号。在流量计的允许量程范围内,涡街的形成具有一定的规律。因此,涡街频率与体积流量成比例关系。标定系数( K 系数) 为比例常数,也就是通常所说的仪表系数。系数为流量计流量系数,其物理意义是每立方米流体的脉冲数。 K 系数 =流体体积脉冲数。

在流量计的允许量程范围内,系数仅仅取决于流量计的几何尺寸,与流体流速和物理特性( 如黏度和密度) 无关。因此,系数与被测介质类型无关。

 初始的测量信号( 涡街频率) 已进行数字化处理,与流量成线性比例关系。流量计在出厂前通过标定确定系数。

流量计的允许量程范围主要取决于雷诺数 ( e ) ,R是流体的惯性力和黏性力的比值,用于表征流体的流动特性。在采用涡街流量计进行测量时,当  4 000 后,仪 ; 当R 20 000后,仪表的测量值才是线性的。R的计算公式见式( 1)


2.涡街流量计的特点

2 1 优点

( 1) 安装简便,免维护 ( 与差压式流量计比较)

( 2) 应用范围广,可以测量液体、气体以及蒸汽 ( 与电磁流量计比较)

( 3) 测量液体、气体或蒸汽时,仪表内置的温度压力传感器直接补偿,可得出质量流量、标况流量、热量、比焓等值。

( 4) 成本低、压损小 ( 与科氏力质量流量计比较)

( 5) 结构简单牢固,无可动部件,使用寿命长。

( 6) 采用抗机械振动、抗冲击和抗脏污的结构设计。

( 7) 更换传感器后不需要重新标定。

2 2 缺点

( 1) 量程比小于 10∶ 1( 质量流量计一般在25∶ 1,电磁流量计为 100∶ 1)

( 2) 管道振动对流量计影响较大。 ( 3) ***小流量受 R影响。

( 4) 安装要求高,对直管段以及垫圈同心度有较高的要求( 质量流量计无直管段要求,电磁流量计要求其前面直管段长度为 10 DN ,其后面直管段长度为 5 DN )

3.涡街流量计选型注意事项

涡街流量计按传感器形式分为法兰式、夹持式、插入式。选型时优先考虑法兰式,其次是夹持式和插入式。原因是夹持式和插入式流量计的精度受安装影响较大,不规范的安装将产生很大的测量误差。

的影响,测量液体时,一般情况下流量计口径小于管道口径一档,测量气体时缩径在一档到两档。要根据式( 1) 计算 R,具体要求是: ***小流量时的 R 20 000 。如果担心计算结果的准确性,可以委托涡街流量计生产厂家进行计算,厂家都有专业的计算软件( E + H 公司的 Applicator 流量计算软件) ,可根据用户提出的要求( 被测介质、流量范围、温度、压力) 计算出介质密度、黏度、声速、流量范围( 精度范围内) 、压损、流速、体积流量误差、质量流量误差、R、涡街频率、的仪表口径等参数。

变送器的选用方式有两种: 一体式和分体式,需根据现场使用条件和环境进行选型。在测量高温介质或安装在水井中的场合下,建议选用分体式仪表,以方便检修、调试或改善变送器的工作环境。

在测量气体或蒸汽时,涡街流量计的选型一定要考虑温度和压力补偿问题 。因为气体是可压缩流体,当温度和压力变化时,其体积将随之改变。所以测量气体流量时均要求流量计输出质量流量或标准体积流量,而涡街流量计是速度式流量计,只能测量工况下的体积流量,这样就要求进行温度和压力补偿,将工况体积流量转换为质量流量或标况体积流量。测量一般气体时,补偿原理符合标准气体状态方程,方程式见式( 2)


一般气体的温度和压力补偿由上位机( DC S 控制系统) 通过其专用补偿功能块实现。

测量蒸汽时,不能使用标准气体状态方程,其一般有以下两种补偿方式可选用。

( 1) 有些厂家的涡街流量计传感器内置温度和压力探头,仪表根据所测温度和压力判断蒸汽是饱和蒸汽还是过热蒸汽,由仪表内部集成的蒸汽数据库自动计算质量流量。当涡街流量计传感器无内置温度和压力检测元件时,只能在仪表内部做静态补偿( 即输入固定的温度和压力值用于补偿) 。此方法只适用于温度和压力变化不大的场所。

( 2) 采用蒸汽流量积算仪,将涡街流量计所测工况体积流量以及温度和压力变送器所测信号传到蒸汽流量积算仪,通过蒸汽流量积算仪来完成温压补偿 。蒸汽流量积算仪内置过热蒸汽以及饱和蒸汽所有数据,根据设计的流量测量单位可以输出质量流量、标准体积流量甚至热量和比焓等。

4.涡街流量计的安装要求

被测介质具有稳定流态是保证涡街流量计测量的前提条件,要使涡街流量计的测量值更稳定、准确,安装时需注意以下点。

 ( 1) 务必确保传感器铭牌上的箭头指向与流体流向一致。

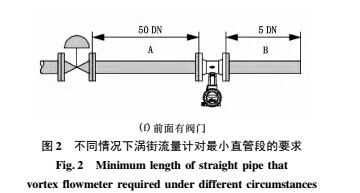

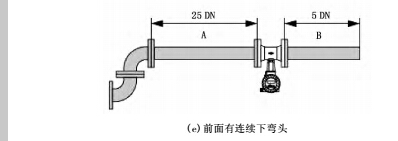

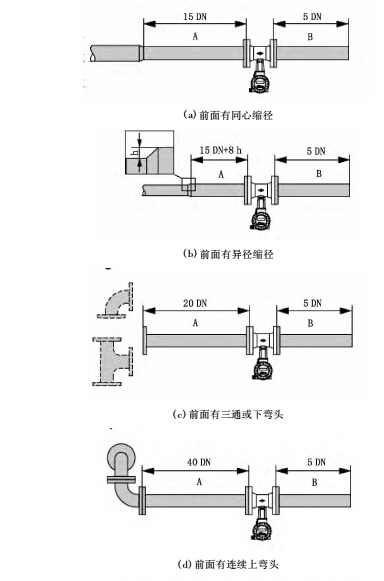

( 2) 涡街流量计对***小直管段的要求见图 2





当现场存在个或过多干扰源时,建议遵循***长的直管段要求。图中的表示前直管段,表示后直管段,表示管道扩径时产生的高度差; DN 为管道直径。

当现场无法满足直管段要求时,建议采用与涡街流量计配套的流量镇流器。流量镇流器可以在确保测量精度的前提下,减少 10 DN 的前直管段长度。

( 3) 涡街流量计的安装方式及注意事项。

涡街流量计的***佳安装方式是安装在竖直管道上,流体自下而上流动为佳。

涡街流量计安装在水平管道时,当被测介质温度大于 200 ℃ 时,变送器表头一定要向下安装,以免因介质温度过高烧坏变送器电路板.

测量蒸汽时,管道保温不要超过***大保温标志。

涡街流量计尽量避免安装在泵或压缩机出口较近或振动大的场所。

安装涡街流量计时,必须规范使用密封垫,密封垫口径绝不可小于流量计口径,而且密封圈不可进入管道。

5.涡街流量计使用中常见问题及对策

( 1) 计量不准。

流速太低,R低于 20 000; 对策: 提高流速或流量计缩径。

 ②管线振动大; 对策: 更改流量计安装位置、加固管线、流量计前后加软连接。

测量气体或蒸汽时补偿方式或参数不正确;对策: 使用流量积算仪补偿或上位机( DC S) 补偿。

流量计前后直管段不足; 对策: 更改流量计安装位置或加流量镇流器。

流量计安装时垫片不同心或伸入管道; 对策:正确选用配套垫片并正确装配。

气液两相或液体中固含量多; 对策: 改善工艺过程条件。

仪表 系数或口径等关键参数被修改; 对策: 根据流量计铭牌信息输入正确参数。

仪表传感器损坏 导致传感器灵敏度变差: 更换传感器。

( 2) 传感器损坏。

流速过快。根据经验,当流速超过仪表***大量程的 95% 以后,极易造成传感器的损坏; 对策: 减慢介质流速或更换大口径仪表。

水锤。在蒸汽测量中,99% 的涡街流量计传感器损坏原因是因为水锤; 对策: 工艺管线增加疏水器,缓慢开启阀门以避免水锤产生。

管线吹扫时未拆下流量计,管道内残留焊渣、焊条、小铁块等会打坏传感器; 对策: 需拆下涡街流量计后再进行管道吹扫。

腐蚀。传感器材质选择不正确; 对策: 根据所测介质的特性选用正确材质的传感器。

高温。传感器工作温度大于其额定值; 对策:改善工艺条件或选用分体式传感器测量。

6.结论

涡街流量计是依据卡门旋涡原理对封闭管道流体流量进行测量的新型流量计,因具有良好的介质适应能力,无需温度和压力补偿即可直接测量蒸汽、空气及其他气体、水及其他液体的工况体积流量,配备温度、压力传感器可测量标况体积流量和质量流量,是节流式流量计的理想替代产品。温度补偿一体型涡街流量计还带有温度传感器,可以直接测量出饱和蒸汽的温度并计算出压力,从而显示饱和蒸汽的质量流量。温压补偿一体型涡街流量计带有温度、压力传感器,用于气体流量测量,可直接测量出气体介质的温度和压力,从而显示气体的标况体积流量。

涡街流量计可以测量液体、气体以及蒸汽等介质,在氯碱行业中广泛应用。但只有在正确设计、正确选型以及正确安装的条件下才能保证其测量准确稳定,发挥其应有的作用。
