涡轮流量计与涡街流量计的区别


文章日期:2019-08-03|阅读数:


涡街流量计和涡轮流量计都是常用的流量测量仪器,同时具有测量精准、操作简便、性能稳定、使用寿命长等有优点。两者在使用上还是存在一定的区别的,那么涡轮流量计与涡街流量计的区别有哪些呢?

涡轮流量计与涡街流量计的区别

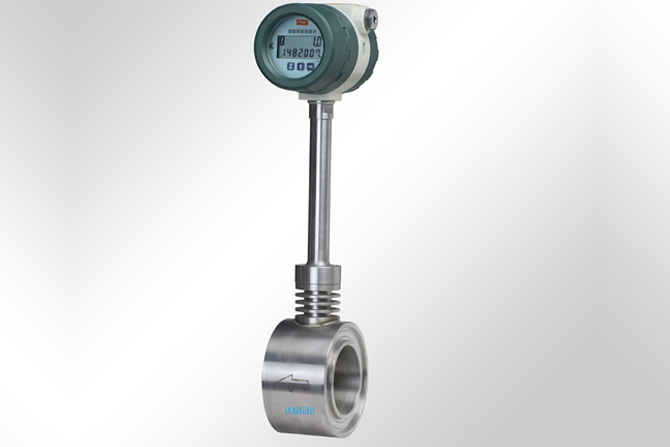

涡街流量计:,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定.

涡轮流量计 : 是一种速度式仪表,它具有精度高,重复性好,结构简单,运动部件少,耐高压,测量范围宽,体积小,重量轻,压力损失小,维修方便等优点,用于封闭管道中测量低粘度气体的体积流量和总量。在石油,化工,冶金,城市燃气管网等行业中具有广泛的使用价值。

一、工作原理:

1、涡街流量计是根据卡门涡街原理设计制造的。应用流体振荡原理来测量流量的,流体在管道中经过涡街流量变送器时,在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡,旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体的特征有关系。

2、涡轮流量计是采用多叶片的转子(涡轮)感受流体平均流速,从而且推导出流量或总量的仪表。

二、工作环境及特点:

1、涡街流量计:主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。

2、涡轮流量计:是一种速度式仪表,它具有精度高,重复性好,结构简单,运动部件少,耐高压,测量范围宽,体积小,重量轻,压力损失小,维修方便等优点,用于封闭管道中测量低粘度气体的体积流量和总量。在石油,化工,冶金,城市燃气管网等行业中具有广泛的使用价值。

气体涡轮流量计主要优点

1、精确度高:全量程一般为1%-2.0%,高精度型为0.5%-1.0%;属于高精确度的一种。

2、重复性好:一般可达0.05%~0.2%,由于其具有良好的重复性,通过经常校准或在线校准后可达到极高的精确度,因此在贸易结算中是优先选用的流量计之一。

3、范围度宽:中大口径一般可达20:1以上,小口径为10:1,始动流量也较低。

4、压力损失较小:在常压下一般在0.1~2.5kPa。

5、结构紧凑,体积轻巧,安装使用比较方便,流通能力大。

6、可采用多种显示方式,可只带机械计数器或只配普通型流量积算仪,也可在机械计数器上增加温压补偿仪,或只带温压补偿仪,且可长期采用锂电池供电,使用方便。

7、由于一般采用脉冲频率信号输出,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强。同时若采用高频信号输出,可获得很高的频率信号(3-4kHz),信号分辨力强。

涡街流量计的优点为:

1)涡街流量计无可动部件,测量元件结构简单,性能可靠,使用寿命长。

2)涡街流量计测量范围宽。量程比一般能达到1:10。

3)涡街流量计的体积流量不受被测流体的温度、压力、密度或粘度等热工参数的影响。一般不需单独标定。它可以测量液体、气体或蒸汽的流量。

4)它造成的压力损失小。

5)准确度较高,重复性为0.5%,且维护量小。
