原油计量流量计如何正确选择选型


文章日期:2018-07-30|阅读数:


  各油井开出的原油经过脱水加热再经泵送,通过消气、过滤等工艺成为可以计量交接的原油,经过流量计计量并经含水密度、压力、温度等测量修正计算后获得达到标准要求的交接量值,贮存到相应的油库、油罐中去。    对油井原油来油的计量一般采用容积式流量计中的腰轮流量计和双转子流量计等,但有的油井开采出的原油含沙量较大,会大大降低上述计量仪表的使用寿命,为此对于含沙量较大的原油可以采用刮板流量计。
  随着原油的价格上涨,对计量误差的要求越来越高,在一些重要的场合,特别是实现贸易交接的场合已开始使用质量流量计进行计量,大大提高了计量的准确度。主要计量器具的配备、选择可参照原油计量原理并结合能源计量器具生产企业及产品情况。

原油计量的选配典型实例:
    1、原油计量是一个比较复杂的系统。由于原油中含有大量的水、砂、气、化学成分等,对计量器具的选择带来了困难。为了准确地计量原油,一般应配置如下的计量及分析仪器。
   ①符合计量流量范围的容积式流量计;
  ②为消除原油中所混合的气体,要求配置适用的消气器;
  ③为消除原油中夹带的各种颗粒状物质,应配置相应数目的过滤器;
  ④配置密度计进行密度测量;
  ⑤配置压力、温度变送器进行温度压力测量;
  ⑥配置含水分析仪进行原油含水分析,以达到原油的真实计量;
  ⑦配置计量管理计算机系统,用以对多台多点多管道原油计量实现集中计量、控制。

    2)为了经常性地进行系统用流量计的校验,还应配置小型的计量校准核验用标准体积管以达到经常进行计量核查。
    3)选择容积式流量计时,所选择的流量范围应使流量计运行在80%流量上限处,以达到***佳工作态。
    4)有润滑性油品或中等薪度的流体,可以选择用在100%***大流量处。
    5)无润滑性流体(如汽油、液化石油气等)可以选择使用在70一80%***大流量处,高载度液体一般用在75一80% qmax处。
    6)由于容积式流量计一般都有较大的压力损失,故选择时一定要按照产品生产单位的说明书,对压损进行了解,以免使用时发生较大影响。
    7)大部分容积式流量计,由于工作原理造成了流体流动的脉动影响,且仪表在使用时有噪声及震动的产生,应引起重视。

一、原油流量计概述:

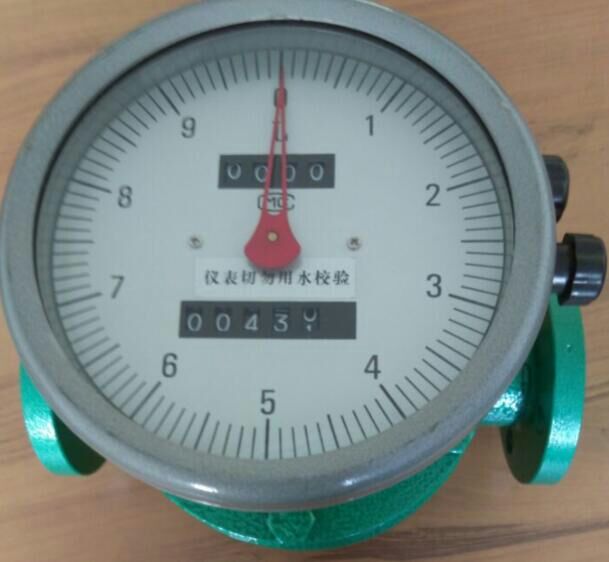

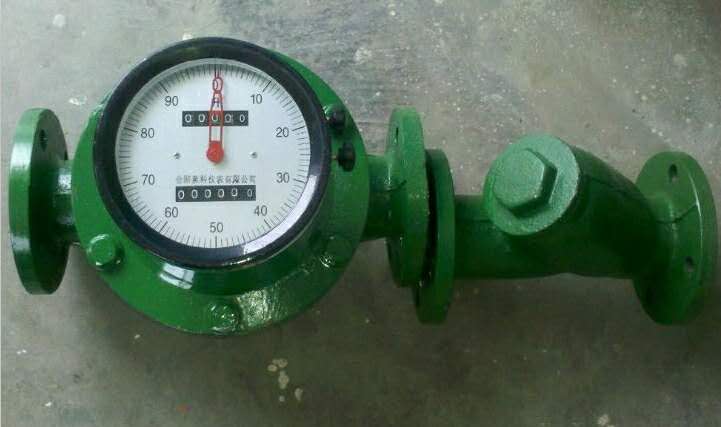

    AK-LC系列椭圆齿轮流量计(原油流量计)是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于石油、化工、医药卫生等油类及高粘度介质的累积流量测量。

二、测量原理

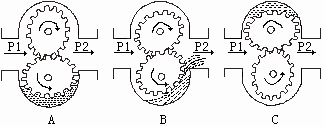

在仪表测量室进出两端液体压差的在作用下,一对椭圆齿轮在轴承上不停地转动并排出液体,测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q,单位时间椭圆齿轮旋转次数为N,则在该时间内流过的液体体积量为NQ。

三、产品特点

◆ AK-LC-A型 铸铁椭圆齿轮流量计,广泛用于各种油品及对铸铁不腐蚀液体介质的计量。

◆  AK -LC-E型 铸钢椭圆齿轮流量计,用于高压、低腐蚀性介质的计量

◆  AK -LC-B型 不锈钢椭圆齿轮流量计,广泛用于有较强腐蚀性液体介质,如酸、碱、盐及有机化合 物等的计量

四、主要技术参数

★本安防爆: ExiaⅡCTSdⅡBT4

★连接方式: 法兰连接:DN10~DN200

★安装方式: 水平、垂直

★口径系列: DN10,15,20,25,40,50,80,100

★压力损失: ≤0.1MPa

★精度等级: 普通型0.5级,高精度0.2级

★介质压力: 普通型1.6MPa,高压型3.2MPa

★粘度范围: 普通型:0.6~200mpa.s,

高粘度200~1000mpa.s

★介质温度: 普通型<120℃,高压型<200℃

★表体材质: 铸铁、铸钢、不锈钢等

★转动部件: 铝合金、不锈钢等

五、测量范围及工作压力

型号

AK-LC-A铸铁

AK-LC-E铸钢

AK-LC-B不锈钢

公称压力

Mpa

1.0 1.6

2.5 4.0 6.4

1.0 1.6

被测液体粘度

2 — 200 mPa.s

被测液体温度

-20℃~+100℃









基本型号

LC



椭圆齿轮流量计基本型号

口径选择

-□□



通径大小

材料选择

-A



铸铁



-E



铸钢



-B



不锈钢

输出信号

-2



无信号输出



-3



脉冲 DV24V供电



-4



4~20mA DV24V供电

复零功能

-N



无复零功能



-F



复零功能

过滤器

-N



无过滤器



-G



含过滤器

流量选择

(□~□)



流量范围



成品油计量:
流量计选配原则:

    成品油的计量分成两个环节。    个环节是油库到加油站的批发环节计量,由于批发环节的量很大,故对成品油的计量要求较高,一般均应选择准确度等级较高的容积式油流量计和质量流量计等计量器具,对成品油的批发交接进行计量。一般地,由于容积式流量计的计量准确度与计量介质的载度有一定的关系,故要求在流量计使用前应用实际所要计量的介质进行检定,或者应用与实际计量介质薪度相当的介质进行检定。对于使用质量流量计对成品油计量,则应增加对计量介质进行密度测量的功能,这样可以实现体积量与质量量间的核算。
    第二个环节是加油站油槽到被加注的汽车之间的成品油计量,由于受到加注流量的限制,对汽车的成品油加注,一般采用加油机进行,加油机有自吸泵式和潜液泵式两大类,自吸泵式加油机其本身内部带有泵和油气分离器,单台加油机可自动从油槽中吸人油为汽车加注,故一般用于加注量少、油品种多的加油站。潜液泵式加油机本身不带油泵及油气分离器,油品的输送主要靠油槽中的潜液泵输送,潜液泵按不同的流量可以输送不同的成品油给单台或者多台潜泵式加油机,实现对汽车的加油。除按照油站的规模选择自吸泵式加油机或潜泵式加油机外,加油站还可按不同的需要选择带IC卡功能的加油机、单枪单泵加油机、双枪双泵加油机、多枪多泵加油机、自动验钞加油机、带油气回收功能的加油机等等。另外,各加油机生产企业为适应市场的需要,开发生产了许多外形不同的加油机给用户选择使用,其中有龙门式、旗杆式、高架式等等。目前,我国国内生产的加油机计量准确度均高于OIML相关国际建议的要求,计量的示值误差均控制在士0.3 %范围内。
  成品油计量实例    成品油的计量主要以零售为重点,一般采用加油机售油。加油机是我国政府计量管理部门重点管理的计量器具,选配时应重点注意产品的可靠性和生产企业的服务及产品性能的性格比。加油站的加油量越多时,一般配置多枪加油机,规模较小时配置单枪加油机。
