测蒸汽如何选流量计


文章日期:2019-08-21|阅读数:


蒸汽流量计有许多种类的流量仪表可选用,具体如何选择使用要跟具体情况具体分析选用,下面华云仪表为大家介绍测蒸汽如何选流量计

测蒸汽如何选流量计

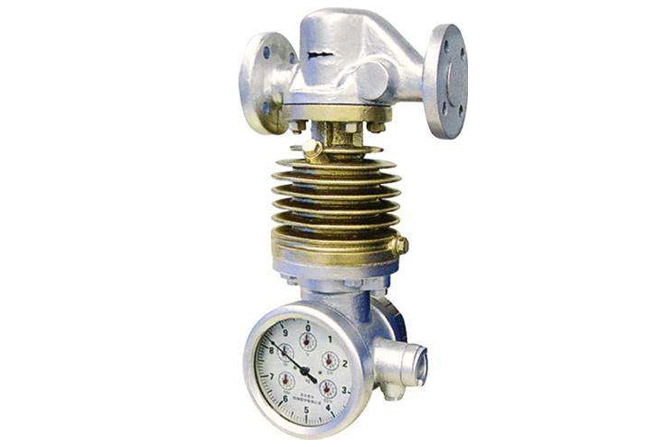

一、旋翼式蒸汽流量计:

这种蒸汽流量计相对其它蒸汽流量计较传统,其压力调整是手动的,其结构坚固耐用、测量稳定,适用于测量饱和蒸汽和微过热蒸汽的。它的使用口径一般在DN(50~150)之间。

具体选用要根据使用厂家提供一系列参数(如管道压力、管道口径、测量使用温度等),算出其流量范围后,选用孔板的大小的蒸汽流量计(每种口径都有大、中、小三种孔板形式)。

旋翼式蒸汽流量计主要由节流体,阻尼器和指示器三大部件组成,是一种差压--分流原理仪表,被测介质蒸汽进入流量计节流体后,一部分通过主管道的节流孔板,一部分经分流管流经喷流嘴,射流到叶轮上,对叶轮形成转矩,使叶轮带动轮子轴旋转,在轮子轴的下部装有阻尼叶片,安装在注满阻尼液的阻尼室中,使叶轮转动受到制约,所以它的转速比蒸汽的喷速慢的多,因此,叶轮能有效地吸收蒸汽喷速地功能,使它地旋转速度与蒸汽喷射造成地转矩及阻尼力矩相对应,并形成一确定量地关系,叶轮转速与流量成正比.

二、智能涡街式蒸汽流量计:

先进于传统蒸汽流量计,它采用了可靠性流量传感器,使用集成生产的传感部件和控制电路,其传感部分无机械运动,驱动部分也是选用的高品质继电器,其可靠性能大大提高。

智能涡街式蒸汽流量计特点是压力损失小,量程范围大,精度高。在选择时也是需要用户提供测量工况参数的,如管道口径、工作压力、工作温度、安装方式等(该流量计分为夹持式和法兰式)。主要适用于压力损失小的场合。

涡街流量计由传感器和转换器两部分组成,如图3所示。传感器包括旋涡发生体(阻流体)、检测元件、仪表表体等;转换器包括前置放大器、滤波整形电路、D/A转换电路、输出接口电路、端子、支架和防护罩等。近年来智能式流量计还把微处理器、显示通讯及其他功能模块亦装在转换器内。

三、节流装置(孔板式)流量计:

该流量计的历史比较悠久,以上两种流量计都是基于孔板流量计原理派生出来的。该流量计的测量结构形式比较多,除标准孔板外,还有弯管式流量计、喷嘴式流量计、长喷嘴式流量计、环形孔板流量计等等均可作为蒸汽流量计使用。

节流装置(孔板式)流量计的品种多,口径大,可以选择的范围较宽。如果作为蒸汽流量计选用时,更需要用户厂家提供更多的准确工况参数(如管道口径、工作压力、温度、使用压力、温度等等),才能通过软件精准地计算出孔板的大小,然后一对一地制造出测量蒸汽的孔板式流量计。

孔板流量计,通过在管道中插进一块开有小孔的节流元件来限制活动。孔板通常被称为一次元件。

为了测量流体流动时产生的差压,在孔板的上下游开有压力感应孔,压力感应孔与二次仪表(差压变送器)相连。差压变送器产生的信号可以输出至流量显示仪,或者与温度和压力信号一起输入流量计算机,这样可以对流体的密度进行补偿。

对于计量蒸汽的水平管道,水(冷凝水)可能会在孔板的上游积聚。为了防止这一现象,孔板的底部可以开一个排水小孔。当然,当孔板的外形确定后,在计算流量时,必须考虑排水小孔的影响。
