涡轮流量计怎么选


文章日期:2019-08-20|阅读数:


涡轮流量计怎么选?涡轮流量计属于一种工业用仪器仪表,在购买前需要确认很多参数,这样才能选出适合工业现场的流量计。

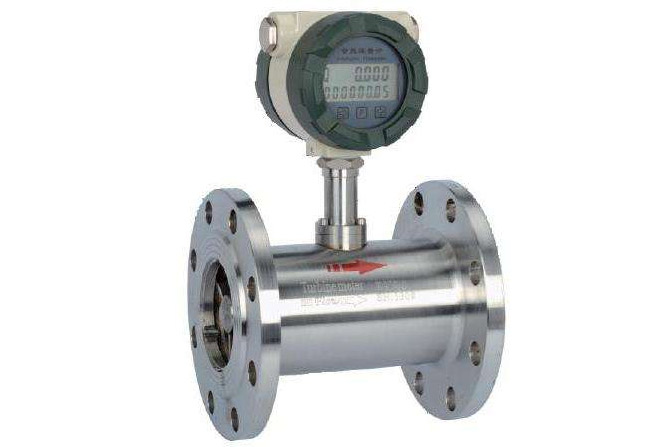

涡轮流量计怎么选

一、涡轮流量计怎么选

话不多说,涡轮流量计的选型,需要确认的参数主要有以下几点:

1、测量介质。涡轮流量计是一种速度式流量计,它先将介质的流速转换为涡轮的转速,再将转速转换成与流量成正比的电信号。它的原理,决定了它的测量介质类型,只能是气体,或者是水、纯水、有机液、无机液等无纤维、颗粒杂质的液体。因为纤维、颗粒杂质等可能会缠绕住涡轮的叶片,或者对其造成损失,继而导致测量精度受到影响,甚至停止转动。

2、管道口径。不同于其他流量计,涡轮流量计的口径可以做到很小,理论上可以做到DN4,而其他流量计一般都只能做到DN15以上。但是涡轮流量计的口径上限也很小,理论上只能做到DN200,也能适用市场上大部分的需求了。涡轮多用于一些高精度的使用场合,比如定量控制上,会用到涡轮流量计的很多。

3、测量精度。涡轮流量计的精度也有好几个等级,常规的有0.5级,1.0级。这两个等级基本能满足大部分工业现场的需求了。但是,在一些精度要求比较高的场合,往往就需要更高的等级。别担心,别的流量计很少能达到,但是我们的涡轮流量计精度是可以做到0.2级的哦,是不是很厉害呢?

4、介质黏度。前面说到了涡轮流量计的原理,涡轮流量计是利用介质的流速转换为涡轮的转速,再将转速转换成与流量成正比的电信号。原理决定了,涡轮流量计不适用于测量过于黏稠的液体,不然会影响叶轮的转动(这种情况下比较适合用椭圆齿轮流量计)。理论上说,涡轮流量计的介质黏度要小于5×10-6m2/s(大于5×10-6m2/s的液体,要对流量计进行实液标定后使用),通俗的说,要黏度比食用油小的。

5、公称压力。按照目前市场上需求,主要有1.0Mpa;1.6Mpa;2.5Mpa;4.0Mpa;6.3Mpa(其它压力等级可定制,按协议供货)。

6、介质温度。按照目前市场上需求,主要温度范围是-20℃~+120℃(不锈钢测量管),如果需要更大范围的话,可以向厂家咨询,能否定制。

7、供电电源。按照目前市场上需求,主要有3.6V锂电池;12VDC;24VDC三种供电方式可选,大家可以按照现场工况挑选适合自己的供电方式。

8、输出信号。按照目前市场上需求,主要有三线制脉冲输出、两线制4-20mA输出。另外,有些场合可能需要数字量输出,我们也能提供modbus的RS485通讯和RS232通讯。

二、如何正确选型涡轮流量计

1、准确度等级

流量计在规定的流量范围内准确度等级、最大允许误差应符合表1的规定。流量计误差表示使用相对示值误差。

2、引用误差

对于用于瞬时流量指示的流量计误差表示也可使用引用误差,其最大允许误差系列应符合表1规定,其检定结果的标书中不再给出准确等级,而使用其最大允许误差表示,且还应在最大允许误差后标注FS,如±0.5%FS。

3、误差表示方法和选取原则

在一台流量计的一次检定中,应按照准确度等级和引用误差之中的一种给出流量计误差表示方法;对于使用相对示值误差和引用误差组合表示误差的流量计,一次检定中也应统一使用一种方法表示其误差。

4、重复性

流量计的重复性不得超过相应准确度等级规定的最大允许误差绝对值的1/3。

三、涡轮流量计主要优点

1、精确度高:全量程一般为1%-2.0%,高精度型为0.5%-1.0%;属于高精确度的一种。

2、重复性好:一般可达0.05%~0.2%,由于其具有良好的重复性,通过经常校准或在线校准后可达到极高的精确度,因此在贸易结算中是优先选用的流量计之一。

3、范围度宽:中大口径一般可达20:1以上,小口径为10:1,始动流量也较低。

4、压力损失较小:在常压下一般在0.1~2.5kPa。

5、结构紧凑,体积轻巧,安装使用比较方便,流通能力大。

6、可采用多种显示方式,可只带机械计数器或只配普通型流量积算仪,也可在机械计数器上增加温压补偿仪,或只带温压补偿仪,且可长期采用锂电池供电,使用方便。

7、由于一般采用脉冲频率信号输出,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强。同时若采用高频信号输出,可获得很高的频率信号(3-4kHz),信号分辨力强。
