超声波液位计精度


文章日期:2019-08-07|阅读数:


超声波液位计内置温度补偿,功率自适应,采用多项自研的专利技术,拥有全新的信号处理技术,极大的提高了仪表的测量精度,对干扰回波有明显得抑制功能,那么有哪些因素会对超声波液位计精度造成影响呢?

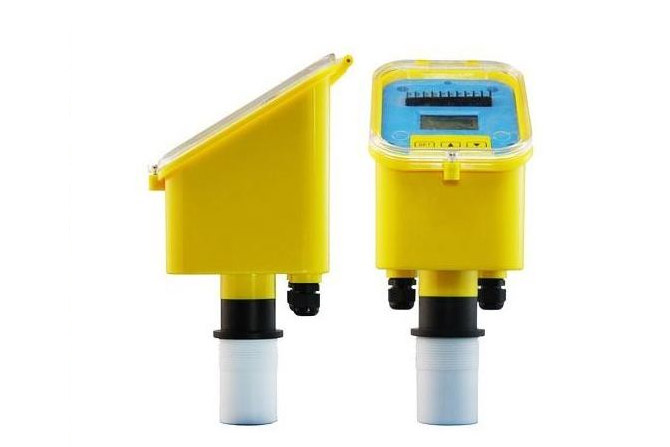

超声波液位计精度

1.搅拌对超声波液位计影响

现场容器常常有搅拌,液体波动比较大,影响超声波液位计的测量;该种情况下可以适当降低搅拌器的转速、或将探头偏离搅拌中心;还可以安装静管,从而有效消除因搅拌器搅拌对液位测量产生的影响。

2.泡沫对超声波液位计影响

在用超声波液位计来测量液位的过程中,经常会遇到泡沫的干扰。泡沫按照属性可以分为:干、湿、中性、重型四种。 干泡沫和湿泡沫能将超声波反射回来,故用超声波液位计来测量无影响;中性泡沫则会吸收和扩散部分超声波,因而会减弱超声波的反射,导致回波不稳定。因此当介质表面为稠而厚的泡沫时,超声波液位计的测量误差会较大,甚至无法测量。

3.蒸汽、雾气对超声波液位计影响

当工作环境温度很高时,液体介质容易产生蒸汽或雾气,由于蒸汽比空气要轻,所以上浮到罐顶部,形成了一层对超声波脉冲有吸收和散射作用的蒸汽层。通过加装静管,可以减少或削弱蒸汽层对测量的影响。

4.盲区对超声波液位计影响

超声波液位计的盲区,就如同人的眼睛一样,盲区是当物体离眼睛非常近的时候,反而看不清楚,这一段距离叫作盲区。 超声波液位计的盲区,根据量程的不同而不同。量程小,则盲区小,量程大,则盲区大。所以要求测量的最高液位不得高于超声波液位计的盲区。

5.压力和温度对超声波液位计影响

首先,声速在真空下无法传播,而超声波的本质是一种声波,且属于机械波,故它也不能在真空中传播。 其次,是温度,虽然超声波液位计的参数汇总有最大压力值,但是随着温度的升高,该最大压力值会相应减小,所以在选型的时候要注意此参数。 另外对于在户外安装的液位计,可以采用加装遮阳罩等措施来减弱温度因素的影响。

如何保证超声波液位计测量精度:

1.平均测量:超声波液位计测量过程中采取科学的多次测量取平均值的测量方法。

2.实测声速校准:超声波液位计测距时主要的误差来源于环境温度,实际测量中我们会利用温度传感器测量环境温度后,用经验声速进行校准,但这样无法避免经验声速与实际的误差。因此,我们需要实测声速校准法来程度降低由于声速误差带来的测量误差。

3.指向性:按实际环境采用高频换能器,利用高频换能器较好的指向性减少测量容器产生的回波影响。

4.控制发射能级:依据初测结果判断被测物距离,按实际调整超声波液位计的发射功率,使之保持在合理范围,降低由于发射功率过大造成的误差。

5.剔除不合理数据:超声波液位计实际测量较稳定介质时,介质基本不会出现快速突变,所以在测量过程中要及时对不合理数据进行剔除。

超声波液位计测量方式

1、液体

测量方法:探头固定装置在液体中最低液位处,探头宣布的超声脉冲在液体中由探头传至液面,反射后再从液面返回到统一探头而被接纳。采用这种测量办法,凡间要求液体的温度转变不大,介质中杂质等影响超声波传达的要素较少。不然,超声波在液体中的传达速度转变会对测量后果形成较大影响。

2、气体

测量方法:探头装置在最高液位之上的气体中,这种方法下,液位测量准确度受超声波在气体中的传达速度影响较大。凡间状况下,只需装置前提答应,彩这种方法较好,这种方法有利于调试和维护。

超声波液位计的特点有哪些?使用环境条件是什么?

3、固体

测量方法:将一根传声的固体棒或管刺进液体中,上端要凌驾最高液位,探头装置在传声固体的上端,因为发射时脉冲需求延续一段工夫,放在该工夫内的回波和发射波不易区分,这段工夫所对应的间隔称测量盲区。探险头装置时凌驾最高液面的间隔应大于盲区间隔。尚有一发一收双探头方法,声波的接纳与发射由两探头自力完成,可以使盲区大为减小,这在某些装置地位较小的非凡场所是很便利的。
