单井孔板流量计在苏里格天然气东区计量应用


文章日期:2017-08-30|阅读数:


    摘要:本文介绍了苏里格东区单井流量计的运行情况,分析了传统旋紧漩涡流量计存在通讯模块损坏率高、流量计探头易打坏等情况井口孔板流量计在作业三区的实际使用情况,与传统流量计优势与不足,及改进措施及建议。

一、苏里格东区单井流量运行情况概述:
   目前苏里格东区单井应用的流量计多采用浙江天信仪表集团有限公司提供的TDS型旋进漩涡流量计    1.下DS型旋进漩涡流量结构原理    旋进旋涡流量计属于速度式流量计,速度式流量计是以直接侧量封闭管道中满管流流动速度为原理的流量计    旋进旋涡智能流量计主要由三大部件组成,即由计量组件(壳体、流量传感器、旋涡发生体、整流器)、温压传感器流量积算仪组成    2.下DS型旋进漩涡流量计存在问题    (1)通讯模块损坏率高、数据通讯不稳定;    l')内置电池安装设计不牢固,电池容易在运输期间脱落;    O)温度传感器设计不合理,流量计探头易打坏、损坏率高;    (4)流量计显示屏质量较差,长期日照后,老化速度较快    结合以上出现的问题,智能型旋进漩涡流量计在苏里格气田应用效果不是很好,而孔板流量计不受气体介质中含有水分的影响、不受管道振动的影响更换方便,维修简单,没有运动部件,不易损坏。

二、孔板流量计基本结构及原理简介:
   1.孔板流量计基本结构及原理简介
   流量和压力、温度并列为三大检测参数对于一定的流体,只要知道这三个参数就可计算其具有的能量,在能量转换的测量中必须检测此三个参数。能量转换是一切生产过程和科学实验的基础,因此流量和压力、温度仪表一样得到广泛的应用。    当充满管道的流体流经管道内的韦流装置,在韦流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量
   2.孔板流量计的安装方式
图1安森差压差压流量仪表


图1安森差压差压流量仪表

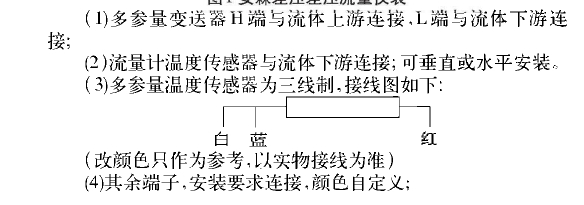

    ( 1)多参量变送器ti端与流体上游连接L端与流体下游连接; 流量计温度传感器与流体下游连接;可垂直或水平安装多参量温度传感器为三线制,接线图如下:  白蓝红(改颜色只作为参考,以实物接线为准)(4)其余端子,安装要求连接,颜色自定义;
安装方法
    (5)安装所有部件,必须密封:    (6)安装完后,通电防空泄压阀,使仪表处于当地大气压中,观察差压是否为零,设置参数;    (7)通压运行.
三、孔板流量计实际应用:
1.孔板流量现场使用试验效果分析    第五采气厂作业三区苏东21-51井(配产1.2万/天)孔板流量计试验效果分析:
1、气量计量略小于天信流量计;
2、孔板清洗、更换困难;
3、取压管易冻堵,解堵困难;
4.差压变送器传输不稳定
    2.孔板流量的功能特点
   (1)具有静压补偿技术,确保流量检侧精度
   (2)独特的一体化压力、差压传感器设计
   (3)外部安装的高精度温度传感器,保证补偿计算的精度
   (4)备用电池设计,停电自动切换,保证仪表的计量稳定和贸易安全
   (5)现场组态或远程组态内部重要参数,方便运行维护
   (6)独特的抗干扰设计,适合射频、电磁和变频器场合
四、孔板流量计在苏东气田前景:
   孔板流量计虽然存在许多不尽如人意的缺点,孔板流量计的诸多缺点越来越为人们所重视,要么解决这些缺点,要么用一种更好的流量计代替它:
   1.流量测量范围扩展方式改进在石油大然气测量中,对流量变化大的场合,新型智能孔板流量计其流量比的范围可在流量计算机上进行选择,流量计算机上除设有正常流量比外,还设有2个扩展功能,一是为了计量小流量,可将计量范围扩大到***大可测流量的1/40另一个是大流量侧计量范围的扩展是将差压扩大,从而使大流量侧的计量范围扩大的一种系统 。
   2.孔板元件与二次仪表(差压变送器及流量计算机)一体化使孔板和二次仪表成为一体,省去了引压管道减少了故障率,改善了动态特性,方便了安装使用,且_体积小,成本低、操作方便,无需现场更换孔板,只需设定量程比即可受到用户的欢迎。
   3.孔板流量计易于偏离标谁的原因在于仪表本身的工作原理与结构特点,仪器自身误差是制造时产生的、安装和使用误差则是在安装时或长期使用中由于流体介质腐蚀、磨损、沾污等造成的。因此,应严格按技术要求安装流量计量系统、消除安装误差在使用过程中,操作人员应做好系统的检修、维护飞保养工作,延长其使用寿命,减小计量误差严格按标准规定安装、使用、处理数据,保证天然气计量的准确性。    随着科学技术的不断发展,与传统孔板流量计相比,当今孔板流量计发展趋势是一体化、高精度、宽量比的新型智能流量计,拥有补偿功能完善的流量计算机,具有强大的功能软件,同时设有RS485准计算机通信接口,对维护检修提供了方便,在工业生产过程中方便实用。
