压力变送器校验步骤


文章日期:2019-08-13|阅读数:


压力变送器在使用的时候都是需要经行校验的,压力变送器在校验的时候也是需要有正确的方法的,下面华云仪表为大家整理压力变送器校验步骤

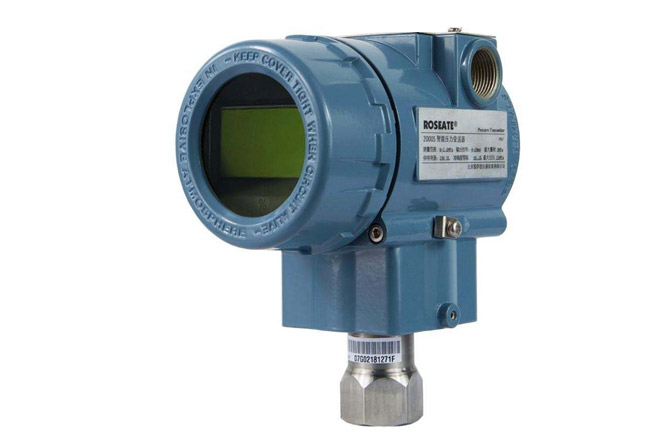

压力变送器校验步骤
压力变送器校验步骤

一、常规差压变送器的校准

先将阻尼调至零状态,先调零点,然后加满度压力调满量程,使输出为20毫安,在现场调校讲的是快,在此介绍零点、量程的快速调校法。调零点时对满度几乎没有影响,但调满度时对零点有影响,在不带迁移时其影响约为量程调整量的1/5,即量程向上调整1毫安,零点将向上移动约0.2毫安,反之亦然。

二、智能差压变送器的校准

用上述的常规方法对智能变送器进行校准是不行的,因为这是由HART变送器结构原理所决定了。因为智能变送器在输入压力源和产生的4-20毫安电流信号之间,除机械、电路外,还有微处理芯片对输入数据的运算工作。因此调校与常规方法有所区别。

实际上厂家对智能变送器的校准也是有说明的,如ABB的变送器,对校准就有:“设定量程”、“重定量程”、“微调”之分。其中“设定量程”操作主要是通过LRV.URV的数字设定来完成配置工作,而“重定量程”操作则要求将变送器连接到标准压力源上,通过一系列指令引导,由变送器直接感应实际压力并对数值进行设置。而量程的初始、最终设置直接取决于真实的压力输入值。但要看到尽管变送器的模拟输出与所用的输入值关系正确,但过程值的数字读数显示的数值会略有不同,这可通过微调项来进行校准。由于各部分既要单独调校又必需要联调,因此实际校准时可按以下步骤进行:

1、先做一次4-20毫安微调,用以校正变送器内部的D/A转换器,由于其不涉及传感部件,无需外部压力信号源。

2、再做一次全程微调,使4-20毫安、数字读数与实际施加的压力信号相吻合,因此需要压力信号源。

3、最后做重定量程,通过调整使模拟输出4-20毫安与外加的压力信号源相吻合,其作用与变送器外壳上的调零(Z)、调量程(R)开关的作用完全相同。

压力变送器是一种比较常用的测量仪器,可以将测压元件受到的气体、液体等物理参数转变成标准的信号输出,具有测量精准、性能稳定、灵敏度高、操作简便等优点。所以用户在使用时要保证压力变送器的正常运行,一定要对产品进行准确的校验。

压力变送器校验注意事项

调满度时对零点有影响,在不带迁移时其影响约为量程调整量的1/5,即量程向上调整1毫安,零点将向上移动约0.2毫安,反之亦然。

压力变送器日常维护注意事项

压力变送器主要安装在需要读取压力的地方,将气体、液体等压力信号转变为电流或者电压信号,这些电流或电压信号将提供给记录仪、调节器等仪表,达到测量、记录和调节的作用。

如果想延长设备的使用寿命,那么我们在日常使用中就需要多多注意。下面淄博压力变送器厂家和大家讲解一下压力变送器日常维护注意事项。

①防止渣滓在导管内沉积和变送器与腐蚀性或过热的介质接触。

②测量气体压力时,取压口应开在流程管道顶端,并且变送器也应安装在流程管道上部,以便积累的液体容易注入流程管道中。

③测量液体压力时,取压口应开在流程管道的侧面,以避免沉积积渣。

④导压管应安装在温度波动小的地方。

⑤测量液体压力时,变送器的安装位置应避免液体的冲击(水锤现象),以免变送器过压损坏。

⑥冬季发生冰冻时,安装在室外的压力变送器须采取防冻措施,避免引压口内的液体因结冰体积膨胀,导致变送器损失。

压力变送器日常维护

1、检查安装孔的尺寸:如果安装孔的尺寸不合适,传感器在安装过程中,其螺纹部分就很容易受到磨损。这不仅会影响设备的密封性能,而且使压力传感器不能充分发挥作用,甚至还可能产生安全隐患。只有合适的安装孔才能够避免螺纹的磨损(螺纹工业标准1/2-20 UNF 2B),通常可以采用安装孔测量仪对安装孔进行检测,以做出适当的调整。

2、保持安装孔的清洁:保持安装孔的清洁并防止熔料堵塞对保证设备的正常运行来说十分重要。在挤出机被清洁之前,所有的压力传感器都应该从机筒上拆除以避免损坏。在拆除传感器时,熔料有可能流入到安装孔中并硬化,如果这些残余的熔料没有被去除,当再次安装传感器时就可能造成其顶部受损。清洁工具包能够将这些熔料残余物去除。然而,重复的清洁过程有可能加深安装孔对传感器造成的损坏。如果这种情况发生,就应当采取措施来升高传感器在安装孔中的位置。

3、选择恰当的位置:当压力传感器的安装位置太靠近生产线的上游时,未熔融的物料可能会磨损传感器的顶部;如果传感器被安装在太靠后的位置,在传感器和螺杆行程之间可能会产生熔融物料的停滞区,熔料在那里有可能产生降解,压力信号也可能传递失真;如果传感器过于深入机筒,螺杆有可能在旋转过程中触碰到传感器的顶部而造成其损坏。一般来说,传感器可以位于滤网前面的机筒上、熔体泵的前后或者模具中。

4、仔细清洁;在使用钢丝刷或者特殊化合物对挤出机机筒进行清洁前,应该将所有的传感器都拆卸下来。因为这两种清洁方式都可能会造成传感器的震动膜受损。当机筒被加热时,也应该将传感器拆卸下来并使用不会产生磨损的软布来擦拭其顶部,同时传感器的孔洞也需要用清洁的钻孔机和导套清理干净。
