涡街流量计怎么调参数


文章日期:2019-08-11|阅读数:


涡街流量计主要是用于工业管道内的气体、液体、蒸汽等介质测量的,其用户对涡街流量计参数如何设置需要一定的专业技术知识。下面简单说说:涡街流量计怎么调参数

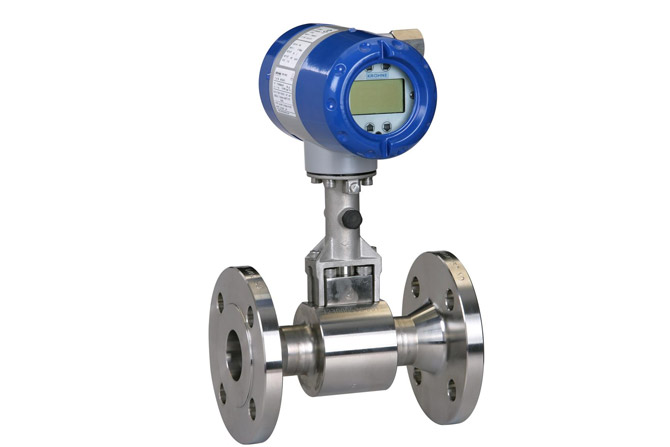

涡街流量计怎么调参数

涡街流量计用户参数设置

按“S”退出输入状态。按“E”键,确认保存输入。

按“+”键,循环改变光标处的数值或符号。按“<”键,将当前输入光标向右移动一位。输入最多输入8位数据(包括符号,小数点)。

2、菜单操作:在菜单浏览中

按“+”键下翻;按“<”键上翻;按“E”键进入子菜单。按“S”键返回工作屏2界面。

在子菜单中,按“S”键退出;按“E”键进修改态。在修改态如改选择项,则按“+”键向下选择;按“<”键向上选择,按“E”键确认。如是输入式修改,则按照输入操作进行。

注意事项:

1、参数设置时,显示内容需按“E”键确认后才可存入,否则设置无效

2、在电池接线端口,有电池电源开关,当仪表长时间不用时,将电池断电。

3、在正常使用条件下,电池使用寿命大于2年。

4、仪表工作时间超过2年后,发现液晶显示屏字迹暗淡不清或测量电池电压低于2.7V,请在一个月内更换同样的3.6V锂电池。

涡街流量计主要参数的调试和设置

1、仪表量程

它是用来对应电流4-20MA的,当涡街流量计配流量积算仪需要将仪表量程和积算仪的量程设置成一样,当PLC系统或DCS需要采用流量计信号时,要把它们的量程设置成一样。当涡街流量计单独使用时一般量程菜单就没有什么太大的用处,还有一种情况就是采用锂电池供电的涡街流量计菜单中就没有仪表量程这一项功能。

2、小数点定位

它的作用是用于改变小数点的位置,用户可以根据需要设置合适的小数点位置,一般涡街流量计在出厂时已经将小数点定位,见仪一般不要做任何修改。

3、满度频率

它指的是涡街流量计量程所对应的频率值,在早期流量计中需要将它和仪表量程设置对应起来,现在不需要对其进行设置。

4、仪表系数

它是涡街流量计中一个核心参数。在出厂时已经调好了,会在出厂名铭牌和合格证有仪表系数这一项,任何人不能作改动。

5、小信号切除

一般工业企业用户都会有一定的振动,因此会产生假的流量信号,都会对涡街流量计计量产生一定影响,而小信号切除功能正好可以去掉假的流量信号。

6、其他

涡街流量计另外一些参数就流量单位设置,线性修正功能,累积流量清零功能。一般出厂时都设置好, 不需要作任何改动。当仪表用于蒸汽计量时线路板的功能有所改变。用户一定要在涡街流量计生产厂家的技术人员指导下,才能进行操作。

正确设置涡街流量计各项参数的说明

仪表系数:是涡街流量计中一个核心参数,它只与仪表的尺寸及漩涡发生体的形状有关。虽然使用一段时间后有微小变化,但除非经过质量监督部门校验,一般不允许修改。

小信号切除:一般工业用户管道都会有一定的振动,因此会产生假的流量信号,特别停汽状态下,会对涡街流量计计量产生较大影响,而小信号切除功能正好可以去掉假的流量信号,避免产生结算误差。

仪表不灵敏区:该参数用来检出有用信号,克服无用噪声。在用户设置好系统增益参数后,再根据信号强度来设置系统阈值。一般情况下,系统阈值数设为信号强度最低值的1/3~1/4。
