转子流量计的工作原理

转子流量计是变面积式流量计的一种,转子流量计的工作原理在一根由下向上扩大的垂直锥管中,圆形横截面的浮子的重力是由液体动力承受的,浮子可以在锥管内自由地上升和下降。在流速和浮力作用下上下运动,与浮子重量平衡后,通过磁耦合传到与刻度盘指示流量。

转子流量计的工作原理

转子流量计由两个部件组成:部件一是从下向上逐渐扩大的锥形管;部件二是置于锥形管中且可以沿管的中心线上下自由移动的转子。

通常采用两种方法使转子在锥形管的中心线上下移动时不碰到管壁,:一种是在转子中心装有一根导向芯棒,以保持转子在锥形管的中心线作上下运动;另一种是在转子圆盘边缘开有一道道斜槽,当流体自下而上流过转子时,一面绕过转子,同时又穿过斜槽产生一反推力,使转子绕中心线不停地旋转,就可保持转子在工作时不致碰到管壁。

转子流量计的转子材料可用不锈钢、铝、青铜等制成。

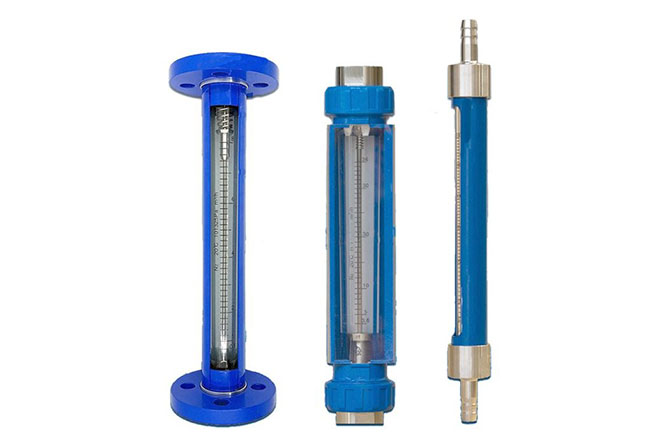

怎么样读取玻璃转子流量计的读数/刻度

玻璃转子流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子。当流体自下而上经锥形玻璃管时,在浮子上下之间产生压差,浮子在此差压作用下上升。当此上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时,浮子处于平衡位置。因此,流经玻璃转子流量计的流体流量与浮子上升高度,即与玻璃转子流量计的流通面积之间存在着一定的比例关系,浮子的位置高度可作为流量量度。

抛开其他不管,玻璃转子流量计结构组成上,玻璃管和浮子这两点对读数来说是很重要的,玻璃管上标有刻度值,所以也称为流量刻度管。浮子的种类可能有好几种,一般来说都是转子流量计读数都是读取横加面积最大的位置。

转子流量计测量方法

将衔接上透明的水管,用水柱高坐压力,用高灵敏度数字万用表测量电压,传感器接上12v电压。记录数据。如成线性关系,则表示性能稳定,可以使用。差压式压力传感器通过气管被连在两取压管上。当有液体流过导液管时,输入管与输出管之间会产生的压力差,输入管压力大于输出管的压力。由差压式传感器检测这个压力差,并转换成电压信号。

转子流量计的调试期故障调试期待故障一般出现在仪表安装调试阶段,一经排除,在以后相同条件下一般不会再出现。常见的调试期故障一般由安装不妥、环境干扰以及流体特性影响等原因引起。输出信号亦会有一定程度波动。两种或两种以上液体作管道混合工艺时,若两种液体电导率(或各自与电极间电位)有差异,在混合未均匀前即进入流量传感器进行流量测量,输出信号亦会产生波动。传感器可以水平和垂直安装,但是应该确保避免沉积物和气泡对测量电极的影响,电极轴向保持水平为好。垂直安装时,流体应自下而上流动。传感器不能安装在管道的最高位置,这个位置容易积聚气泡。
