石化罐区液位计常见故障分析

摘要：在石油化工领域, 因存放石油的罐体形状不一样, 包括球罐、内浮顶罐等, 因罐体的容量、形状的不同, 就产生了对测量罐内的存放液体的一系列问题。对于这些特殊罐内液体的测量会采用液位测量的方式, 常用的液位测量计包括法兰式液位计、雷达液位计、伺服液位计和光导液位计。针对石油罐区的液位计测量常见的故障进行了分析, 并提出解决方法和一些注意事项。

随着社会的不断进步, 经济的不断繁荣, 工业自动化水平的不断发展, 对现场仪表维护处理的技术水平提出了更高的要求。国内外的石油化工行业都是根据不同的测量原理和方法进行液位计的选择。目前我国石油化工行业液位计的应用***广泛的是雷达液位计和伺服液位计。本文将针对雷达液位计进行详细的叙述和常见问题的分析和预防。

雷达液位计的基本工作原理就是发射、反射和接收。雷达传感器的天线是以波束的形式发射电磁波信号, 发射波在被测物体上的表面进行反射, 反射回的信号仍由天线接收。发射及反射波束中的每一点都采用超声采样的方法进行采集。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和的测量。见图1.

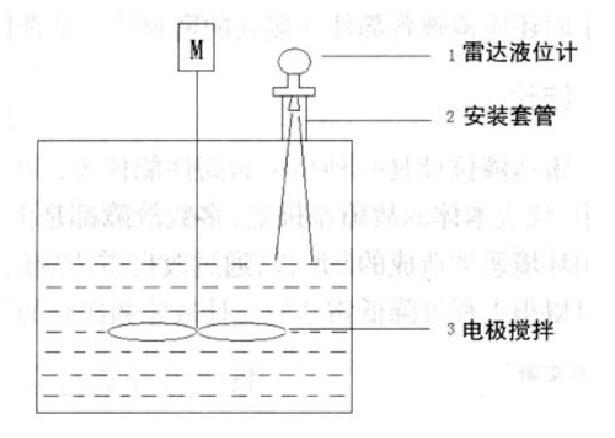

图1 雷达液位计工作原理图



即使工况比较复杂的情况下, 存在虚假回波, 用***新的微处理技术和调试软件也可以准确地分析出物位的回波。智能雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量, 适用于温度、压力变化大;有惰性气体及挥发存在的场合。采用微波脉冲的测量方法, 并可在工业频率波段范围内正常工作。波束能量较低, 可安装于各种金属、非金属容器或管道内, 对人体及环境均无伤害。

雷达液位计因为其测量范围大、测量精度高、测量死区小、耐高温的优点被化工行业广泛应用。雷达液位计可以测量液体、固体介质, 比如:原油、浆料、原煤、粉煤、挥发性液体等。这一特性正好适用于石油化工行业的特点。雷达液位计可以在真空中测量所有介质常数>1.8的介质, 测量范围可达35 m。石油罐区的罐桶都是不一样大小, 雷达液位计可以适合于石油化工行业的所有罐桶形状及大小的要求。它不受噪声、蒸汽、粉尘、真空等工况影响;不受介质密度和温度的变化, 过程压力可达40 bar, 介质温度可达300℃。在石油罐区密封的环境内, 可以达到准确的测量要求, 同时, 安全性也比较高。

雷达液位计***大的特点就是在恶劣的条件下功效显著。无论被测量的是有毒物质还是腐蚀性的介质, 还是固体、液体, 任何形状的任何种类它都可以准确测量。由于电磁波的特性, 不受周围环境的影响, 雷达液位计不受温度、压力和气体的影响, 可以快速准确地测量不同介质的液位。因为微波信号可以穿透任何物质, 几乎不受干扰, 并且与测量介质不会产生直接的接触。雷达液位计微波的发射功率很小, 不会对人的身体产生危害。

雷达液位计是根据微波在发射、反射、接收这一过程中的时间行程或频率差来测量的, 因此, 仪表理想的使用条件是微波不受任何干扰地到达被测介质液面, 但应用中这种要求难以满足。工业槽罐中的下料口、蒸汽加热盘管、搅拌叶片、温度元件、固定钢梁等都会产生干扰回波。

故障表现为实际液位和测量值的变化趋势一致, 但数值不相等。这是一种常见的、较单纯又容易消除的故障。采用传统的绳测法测量真实的上空距离, 如果实测值与仪表显示上空距离相一致, 证明仪表本身品质没有问题。由雷达液位计的工作原理可知, 实际液位由空罐距离E减去测量参考点到介质表面的距离D求得, 因而空罐高度必须准确无误才能保证测量准确可靠, 所以, 在标定前必须实地测量, 以取得***真实的数据。如果仪表接入计算机系统, 还应检查仪表满量程参数和计算机组态数据是否一致。

故障表现为液位变化而测量值恒为常数, 当储罐排空或将满时仪表保持一个明显的假料位, 也或者表现为槽罐内物料将满时显示弹回一个低值。造成这类故障的通常是以下原因:①天线结疤。厚而湿的结疤会对微波产生强烈的反射, 使仪表测量值保持一个恒定的高液位值。②物料排空时天线或附近的凝聚物产生干扰回波。③物料排空时, 槽罐内固定组件引起强烈回波。

针对上述情况应采取以下方法进行解决:①仔细清理天线和天线附近的附着物。②激活并合理地设置“窗口抑制”距离。“窗口抑制”也被称为“近现场抑制”, 此功能用以消除安装法兰焊缝、天线或其附近挂料对测量的影响, 是优化测量的一种有效手段。它通过设定近现场抑制距离, 仪表将此范围内的回波注册为干扰回波不进行测量。③“固定组件回波抑制”。雷达液位计除了由软件智能滤除干扰回波外, 还可以通过注册干扰波的方法进行固定组件回波抵制。④槽内物料将满时仪表显示一个比较低的料位, 是由于液面升高槽内多重回波增加, 程序处理时将一束时间行程较长的回波错误地识别为测量回波, 从而计算出较大的上空距离。针对这种情况, 应修改近现场抑制距离, 以消除多重回波的影响。

在槽内由于搅拌介质表面剧烈起伏, 或是因为下料使得槽内临时性干扰回波增强, 从而测量值波动。除了改善应用参数 (激活浮点平均曲线算法) , 激活近现场抑制, 增大输出阻尼外, 还应检查仪表的安装位置, 或是考虑安装更大规格的天线。

根据平时积攒的经验, 如果是卡件供电的两线制仪表, 还应检查DCS模拟量输入卡件是否有足够的带负载能力。沉降160槽雷达液位计曾出现被测液面平稳但测量值剧烈波动的故障, 在进行全面检查后确定是DCS系统的AI卡带负载能力不够。将仪表由卡件通道供电改为外供电方式, 测量信号经隔离器送入卡件, 仪表故障消失。

故障表现为仪表出现“失波”错误或死机。在对低介电常数液体进行测量时, 因为液体的反射能力弱, 经常会出现失波的现象, 但在氧化铝行业不存在液体反射能力弱的问题, 因此失波多是由于漩涡、湍动的液面、稠而厚的泡沫使得雷达波扩散或被吸收, 因而回波微弱甚至没有回波。对待这种情况, 应根据容器内工艺特性设定***优的应用参数。

采取以上措施没有明显效果的话, 应改换安装位置或更大尺寸的天线, 以增强回波强度。使用导波管或旁通管是解决失波现象频繁的有效方法, 但安装工作量大, 而且不适于易结疤料浆。

雷达液位计常见故障及解决方法, 具体见表1.

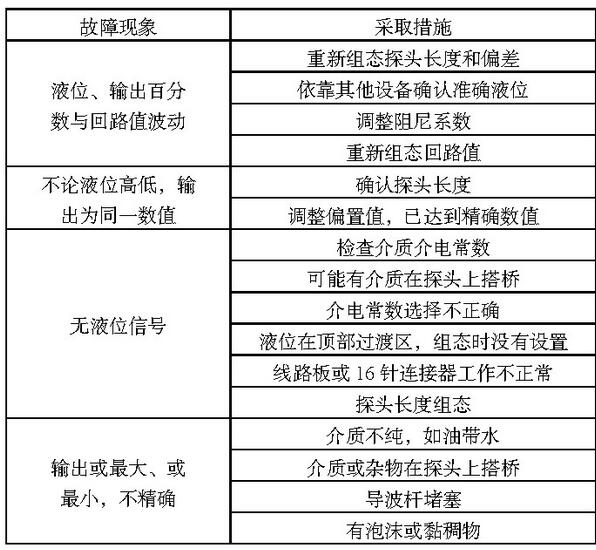

表1 常见故障及解决方法    下载原表

大型石油化工行业的液位测量选用了雷达液位计进行测量。这种测量方法满足了石油化工行业对精度性、重复性、稳定性的测量需求。雷达液位计是目前各类液位测量仪表中适用范围***广、测量***、维护***方便的一种。随着价格的降低, 性价比的提高, 应用将会越来越广泛, 在液位测量中发挥越来越重要的作用。

雷达液位计在石油化工行业中的使用中会遇到很多日常问题, 对此, 要及时发现和解决, 防止在以后的工作中出现状况。更何况石油化工行业也是属于高危行业, 日常工作的细致对安全工作是有帮助的。
