电磁流量计与质量流量计区别


文章日期:2019-08-15|阅读数:


电磁流量计与质量流量计都是工业上常用的测量器械,但是二者谁比较好呢,下面华云仪表就从工作原理,选型和优点上为大家介绍电磁流量计与质量流量计区别。

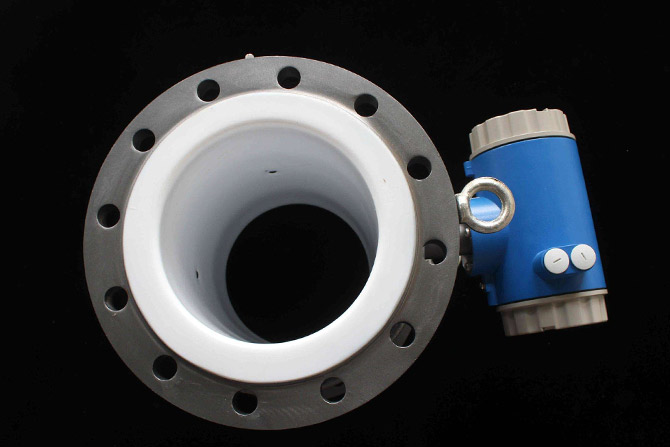

电磁流量计与质量流量计区别

电磁流量计与质量流量计原理上的区别

电磁流量计工作原理

电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损极小,可测流量范围大。最大流量与最小流量的比值一般为20:1以上,适用的工业管径范围宽,最大可达3m,输出信号和被测流量成线性,精确度较高,可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。但它不能测量气体、蒸汽以及纯净水的流量。

当导体在磁场中作切割磁力线运动时,在导体中会产生感应电势,感应电势的大小与导体在磁场中的有效长度及导体在磁场中作垂直于磁场方向运动的速度成正比。同理,导电流体在磁场中作垂直方向流动而切割磁感应力线时,也会在管道两边的电极上产生感应电势。

质量流量计的测量原理

质量流量计是采用感热式测量,通过分体分子带走的分子质量多少从而来测量流量,因为是用感热式测量,所以不会因为气体温度、压力的变化从而影响到测量的结果 。质量流量计是一个较为准确、快速、可靠、高效、稳定、灵活的流量测量仪表,在石油加工、化工等领域将得到更加广泛的应用,相信将在推动流量测量上显示出巨大的潜力。

质量流量计是不能控制流量的,它只能检测液体或者气体的质量流量,通过模拟电压、电流或者串行通讯输出流量值。但是,质量流量控制器,是可以检测同时又可以进行控制的仪表。

质量流量控制器本身除了测量部分,还带有一个电磁调节阀或者压电阀,这样质量流量控制本身构成一个闭环系统,用于控制流体的质量流量。质量流量控制器的设定值可以通过模拟电压、模拟电流,或者计算机、PLC提供。

电磁流量计与质量流量计选型上的差别

电磁流量计选型原则

根据测量对象、测量介质参数和工作条件选择流量计的类型、规格和安装方式,是电磁流量计选型的最重要环节。对于最终使用的单位来说,选择要点如下:

1.精度等级和功能

根据测量要求和使用场合选择电磁流量计精度等。比如用于贸易结算,产品交接和能源计量的场合,应该选择精度高级(比如1.0级,0.5级或者更高)

2.测试介质流速、仪表量程与口径

测量一般介质时,电磁流量计的满度流量可以在测量介质流速0.5-12m/s宽范围。选择仪表规格(口径)不一定与工艺管道相同,应视测量流量范围昌否在流速范围内确定。即当管道流速偏低,不能满足流量仪表要求时需要缩小仪表口径,从而提高管内流速,得到满意的测量结果。测量导电性良好液体,最大流速不超过5m/s,经济流速范围在1.5m/s~3m/s.

3.电极材料和接地环材料

电极对测量介质的耐腐蚀性决定选择什么电极材料,同时要求电级不能出现表面效应。也就是说,电极的耐腐蚀性是选择材料的重要依据。

接地环材料应与电极相同,不然的话易产生电化学的极化电势。一般选用316L或哈氏合金,从经济上考虑比较少采用钽、铂等贵属。

金属工艺管道和介质直接接触,接地线直接和金属管道或法兰连接,所以不需要接地环。

质量流量计选型原则

1、依据被测流体的类型挑选流量计的结构

科氏力式质量流量计的丈量管有许多方式,需依据被测介质的类型来考虑选用。准则上讲,粘度不高的纯净液体对丈量管的形状无甚要求;当丈量含有少数气泡的液体、含有固体颗粒的浆液以及高粘度液体时,应选用丈量管不易聚积气泡或固体颗粒、内壁不易粘附介质的形状;若用于食品行业,丈量管应便于清洗。

2、安全性准则

当丈量具有腐蚀性的流体时,应留意丈量管的耐腐功用,并且传感器外壳也应具有必定的防腐性。如果检测管破裂,在处理之前应有安全防护办法。不同介质的腐蚀性不同,不同材质的防腐目标不同,应留意区别对待。丈量具有磨损性的介质,应考虑丈量管的耐磨性。

3、流量规模

考虑流量规模应遵守两个准则:首先,天辰博锐流量计的流量规模应能掩盖被测介质的工艺流量规模。其次,常用工艺流量应落在流量计的经济流量规模之中。所谓经济流量规模,在此有两层意义:一是因为科氏力式质量流量计,其零点稳定性对下限流量的丈量准确度影响较大。

4、准确度

对准确度等级的要求,应依据丈量目标和意图来确认,一起要留意产品准确度等级的计算办法以及到达该等级的运用条件或约束要素。一般来说,科氏力式质量流量计以带零点稳定性的流量读数的百分比来表明准确度等级,也有的产品用不同流量段对应不同差错限的办法表明,也有部分产品在低流速段是用满量程的百分比来表明差错等级的。

5、压力丢失

现场丈量中,对流量计的压力丢失总有必定的要求。当介质的密度、粘度和流量确认后,流量计的压损大小取决于其结构,对科氏力式质量流量计便是取决于口径、流通面积和丈量管形状;当传感器的结构方式确认后,流量越大,压损越大。在选型中计算压损时,应充分考虑以下各点:工艺管线中的流量以及答应的压损;传感器在答应压损条件下是否满足丈量准确度的要求;过程流体粘度和密度的改变对压损的影响;在应用中应防止因压损过大使液体汽化。当其他条件相一起,应选用压力丢失较小的流量计。

6、其他功用要素的考虑

一是考虑流量计的附加丈量功用,如科氏力式质量流量计丈量介质温度、密度的准确度;二是考虑质量流量计的体积、分量以及专用电缆的约束等影响装置的要素。

电磁流量计与质量流量计各自的优点

电磁流量计的主要优点

(1)电磁流量计的输出只与被测介质的平均流速成正比,而与对称分布下的流动状态(层流或湍流)无关。所以电磁流量计的量程范围极宽,其量程比可达20:1,有的甚至可达100:1的量程比。

(2)工业用电磁流量计的口径范围极宽,从几个毫米一直到几米,而且国内已有口径达3m的实流校验设备,为电磁流量计的应用和发展奠定了基础。

(3)电磁流量计的传感器结构简单,测量管内没有可动部件,也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失,是流量计中运行能耗最低的流量仪表之一。

(4)电磁流量计无机械惯性,反应灵敏,可以测量瞬时脉动流量,也可测量正反两个方向的流量。

(5)可测量脏污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件,与被测流体接触的只是测量管内衬和电极,其材料可根据被测流体的性质来选择。例如,用聚三氟乙烯或聚四氟乙烯做内衬,可测量各种酸、碱、盐等腐蚀性介质;采用耐磨橡胶做内衬,就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。

(6)电磁流量计是一种体积流量测量仪表,在测量过程中,它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响。因此,电磁流量计只需经水标定后,就可心用来测量其它导电性液体的流量。

质量流量计的优点

1、质量流量计直接测得流体的质量流量,其变送器转换的电流信号无需开方;

2、使用寿命长,维护率低:质量流量计的测量主体为一根 U 形管,U 形管两开口端固定,流体由此流入流出,管道内无障碍物,无可动部件,故障因素少,安装维护方便;

3、多功能:质量流量计可同时测得流量、密度、温度等多个现场变量,变送器有两路可以单独组态的输出信号,可用于显示流量、密度、温度等测量值,一台质量流量计可替代多台测量仪表;

4、精度高:对于液体大都能够达到±0.1(零点的稳定性/实际流量)×100%,气体能达到±0.5(零点的稳定性/实际流量)×100%,裂解炉进料控制中使用的质量流量计的零点稳定性分别是CMF200M418NU 型为2.18KG/H,CMF200M419NU 型为2.18KG/H和CMF300M426NU型为6.80KG/H;

5、质量流量计的阻尼时间可调;

6、质量流量计具有很强的回路自诊断功能,方便故障查找。
