雷达物位计的调试方法

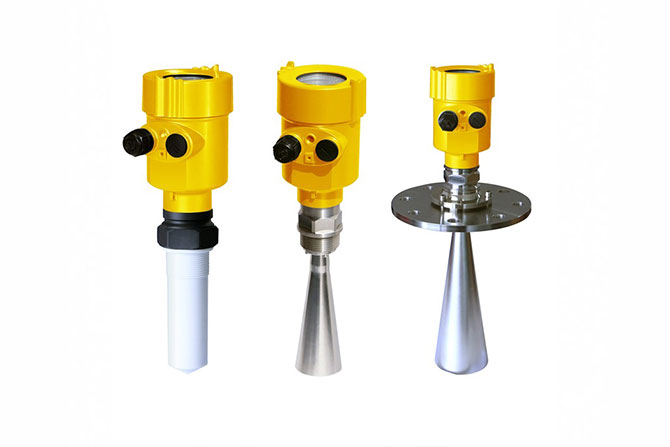

雷达物位计是先进的测量仪表，适用于固体料、过程容器或强粉尘易结晶、结露场合。具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。可以适应高温、高压、蒸汽等恶劣的生产环境。由于雷达物位计在工业生产过程中有着很重要的作用，进行调试过后才能使用。下面我们就给大家讲讲雷达物位计的调试方法：





首先，可以通过GDPF软件来测量，雷达物位计上的传感器都能用软件来测试。在用软件测试雷达物位计的时候，要在其适配器之前安装一个电阻，不过如果是一体式的电阻，就不用再加外部电阻了。



其次，也可以通过显示调整模块GPM来调试雷达物位计，即一种智能调节雷达物位计的软件，用这种软甲来调试雷达物位计是非常方便的，而且调试的精度很准确。



还可以应用HAPRT手持编程器来进行调试雷达物位计，这种编程器的调试效果也不错。现场编程模块拥有6个按键和一个液晶显示屏，这些按键是可以调整菜单的，它的功能强大，相当于是一个分析处理仪表。



如何安装雷达物位计



雷达物位计身兼众多优点，温度、压力适应性强是最显著的特点，而且在测量时不会因为被测物体的挥发性受到影响，它的波束能量很低，在工业频率波段内完全可以正常工作，丝毫不会多人体和环境造成任何伤害。雷达物位计的精确度以及精密度非常的高，要经过专业的安装，正确的使用，才能得到精准良好的测量效果。所以在安装和使用的时候一定要根据北京慧博新锐科技有限公司专业的工程师进行详细讲解，需要注意以下一些问题。



1. 不要把设备安装在进料口、进料帘、漩涡等位置，被测物体在注入的时候会产生部分幅度造成虚假回波，导致数据不精确。漩涡则会引起不规则液位，影响微波信号产生散射，造成信号衰弱，导致数据不正确，所以要注意。



2. 安装的容器内配有搅拌器，搅拌时会产生不规则漩涡，造成信号衰减，而且搅拌器上的叶片也会反射微波信号，造成虚假数据。尤其是在被测量的物体，物体相对介电常数较小并且达到低液位的时候，搅拌器对设备探测的数据造成的影响十分严重。所以雷达物位计的安装要避开搅拌器附近。



3. 面对具有腐蚀性和已结晶的物体液体时，为了防止雷达物位计的传感器受到影响，一般都会采用配备聚四氟乙烯防护膜和分体法兰式结构的仪器型号。但是零件的耐高温程度不是太高，聚四氟乙烯只能达到200℃。所以为了避免因零件原因对测量数据产生影响，安装是要求法兰端面和最高液位之间要保持一定的安全距离。



4. 如果安装的容器是一个凹形或者锥形，那么调试的时候一定要注意雷达波束要达到容器最低点的位置，如果被测物体的液位低于雷达波束记录的最低点，那么将无法测量，所以安装是要尽量的对最低点位置进行调整，确保测量数据的正确性。



雷达物位计安装注意事项



雷达物位计能否准确丈量，依靠于反射波的信号。假如在所选择安装的位置，液面不能将电磁波反射回雷达天线或在信号波的范围内有干扰物反射干扰波给雷达物位计，雷达物位计都不能准确反映实际液位。因此，公道选择安装位置对雷达物位计十分重要，在安装时应留意以下几点：



(1)雷达物位计天线的轴线应与液位的反射表面垂直。



(2)槽内的搅拌阀、槽壁的黏附物和蹊径等物体，假如在雷达物位计的信号范围内，会产生干扰的反射波，影响液位丈量。在安装时要选择合适的安装位置，以避免这些因素的干扰。



(3)喇叭型的雷达物位计的喇叭口要超过安装孔的内表面一定的间隔(>10mm)。棒式液位计的天线要伸出安装孔，安装孔的长度不能超过100mm。对于圆型或椭圆型的容器，应装在离中央为1/2R(R为容器半径)间隔的位置，不可装在圆型或椭圆型的容器顶的中央处，否则雷达波在容器壁的多重反射后，汇集于容器顶的中央处，形成很强的干扰波，会影响正确丈量。



(4)对液位波动较大的容器的液位丈量，可采用附带旁通管的液位计，以减少液位波动的影响。



安装完毕以后，可以用装有MAT软件的 PC机观察反射波曲线图，来判定液位计安装是否恰当，如不恰当，则进一步调整安装位置，直到满足为止。
