电磁流量计为什么容易雷击


文章日期:2019-08-22|阅读数:


电磁流量计为什么容易雷击?夏天是雨季,经常下雨打雷。而雷电是带有强大电流的,在电磁流量计的配件当中,一旦雷电击中传导设备,强大的电流进入到转换器中会烧坏转换器以及电源,严重地甚至烧坏主控板,雷电一般都是电子产品的克星,所以一般电子产品或者带有电子元件的设备都需要防雷电,那么电磁流量计在夏天怎样防雷呢?

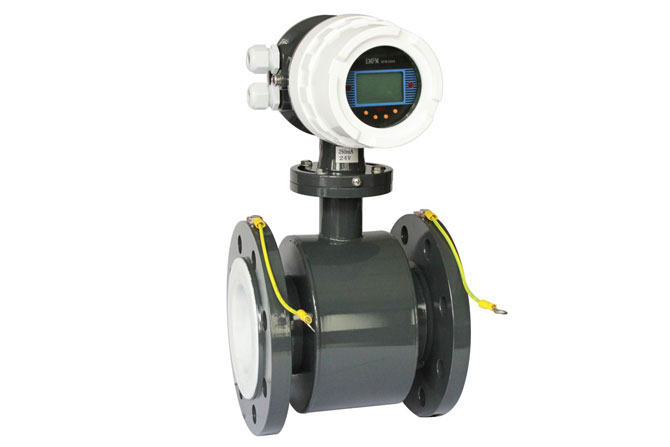

电磁流量计为什么容易雷击

一、雷击的形式

雷击从方式上可分为直接雷击与感应雷击两种,对外表体系能够发生的损害方式划分为下列几种:

1. 直接雷击

雷电直接击中现场外表设备或与之衔接的管路,通常会损坏外表的传感器模件而且能够损坏变送器的电子线路板。雷电流在沿外表支架流入大地的过程中,发生强壮的感应磁场,能经过信号传输线路耦合到控制室DCS 等电子设备内,损坏DCS 等电子设备。

2. 感应雷击

(1)静电感应。当雷云来暂时,地上物体,尤其是导体聚积很多电荷发生放电,放电电流若进入现场外表和用电设备,形成设备损坏。

(2)电磁脉冲辐射。雷电流在其通道周围的空间发生电磁场,向外辐射电磁波,耦合到控制室的计算机、外表和现场仪器外表,以及各类金属导体上,发生感应电动势或感生电流,形成设备毛病,损坏致使控制体系失灵。

3. 雷电过电压侵入

直接击雷或雷电感应都能够使导线或金属管道发生过电压,此雷电过电压沿各种金属管道、电缆槽、电缆线路就能够将高电位引进外表体系,形成搅扰和损坏。

4. 反击

防雷设备接闪时,强壮的刹那间雷电流经过引下线流入接地设备,因为大地电阻的存在,雷电电荷不能疾速向大地泄放,必定会引起有些地电位上升(能够上百千伏),若是外表控制体系的接地体与该点没有满足安全间隔,它们之间就会发生放电,形成反击电流,可直接击穿用电器的绝缘有些,会对外表控制体系发生搅扰甚至损坏。

二、电磁流量计防雷措施

防雷主要有下面7个需要注意的地方:

1、制定工作计划和管理制度,在每年的雷雨季节前对所有用户安装的电磁流量计做定期检查。

2、测量全部接地装置,应符合安全要求。若发现接地电阻值有很大变化时,应对接地系统进行全面检查,必要时可补打接地桩。

3、转换器和传感器之间的信号电缆长度不能大于50M,且信号电缆必须用镀锌管套穿。如镀锌管在空中,应把镀锌管用导线可靠接地,接地电阻小于10。

4、供电电源为220v单向交流电,在仪表箱里面加装空气开关,避雷器和空气开关并联连接,导线从空气开关出来后接一个三项插座。

5、检查接地装置周围的土壤有无沉陷现象等。

6、外部防雷(包括避雷针、避雷带、引下线、接地极等等)和内部防雷。在需要保护设备的前端安装合适的防雷器,使设备,线路与大地形成一个有条件的等电位体。两者相辅相成,缺一不可。外部防雷系统保护建筑物本体免受雷击,而内部防雷是防止感应雷和其他形式的过电压侵入设备造成损坏,这是外部防雷无法保证的。

7、避雷器接地线长度不能超过1M,截面积大于6MM方的多股铜芯绝缘导线。如附近没有地网,应在避雷器附近作一个简易地网,方法如下:用三条长度为1.5M的扁钢或者角钢,按正三角形排列打入地下,上面用扁钢条把三条扁钢焊接起来,在其中一角焊接螺栓,然后把避雷器接地线接上即可220VAC避雷接地线地平面安装面板。

三、为什么电磁流量计接地很重要

电磁流量计中一个重要的组成部分,接地部分,今天来讲讲其重要性。因为本身电磁流量计电位信号是小信号,碰到干扰马上就冲掉正常信号了。接地可以避免流体在管道中冲刷产生的电势,同时让测量电势的零和介质的零相同,避免差生误差。就是配了接地环,然后把接地环接到管道上。如果是带衬里,还要电极来接地。

电磁流量计信号较弱,满量程时仅2.5~8mv,流量很少时仅几微伏,外界略有干扰就会影响测量精度,因此,变送器外壳、屏蔽线、测量导管以及变送器的管道都要接地,并要单独设置接地点,绝不能连接在电机、电器等公用地线或上下水管道上。转换器部分已通过电缆接地,故勿再接地,以免地电位不同而引入干扰。

如何选择电磁流量计的接地环呢?目前,电磁流量计主要是为供水企业水计量贸易专门设计的,具有防水、防腐、防干扰、防雷击的能力。电磁流量计的管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。关于接地环选择上,下面做个简单的介绍。

1. 保护环:F46衬里传感器宜选用保护接地环,通过螺钉固定在法兰上,保护内衬的翻边不受损伤。

2. 接地环材质为不锈钢1Cr18Ni9Ti,特殊要求订货时可以另行说明。

3. 标准接地环:在塑料及为防护电解腐蚀而内、外壁都是绝缘的阴极保护管道上,传感器两侧必须安装接地环。

4. 带颈保护环:若介质磨损性较强,应选用带颈保护环以保护衬里。

用电磁流量计测量液体的体积流量,不受液体的温度、压力、密度、粘度等参数的影响,故无需进行修正计算或参数补偿。故电磁流量计被广泛应用于化工、石油冶金、化学纤维、水泥制造等工业生产各部门中。
