超声波物位计如何调试


文章日期:2019-08-25|阅读数:


超声波物位计如何调试?超声波流量计安装过程中一般会遇到或多或少的问题,影响超声波流量计的使用,甚至使流量计安装时就调试不了。

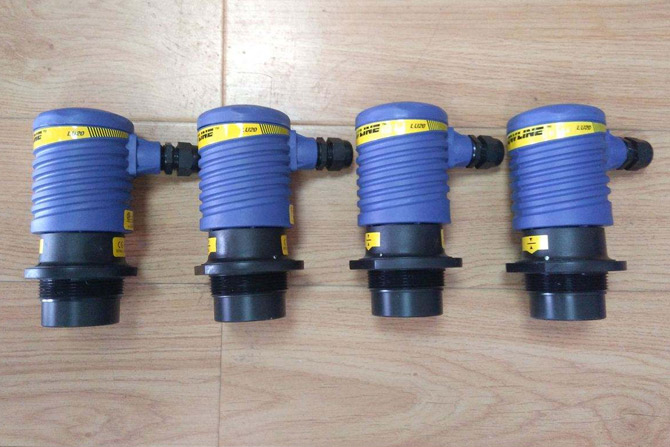

超声波物位计如何调试

一、超声波液位计安装调试说明:

1、液位计的换能器是安装在一些可以接触介质的地方,这样它在进行检测的时候才不会遇到障碍,就可以减少测量时候的误差,从而提高测量精度。

2、在液位计换能器在接收和传送的时候,有一定的测距范围是不可测的也就是盲区,由于没有办法识别出来,所以为了能够提高其测量的精度,在测量物位的时候应该尽量在盲区之外。

3、在进行液位计的检测的时候,要观察其固体物料是不是平整的,选择合理的安装位置,这样换能器就能在测量物质的平均高度值上很好地测量了。

4、在安装液位计的时候,大家要注意避免出现零反射情况。超声波物位计如果发出了脉冲声波,但是没办法接收到,那么检测仪器就不能完成检测工作,就会出现误差影响测量仪器的测量精度。

二、超声波流量计调试不出来应该如何解决

一般在安装流量计时测量有影响的因素可分为两种,外部干扰和管道内部干扰。

(一)外部干扰:

外部干扰主要有电源干扰和电磁场干扰,两种干扰方式一般会同时存在,我们采用以下方式判断。

(l)电源干扰:一般是在超声波流量计使用市电供电时才会发生,产生原因一般是市电电压不稳定或频率时刻变化,影响流量计对仪表信号的判断,导致流量计信号识别出错,无法调试。如要判断是否是这个原因导致的流量计故障,需准备一个电压达到流量计供电要求的独立电源(苗电池或干电池)给流量计供电,如果问题消除便说明是这个问题,反之则不是。

(2)电磁场干扰:电场、磁场干扰一般是由于现场的变频设备或高压供电设备、输电设备等引起。

超声波流量计的传感器输出信号为毫伏级的电压信号,因信号电压微弱,易受外在的电场和磁场干扰改变电压值,导致流量计识别信号出错,致使流量计无法调试。如需验证是否为电场干扰,只要将流量计安装位置远离存在干扰源(变压器、变频器、高压电线、其他大功率用电设备)的位置 6米以上,再安装一次,即可验证。

解决方法:

1、电源干扰:电源干扰是由于电源出现问题,一般解决方式有:在电源上安装隔离器,使用带滤波功能的开关电源,更换市电取电位置(远离变频器,且电源前端不能与变频器有直接接触),使用太阳能板和蓄电池供电。

2、电磁场干扰源于变压器、变频器、高压电线、大功率用电器等,一般外碑方式为更换安装位置,流量计测专渝线需远离以上干扰源。

(二)管道内部干扰:

在超声波流量计安装符合条件的情况下,还能影响流量计的就只有介质内部的因素了。一般内部因素为固体颗粒物或悬浮物、空气。超声波流量计无法穿透固体颗粒,导致传感器无法收到超声波信号,影响流量计测量。测量介质中的气泡会使流量计传感器发出的超声波发生折射,导致上游(下游)传感器无法收到来自下游(上游)传感器发出的信号,影响流量计测量或使流量计无法测量。

判断方法:最简单的判断方法为在出口看,无论是悬浮物还是固体颗粒都可以在出口处看到.如果出口在水下,还可以看到管道内的气泡冒出。另一种判断方式为“听“,将耳朵贴到管道上,如有气泡,可听到管道内有哗哗的流水声,如有固体颗粒物,可听到有固体拍打管壁的声音,如果这些都没有,管道内水声则很小,几乎听不到水声。一般的抽水口长时间抽水后基本不会有悬浮物。

解决方法:管道内的固体颗粒一般使用沉沙器便可解决,气泡则可使用安装消气过滤器消除,如果气泡是从管道内部产生的,则可更改安装位置。

三、超声波物位计故障问题与解决

出现故障指示灯常亮的情况主要有以下两种,解决方案如下供参考:

1.在超声波持续零液位时,顶部灯亮,输出电流为22mA。而且隔一段时间后恢复液位时,故障不能自动解除,需关电重启后正常,给客户带来不必要的麻烦甚至损失。

出现这种故障是安装附件的选择问题。由于超声波液位计是全球0度发射,优点上面也介绍了。它的另外一个与众不同的特点是,超声波的发射除了平面头外,在螺纹这里也是有发射的。如果持续的零位,再加上安装件选用金属支架。超声波液位计就会识别到支架部分的信号强度大于平面头接收的信号强度。而金属支架部分与发射波之间处于盲区距离。所以超声波处于保护状态,故障灯常亮,输出22mA。解决的办法就是选用非金属支架。因为选用非金属支架后,螺纹处的发射波能穿透出去,而零点液位的回波信号绝对会大于螺纹处的回波信号。

2.经调试与重新编程后,顶部故障灯常亮,输出电流为22mA。出现这种故障情况,经实际查证,还是在编程与调试过程中,未能按照说明书要求。造成的程序紊乱而自保状态。客户在调试编程超声波液位计时,未能等到指示灯正常闪动,或则编程方法步骤根本不对,处于不稳定的编程调试。如果多次反复未依要求编程调试,超声波液位计将拒绝工作而自保。出现这种故障的解决方法是先将超声波液位计按要求复位,再进行重新编程。如果在未复位的情况下多次再编程,会出现以上故障。
