压缩空气流量计安装说明


文章日期:2020-03-15|阅读数:


流量计的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响仪表的使用精度,重则会影响仪表的使用寿命,甚至会损坏仪表。安装环境要求:

1. 尽可能避开强电设备、高频设备、强开关电源设备。

2. 流量仪表应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游2D处加设管道紧固装置,并加防振垫,加强抗振效果。

3. 仪表在在管道上可以水平、垂直或倾斜安装

4. 仪表最好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。


仪表管道安装要求:

安装流量计前先把管道内的灰尘焊渣清理干净。

流量仪表对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。

DN80流量计安装位置  前端远离弯头或者阀门20D1.6m),流量计后端远离弯头或者阀门5D0.4m)。

(流量计安装位置距离前后弯头阀门等越远越好)

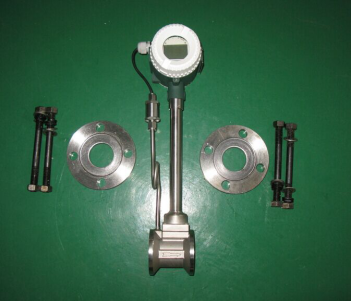

1.打开流量计包装箱首先检查流量计,法兰,螺栓螺母垫片是否完好。

  打开流量计包装箱首先检查流量计,法兰,螺栓螺母垫片是否完好。

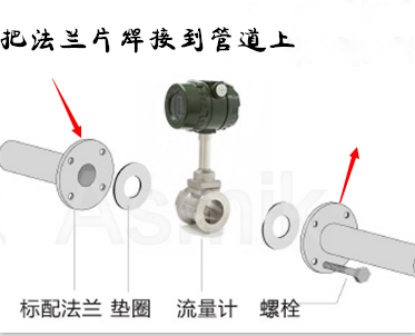

2.把法兰片焊接在管道上

打开流量计包装箱首先检查流量计,法兰,螺栓螺母垫片是否完好。
