可逆式孔板流量计和可变式孔板流量计


文章日期:2018-02-19|阅读数:


一、前言:

 在化工、炼油、电力、冶金等工业生产上,使用***早的节流装置的流量计有孔板流量计、文丘里(Ventnri)管流量计和喷咀流量计等。上述流量计均是流体流动方向为单向流动以及节流面积比不能改变的流量计。本文所讨论的可逆式孔板流量计和可变式孔板流量计即是前者将节流开孔口的两边同时倒角,且倒角园半径r取为相同以及在流量测量时与流体流动方向无关的流量计。而后者为将流体压力作用在孔板上,使其产生挠度效应,其节流孔板的节流面积比可随流体流量的改变而发生变化的流量计。上述两种流量计均是处于试制阶段的新型流量计。本文将着重讨论其设计原理及实验结果。

二、设计原理:
1.可逆式孔板流量计的设计原理

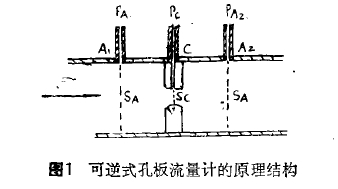

图 1 可逆式孔板流量计 的原 理结构
图1可逆式孔板流量计的原理结构

 如图1所示,若在两边对称的园形孔板中心纵向断面位置设置取压口C,并从取压口C的左右,仅离直圆管的两位置_L设置取压口A:、A:,则可构成本文所述的可逆式孔板流量计。假若从C的上游侧同时设置取压口A;,A:卿的场合,则其节流面积比日:为:日套二Sc/SA(1)式中cS为节流孔板的流通截面积,S人为直园管的流通截面积。假设在A,、AZ下游侧取压口中取出的压力为P*,在C处取出的压力为Pc,根据伯努利(Bernoltil)方程式和流体流动的连续方程式,则可获得流体的体积流量Q为:
式中a为流量系数,p为流体密度。若在使用A,、A:的平均压力的场合,假设在Al、A。取出的压力为P:,、PA:,则其平均压力丐为:

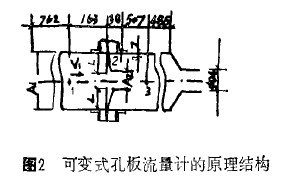

图 2 可变式孔板流量计的原理结构

四、结束语:
 本文所讨论的可逆式孔板流量计和可变式孔板流量计是两种具有实用价值的新型流量计。其设计原理简单,构思新颖。前者与流体流动方向无关,安装使用极为方便,后者低速流的测量精度较高及高速流的压头损失较小,加工制造容易。笔者认为若在体积和外形上进一步改进,在工业生产上将会有极大的应用前景。3。691。141
