科里奥利质量流量计检定中问题分析与处理


文章日期:2017-06-17|阅读数:


科里奥利质量流量计检定中问题分析与处理

科里奥利质量流量计(Coriolis Mass Flowmeter,简称CMF)是利用流体在振动管中流动时,产生与质量流量成正比的科里奥利力,通过测量科氏力,从而测得质量流量的仪表。由于科里奥利质量流量计精度高,且可以直接测得包括质量流量、密度和温度等重要参数,所以被广泛应用于贸易交接、工艺控制等领域。

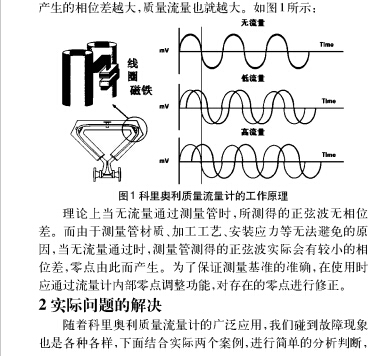

1科里奥利质量流量计的工作原理

科里奥利质量流量计分为传感器与变送器两部分,传感器作为测量部分包括测量管、驱动线圈和磁铁、测量线圈与磁铁、电阻温度计、核心处理器等。驱动线圈与磁铁配合使用,使科里奥利质量流量计传感器的测量管发生振动,经线圈驱动,使测量管以其谐振频率进行振动。而测量管两侧安装有检测线圈与磁铁构成的电磁检测器,当测量管振动时,两个检测线圈将持续产生正弦波信号。在没有流量通过时,形成的正弦波的相位差为零。当有介质通过测量管的入口测管和出口测管时,都会产生科里奥利力。这些力会使测量管彼此做相对扭曲振动。由于测量管的扭曲,使入口侧与出口侧的运动不同,因此检测组件上产生的正弦波出现不同步现象,即两个正弦波出现了相位差。而此相位差与质量流量成正比。科里奥利力越大
