上游阻流件对孔板流量计性能的影响


文章日期:2017-06-17|阅读数:


利用常压气体作为流动介质,以流出系数平均相对误差、线性度和不确定度为评价指标,通过实流实验,研究上游组合管件对孔板流量计测量性能的影响。根据不同的上游阻流件对孔板流量计测量精度的影响进行了实流实验研究。根据实验结果,为保证相对误差在可接受范围,给出对于不同形式的上游组合管件孔板流量计对前直管段长度的建议。

0.引言

根据海洋平台上特有的工艺处理模式和安装习惯,本文分别对中海油 2006 年以后投产的 9 个新建海洋平台 JZ25-1 CEP、JZ25-1S CEP、JZ25-1S WHPB、BZ26-3WHPA、BZ26-3  WHPB、SZ36-1  CEPK、JX1-1  CEPA、BZ19-4 WHPB、LD32-2 PSP 的三维模型进行了流量计安装上游的管件形式的整理,发现在上述平台上孔板流量计用于对天然气的计量占 76% ,少数是用于对消防水和回注水的计量。总结出 4 种常见的组合阻流件形式,开展上游组合管件对孔板流量计性能影响的研究,主要包括球阀 + 90°弯头、球阀 + 90°弯头 + 渐缩管 + 90°弯头、球阀 + 90°弯头 + 渐缩管、球阀 + 渐缩管。

1.实验平台的设计研究

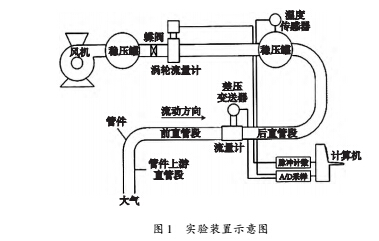

如图 1 所示为本文实验所采用的实验装置,此实验装置为天津大学过程检测和控制实验室的高精度常压气体流量实验装置。图中的风机通过外部的变频器装置不断地调节风机的风速,从管道入口抽取空气,为实验提供稳定的空气流体,通过稳压罐来达到稳压的目的。图中的涡轮流量计为标准表,空气流体通过涡轮流量计时,可以测得空气流体的标准流量。当空气流体通过孔板流量计时,在流量计的上游和下游会产生压差,这种压差可以经过高精度的差压变送器检测并转化成4 ~ 20 mA 信号,然后通过 16 位的 A / D 转换芯片,将模拟信号转化成数字信号送到计算机进行处理,稳压罐上的温度传感器将电压信号转换成对应的温度信号,送到16 位的模拟量信号采集卡 A / D 芯片进行处理; 同时模拟量信号采集卡 A / D 芯片还对标准表的频率进行采集。在计算机中安装实验标定系统软件,该软件是用

VB 进行编写的,支持多线程实时通信,通过这种软件,可以在计算机中实现不同的数据的显示与分析。

下面对实验装置中用到的仪器设备的性能参数进行说明:

标准表采用天津的华水涡轮流量计,测量范围在25 ~ 1 400 m3 / h 之间,精度为 0. 5% ,重复性为 0. 06% ; 温度传感器采用的是昆仑海岸温度传感器,精度为0. 1% ; 压力传感器为 ROSEMOUNT 3051 型号,精度为0. 075% ; 差压变送器为日本横河的 EJA110A,可测量的差压范围为 0 ~ 10 kPa,精度为 0. 075% ; 模拟量信号采集卡采用的是研华 PCI-1716,精度为 16 位。本次实验对象选择了 DN100 孔板流量计。

2.阻流件对孔板流量计测量精度影响的实验研究

2. 1  孔板流量计的基准实验

用于孔板流量计的基准实验的前直管段长 50D,后直管段长 10D,管道内流体流动为充分发展的湍流状态 。前期大量文献表明 前直管段长度达到 50D 时,可以认为流场已经充分发展; 同时,后直管段达到 10D,不会影响孔板流量计流出系数。阻流件实验均按照前直管段 50D,后直管段 10D 的直管段为基准进行比较,从而得到流出系数和流出系数相对误差的变化情况。

2. 2 上游阻流件对孔板流量计测量精度影响的实验研究

2. 2. 1 上游阻流件类型—DN100 球阀 + DN100 单弯头的实验研究

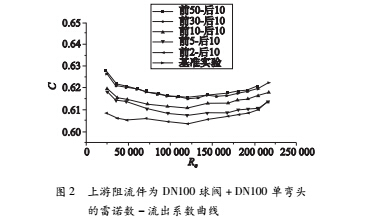

上游阻流件类型为 DN100 球阀 + DN100 单弯头的雷诺数-流出系数曲线图如图 2 所示,从图中可以看出,前直管段长度为 50D、30D 的流出系数与基准实验极为接近,从 10D 开始,随着前直管段长度的缩短,流出系数呈递减趋势。

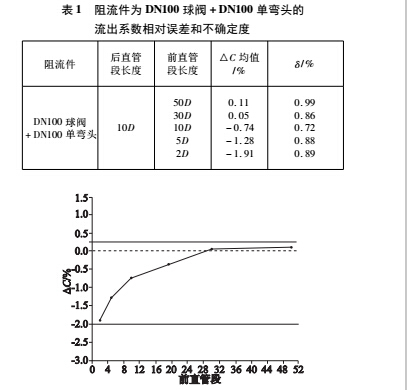

从表 1 可以看出,相对于基准实验,前直管段长度为 50D 和 30D 时平均相对误差为正值,其他工况下为负值; 比较而言,50D 较 30D 的平均相对误差略大,但量值仅差 0. 06% ; 从 30D 开始,随着直管段长度的缩短,流出系数的相对误差呈递增趋势,此变化趋势也可见图 3 所示。


2. 2. 2 上游阻流件类型—DN150 球阀 + DN150 变 DN100 渐缩管的实验研究

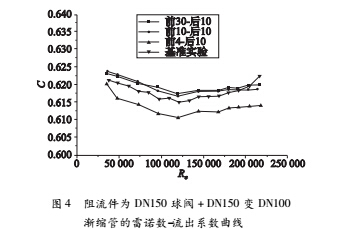

阻流件类型为 DN150 球阀 + DN150 变 DN100 渐缩管的雷诺数-流出系数曲线图如图 4 所示,从图中可以看出,随着前直管段长度的缩短,流出系数呈递减趋势。

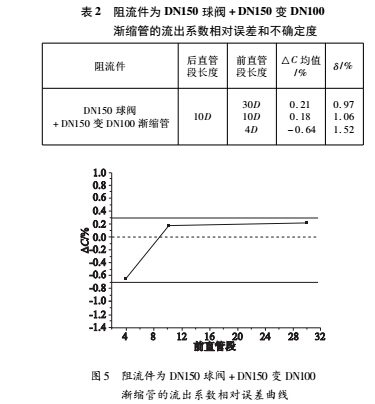

从表 2 可以看出,相对于基准实验,前直管段长度为 30D、10D 的平均相对误差为正值,前直管段长度为4D 的平均相对误差为负值; 从值上看,前直管段长度为 4D 时相对误差***大,此变化趋势也可见图 5所示。


2. 2. 3   上游阻流件类型—DN150 球阀 + 90° 单弯头+ DN150变 D100 渐缩管的实验研究

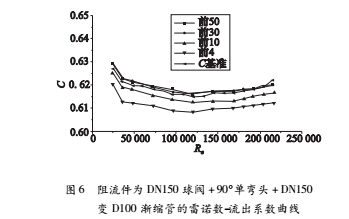

阻流件类型为 DN150 球阀 + 90°单弯头 + DN150变 DN100 渐缩管的雷诺数-流出系数曲线图如图 6 所示,从图中可以看出,随着前直管段长度的缩短,流出系数呈递减趋势。

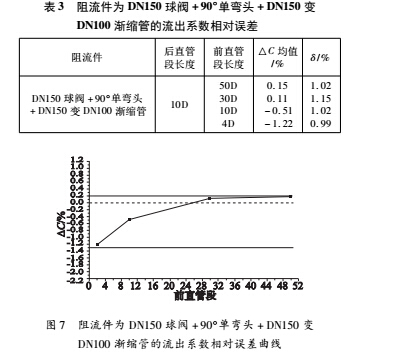

从表 3 可以看出,相对于基准实验,前直管段长度为 50D 和 30D 时平均相对误差为正值,其他工况下为负值; 前 50D 与前 30D 的平均相对误差较为接近,从前 30D 开始,缩短前直管段,平均相对误差呈增大趋势,此趋势也可见图 7 所示。


2.2.4阻流件类型—DN150 球阀 + 90°单弯头 + DN150变 DN100 渐缩管 + 90°单弯头的实验研究

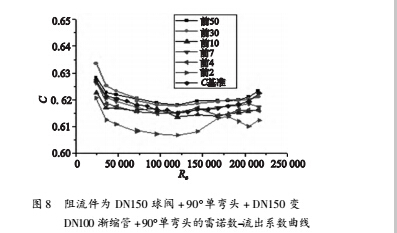

阻流件类型为 DN150 球阀 + 90°单弯头 + DN150变 DN100 渐缩管 + 90°单弯头的雷诺数-流出系数曲线图如图 8 所示,从图中可以看出,随着前直管段长度的缩短,流出系数呈递减趋势。


DN100 渐缩管 + 90°单弯头的雷诺数-流出系数曲线

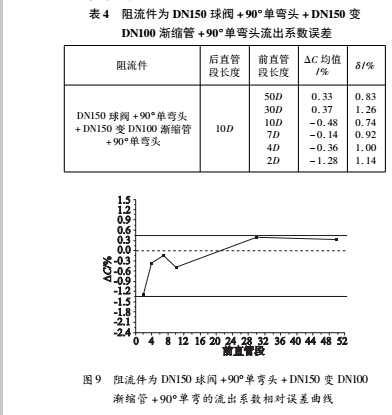

从表 4 可以看出,相对于基准实验,前直管段长度为 50D 和 30D 时平均相对误差为正值,其他工况下为负值; 前直管段长度为 50D 与 30D 的平均相对误差较为接近,从前 30D 开始,缩短前直管段,平均相对误差整体呈增大趋势,此趋势也可见图 9 所示。


3.结论

安装条件的不同对孔板流量计有着很大的影响,根据不同的安装条件,对孔板流量计的测量精度的影响进行了实验研究。研究发现:

1)  当孔板流量计上游存在阻流件时,对于不同形式的阻流件,当后直管段长度不变时,随着前直管段长度变短,流出系数相对误差随之变大。

从实验结果分析,讨论的 4 种组合式阻流件情况所需的前直管段长度均比 ISO5167 中规定的前直管段长度短。说明标准中规定的比实际应用时更严格苛刻,而有了本文的研究数据作支撑,以后在实际设计应用时可以适当减小前直管段长度,既保证了精度也节省了空间。
