食品卫生专用流量计


文章日期:2017-06-21|阅读数:


食品卫生专用流量计电磁流量计传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等,电磁流量计广泛应用于石油、化工、冶金、纺织、食品、造纸等行业以及环保、市政管理,水利建设等应用领域。

食品卫生专用流量计,食品卫生专用电磁流量计主要优点:
食品卫生专用流量计,食品卫生专用电磁流量计材质的选择:由于牛奶是弱酸碱性采所以用橡胶或聚四氟乙烯材质衬里和316L电极材料组合可适应介质的需要。采用EEPROM存贮器,测量运算数据存贮保护安全可靠。
一.FM-LDE牛奶流量计,食品卫生专用电磁流量计采用了新型的卫生型衬里材料和衬里工艺,符合食品行业的卫生要求,同时采用了不锈钢外壳及不锈钢卡箍连接,方便电磁流量计的快速拆卸、清洗,使电磁流量计在使用过程中不易被污染,且能有效防止测量流体残余物在测量管中的堆积,可广泛应用于矿泉水、酱油、果酱、啤酒、果汁、米酒、牛奶等食品的生产制造过程及卫生、化工等领域。





二、FM-LDE食品卫生专用流量计,食品卫生专用电磁流量计产品特点:
1、采用新型的卫生型衬里材料,防止了测量介质残余物在测量管中的堆积。
2、测量管无阻碍活动部件、无压损、直管段要求较低。
3、传感器采用新一代专用优质衬里技术,并使用特殊的镜面抛光PFA衬里。
4、智能转换器可同时显示体积流量百分比、瞬时流量、累积流量等测量数据。
5、采用快速连接方案,电磁流量计便于拆卸、维护和清洗。
智能转换器采用液晶背光LED显示器,即使在强光下或夜晚也能清晰读数。
6、通过红外线触摸按键设定参数,在恶劣的环境下不打开转换器的盖板也可以安全的进行设定。
7、转换器具有自诊断报警、空负载检测报警、流量上下限报警及两极流量值报警输出等功能。
8、高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易 懂。
9、具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
三、FM-LDE食品卫生专用流量计,食品卫生专用电磁流量计参数规格:
公称通径:DN10-DN300mm
精 确 度:示值的±0.5%,可选示值的±0.3%或±0.2%
介质温度:分体型-10℃~+180℃ ;一体型-10℃~+80℃
环境温度:-25℃~+60℃
介质电导率:大于20μs/cm
衬 里:PTFA
电极材料:含钼不锈钢、哈氏合金B、哈氏合金C、钛、钽、铂、铱合金
电极形式:三电极结构、刮刀电极结构、可拆卸电极结构
安 装:一体型、分体型
外壳防护等级:传感器IP6LDE卫生型电磁流量计采用了新型的卫生型衬里材料和衬里工艺,符合食品行业的卫生要求,同时采用了不锈钢外壳及不锈钢卡箍连接,方便电磁流量计的快速拆卸、清洗,使电磁流量计在使用过程中不易被污染,且能有效防止测量流体残余物在测量管中的堆积,可广泛应用于矿泉水、酱油、果酱、啤酒、果汁、米酒、牛奶等食品的生产制造过程及卫生、化工等领域。 广泛应用于矿泉水、酱油、果酱、啤酒、果汁、米酒、牛奶等食品的生产制造过程及卫生、化工等领域。
牛奶流量计,食品卫生专用电磁流量计的流量
参考流量围

食品卫生专用流量计,食品卫生专用电磁流量计的流量



参考流量围



口径(mm)

流量范围(m3/h)

口径(mm)

流量范围(m3/h)

φ15

0.06~6.36

φ450

57.23~5722.65

φ20

0.11~11.3

φ500

70.65~7065.00

φ25

0.18~17.66

φ600

101.74~10173.6

φ40

0.45~45.22

φ700

138.47~13847.4

φ50

0.71~70.65

φ800

180.86~18086.4

φ65

1.19~119.4

φ900

228.91~22890.6

φ80

1.81~180.86

φ1000

406.94~40694.4

φ100

2.83~282.60

φ1200

553.90~55389.6

φ150

6.36~635.85

φ1600

723.46~72345.6

φ200

11.3~1130.4

φ1800

915.62~91562.4

φ250

17.66~176.25

φ2000

1130.4~113040.00

φ300

25.43~2543.40

φ2200

1367.78~136778.4

φ350

34.62~3461.85

φ2400

1627.78~162777.6

φ400

45.22~4521.6

φ2600

1910.38~191037.6

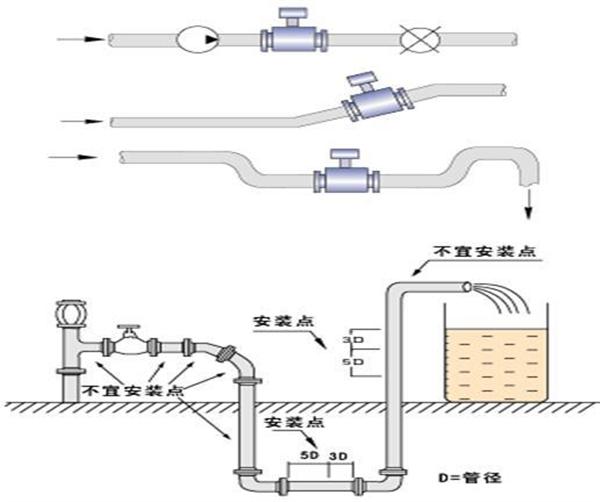

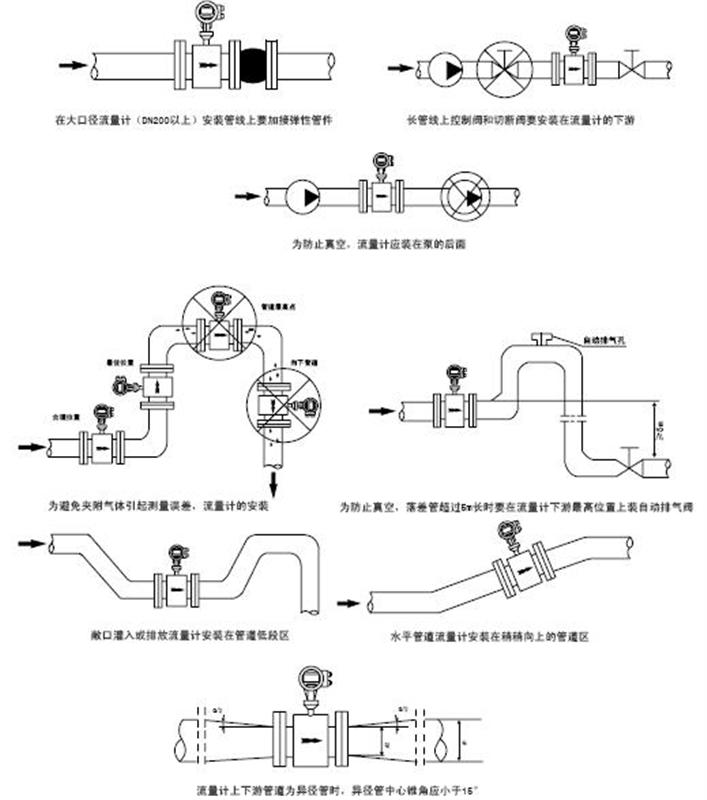

FM-LDE食品卫生专用流量计,食品卫生专用电磁流量计的安装要求:
1、流量计应安装在水平管道较低处和垂直向上处,避免安装在管道的点和垂直向下处;
2、流量计应安装在管道上升处;
3、在开口排放管道安装,应安装在管道的较低处;

4、若管道落差超过5m时,在传感器的下游安装排气阀;
5、流量计应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游;
6、传感器不能安装在泵的进出口处,应安装在泵的出口处;
7、在测量井内安装电磁流量计的方式;

如何正确选择安装节点(现场安装):
正确地选择安装点和正确安装流量计都是非常重要的环节,若在安装环节失误,轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。
选择安装位置时需特别注意:
非测量电极的轴线必须近似于水平方向
测量管道内必须完全充满液体;
电磁流量计前方***少要有5*D(D为流量计内径)长度的直管段,后方***少要有3*D(D为流量计内径)长度的直管段;
流体的流动方向和流量计的箭头方向一致;
管道内要有真空会损坏流量计的内衬,需特别注意;
在电磁流量计附近应无强电磁场;
在电磁流量计附近应有充裕的空间,以便安装和维护;
若测量管道有振动,在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离***少要有30×D(D砂浆流量计内径)长度为方便今后流量计的清洗和维护,应安装旁通管道;
