差压式流量计蒸汽测量准确度的影响因素及改善


文章日期:2017-06-26|阅读数:


—、差压式流量计不确定度分析

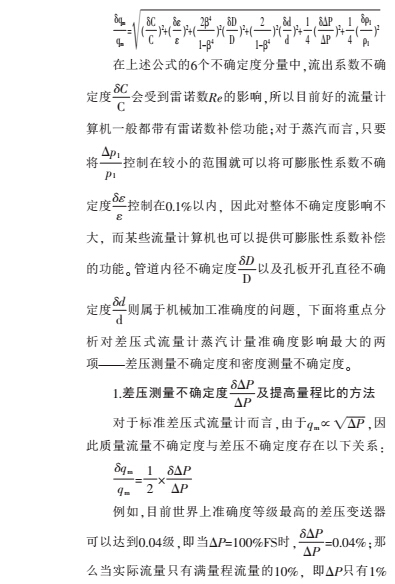

在GB/T2624-2006《用安装在圆形截面管道中的 差压装置测量满管流体流量》中给出了标准差压式流 量计不确定度的计算公式:



而蒸汽实际负荷的变化范围一般是非常大的,有时甚至只有满量程的百分之几。所以,如果要提高差压式流量计在全量程范围内的测量准确度,必须想办法扩大流量计的量程比。

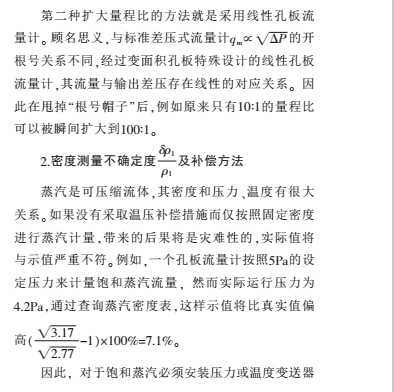

目前被广泛采用的方法有两种:一是增加一台低量程差压变送器组成双量程差压流量计,这样可以直接提高在低量程段的差压测量准确度。例如一台双量程差压流量计,高、低量程的差压变送器准度等级都是0.075级,其中高量程的测量范围是0~100kPa,低量程的测量范围是0~3.75kPa,配合使用后在3%c~100%满量程范围内的流量准确度均能达到± 1.25%。



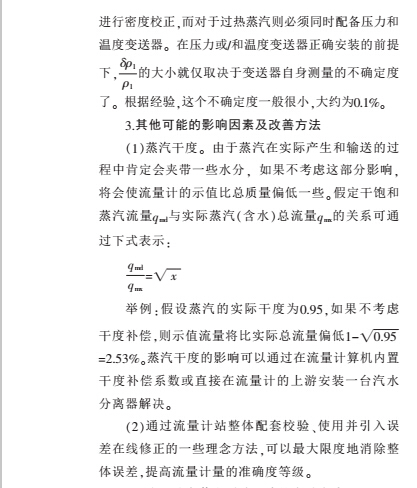

二、流量计在蒸汽系统正确的安装方式

除了上述分析的影响蒸汽计量的因素和改善方 法,差压式流量计在蒸汽系统中如何正确安装往往也是人们忽略的一块重要内容。由于对蒸汽系统特点的 不了解和知识匮乏,当流量计出现较大偏差或故障 时,人们通常会把注意点放在流量计本身,而往往忽 略了由于选型、安装不合理甚至错误所导致的问题。 流量计在蒸汽系统正确的安装方式包括:

1.流量计上游应安装汽水分离器和过滤器。蒸汽 带水不仅会对流量计量产生误差,还会对流量计一次 装置造成水锤、冲蚀等破坏;过滤器可以保证流量计 不受管道杂质、垃圾的卡塞与损坏,但是注意过滤器 要经常检查清洗,尤其是新建的蒸汽系统。

2.流量计前的管道应做好支撑和疏水,确保停机 阶段在流量计前没有积水,否则起机时会对流量计造 成冲击。

3.流量计后应安装止回阀,防止蒸汽凝结水倒流 对流量计造成损坏。

4.流量计不要安装在减压阀或调节阀的后面,一来 这类阀门在控制过程中一旦关闭,残余蒸汽就会在阀门 和流量计之间冷凝,如果没有疏水就会带来水锤的隐 患;二来如果控制阀门开度很小,就有可能导致差压式 流量计前后因无法形成足够的压差而无法正常工作。

5.流量计也不要安装在气动开关阀后面,否则流 量的急剧变化会对流量计造成损坏。

6.流量计上下游应根据厂商要求保证留有足够的 直管段距离。

7.应检查差压变送器的高、低侧引压管高度是否 一致;压力变送器引压管液柱高度及当地海拔高度的 影响是否已修正;差压或压力变送器是否存在零点漂 移等问题。

三、VA弹簧负载变面积差压式流量计介绍 ILVA (In-Line Variable Area)弹簧负载变面积差 压式流量计是英国Spirax Sarco公司专门为蒸汽流量 计量而设计的产品。它是一种输出差压与流量之间保 持线性关系的特殊孔板流量计,因此又称为线性孔板 流量计。其***大的产品特点就是可以将流量测量的量 程比范围扩大至100:1,极大提高了流体在小流量工 况下的计量准确度等级。

ILVA流量计主要特点:

(1)量程比可达100:1,可以满足不同工况负荷变 化的要求。

(2)出厂经过14点实流标定,消除非线性误差。

 ⑶准确度高,误差在5%FS~100%FS时为测量值的± 1%,在1%FS~5%FS时为全量程的±0.1%。

(4)重复性好,优于±0.25%。

(5)法兰对夹式的设计非常紧凑,且安装方便。

(6)纺锤形锥体自带整流效果,因此对上下游直 管段长度要求低,仅需前6D后3D,并且可以有效避免 蒸汽带水的冲蚀,使用寿命长。

(7)配套的流量计算机程序内部自带雷诺数、可膨 胀性系数、温度和干度补偿功能,经由目前 使用蒸汽实流检定的烟台蒸汽流量站校验,在用 蒸汽实测时ILVA的准确度等级可以达到1.5级,该误 差远远低于其他任何形式的流量计。

四、总结

差压式流量计影响其流量测量准确度的因素很 多,其中差压测量不确定度、是否具备温压补偿、干度 补偿以及流量计的安装方式是影响***大的几个方面。 ILVA弹簧负载变面积差压式流量计由于其独特的性 能设计,可以做到100:1的高量程比,特别适合于蒸汽 这种负荷变化范围广的流量计量应用。
