流体粘度对浮子流量计测量影响有多少


文章日期:2017-06-29|阅读数:


以不同粘度的甲基纤维素水溶液和水作为被测介质,比较浮子流量计在不同流体粘度下的测量数据, 结果表明,流体粘度影响相同高度处浮子的流量测量。

浮子流量计又称为转子流量计,或面积流量计,具 有结构简单、工作可靠、压损小且稳定、可测低流速介 质等诸多优点,一直广泛用于气体、液体的流量测量和 自动控制系统中。本文以不同粘度的流体作为被测介 质,研究流体粘度对浮子流量计测量结果的影响。

1 .试验装置

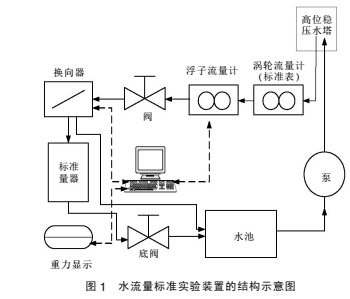

本研究所做的试验用到了两套流量试验装置,分别 为水流量标准试验装置和多粘度流体标准流量试验装 置。水流量标准试验装置的结构示意图如图1所示。通 过该装置可进行称重法和标准表法两种方法的试验。具 体试验过程如下:流体由水泵注入高位稳压水塔,流经 标准表、被检表及流量调节阀,采用标准表法时流体经 换向器直接流回水池;采用称重法时经换向器流入标准 量器称重,再流入水池。本研究的试验采用标准表法。

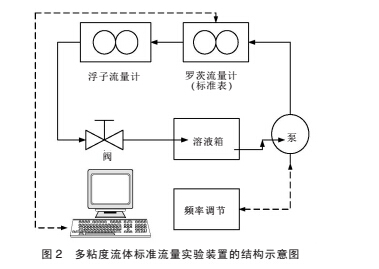

多粘度流体标准流量试验装置的结构示意图如图2 所示。流体由泵注入装置管道中,分别流经标准表、被 检表及流量调节阀流回溶液箱.


本文试验选用的浮子为较常用的CF (钢)型浮子’ 该类型浮子的结构如图3所示。


2.试验数据

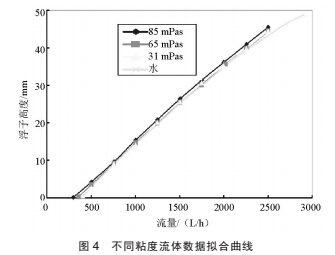

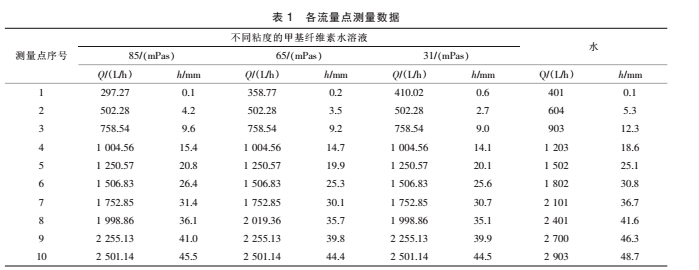

通过调节溶质与溶剂的配比,配出粘度分别为85、 65、31 mPas的甲基纤维素水溶液。对上述3种流体 及水分别进行300、500、750、1 000、1 250、1 500、 1 750、2 000、2 250和2 500L/h这10个流量点下的 流量测量,测量结果如表1所示,将上述测试数据的拟 合曲线绘制于同一张图中,如图4所示。



3.结论

由表1和图4可以看出,在相同流量点处,对于不 同粘度的流体,浮子的高度是不同的,粘度越高,浮子 的高度越高。浮子流量计测定不同流体介质时的刻度换 算,是在流体粘度几乎相同的情况下,流体介质密度不 同而导致的浮子高度的变化;而本研究中选用的甲基纤 维素水溶液的密度与水的密度十分接近,即便是调整其 浓度来改变流体介质的粘度,甲基纤维素水溶液的密度 变化也十分小,此处的密度变化可以忽略。因此,可以 看出,我们看到的实验现象不是由流体介质密度造成 的,而是完全由流体介质粘度变化造成的。随着流体粘 度的增加,浮子在相同高度处流体介质的流量值减小。

本文通过调节甲基纤维素水溶液的配比,实现浮子 流量计对多种粘度流体进行测量的试验研究,为浮子流 量计测量不同粘度流体的修正提供了参考。
