在石油、化工等生产过程中, 对管道内液体和气体的流量进行测量和控制是实现生产过程自动化的重要组成部分。 涡街流量计具有量程宽, 无可动部件, 运行可靠, 维护简单, 压力损失小, 具有一定的计量精度等优点。[1] 特别是在很宽的范围内, 它的测量与介质的密度、粘度等物性参数无关, 因而受到普遍欢迎。 本文介绍应用 MCS -51 单片机设计的智能涡街流量计, 对涡街流量计固有的非线性进行修正 , 并具有显示、打印、检测参数的种类以及数据处理等功能 , 从而拓宽了涡街流量计的应用范围。
工作原理

涡街流量计是基于卡门涡街原理制成的一种流体振荡性流量计。即在流动的流体中放置一个非流线型的对称形状的物体(涡街流量传感器中称之为漩涡发生体), 就会在其下流两侧产生两列有规律的漩涡即卡门涡街 , 其漩涡频率正比于来流速度 :^[2]



d — 漩涡发生体宽度 u — 来流速度 S t — 斯特劳哈尔数
当雷诺数 Re <2 ×10⁴ 情况下 , S t 为变数 :当 Re 在 2 ×10⁴ ～ 7 ×10⁶ 的范围内 , S t值基本上保持不变 , 这段范围为流量计的基本测量范围。
   式(1)表明, 当 d 和St 为定值时 , 漩涡产生的频率 F 与流体的平均流速u 成正比 , 利用这一特性制成了涡街流量计。由于涡街传感器所测的并不是平均流速, 而大约是漩涡发生体两侧的流速。^[3] 对于湍流状态 , 不同的雷诺数下, 流速分布规律是不同的。即不同的流速下具有不同的流速分布 , 进而说明了涡街流量传感器检测到的主要反映漩涡发生体两侧的流速与管道平均流速的关系不是确定的。这说明涡街流量传感器的非线性误差是其检测机理所决定的。在实际使用时, 先绘出传感器的仪表系数与频率的试验曲线 f(F)。

 式中 G(F)是同一口径的各台仪表相同的曲线形状(仅是位移不同)。K 是平均仪表系数。在本文应用MCS -51 单片机的智能涡街流量计中 , 通过将试验曲线形状 G(F)事先固化于流量计的 EPROM 中,和让用户结合现场具体工况通过键盘输入 K 的值,实现涡街传感器的非线性修正。

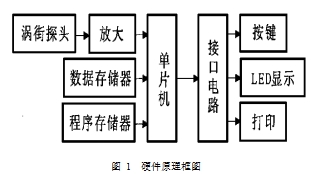

 硬件设计图 1 是系统的硬件原理框图。

图 1  硬件原理框图
  根据设计要求 , 单片机应用系统[ 4] 包括:(1)接受变送器送来的与流量成正比的脉冲, 并对其定时、计数的电路;(2)显示器, 键盘, 打印机接口电路;(3)外部存储器的扩展电路;主要电路介绍如下:

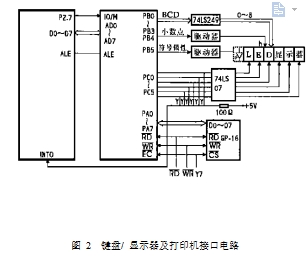

图 2  键盘/ 显示器及打印机接口电路

(1)显示器接口设计

设计 6 位 LED 显示器作为仪表的显示输出。 8155 的 PB 口定义为输出口, 其中低四位 PB0 ～ PB3 输出显示数据的 BCD 码, 并经 74LS249 BCD 译码器译码后送 LED 的段码端, PB4 作为测量结果的小数点位经驱动器后接 LED 的小数点发光段 ;PB5 作为极性控制位单独控制一个发光二极管以显示测量结果的正负。 8155 的 PC 口定义为输出口 , PC0 ～ PC5 分别控制 6 位 LED 的位选通 , 实现动态扫描方式显示。

(2)键盘接口设计
  在图 2 所示的键盘接口中, 由 6 个键组成键盘。 8031 用外部中断 INT0 作为键盘状态输出。 在 6 个键中, 键。按下编程键后 , 进入编程状态, 用户输入平均仪表系数。 选项键用来确定显示那种流量表达方式(如体积流量 、质量流量等), 键盘的列扫描信号来自于 PC 口输出的 LED 位选通信号:键盘的行输入信号由键盘是否闭合得到。 没键按下, 键状态为开, INT0 位高电平, 中断不被触发 ;若有键按下, 键状态为闭 , INT0 由高点平变为低电平, 中断由信号下降沿触发 , 从而向 CPU 发出中断请求。CPU 响应中断后读取 PC 口的输出状态, 判断 PC0 ～ PC5 输出的低电平为即可完成键扫描和键识别。

(3)打印机接口设计
 采用GP -16 通用智能微型打印机, 自带 8039 单片机。 它可以把 8031 送来的数据以字符串、数据或图形三种方式打印出来 ;它与仪表的接口设计如图 2 所示, 它的8 根双向三态数据线 D0 ～ D7 直接与8155 的 PA0 ～ PA7 相连, 片选信号 CS 与 8155 的片选信号公用单片机系统译码器输出的端口地址 Y7 ,WR 和 RD 直接与 8031 的WR, RD 相连, 其硬件设计非常简单。

2、外部存储器的扩展:
(1)程序存储器 EPROM 的扩展由于 8031 片内没有 EPROM , 故 8031 单片机需要外扩一片 EPROM2764(8K 字节)。 在P0 口送出的低 8 位地址时 , 地址由信号 ALE 的下降沿控制锁存到锁存器中 , 高 5 位由 P2 .0～ P2 .4 提供 , 锁存器采用 74LS373 锁存器, 控制端直接与 ALE 相连。 则程序存储器读选通信号PSEN 控制EPROM2764 的输出允许端OE 。
  其中两个键定义为“加一键” 和“减一键” 。 另外4 个键分别为打印键 , 编程键 , 选项键以及复位

(2)数据存储器的扩展

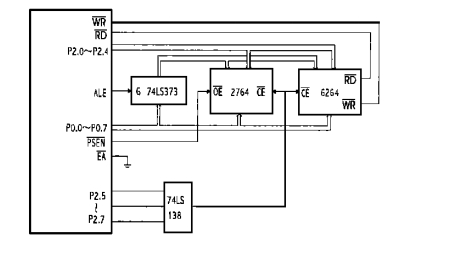

 MCS -51 单片机内 RAM 为 128 个字节, 因其容量不能满足设计要求 , 故本机扩展 8K 字节静态RAM6264 一片 。本机外扩展的RAM 和EPROM 电路如图3 所示:

软件设计：
本机软件采用模块结构, 其 4 个主要部分分别如下。
1、主程序：
 主程序为本仪器的监测程序。 在程序运行中 , 必须首先对系统进行初始化, 清各工作单元, 置计数器及标志位初值 , 自检指示灯 , 开中断, 启动计数器等工作。仪器采用微型键盘和 LED 指示灯相配合 , 使仪器的各种功能清晰有序。
 键盘子程序包括 :扫描键盘子程序。 其功能是寻找是否有键按下 , 输入键值程序;键值扫描程序 ; 表驱动程序 ;通用显示子程序等。键值扫描子程序的功能是根据按键的位置一行行的扫描。表驱动程序是判断按键是哪种功能键。 通用显示子程序的功能是将显示缓冲区中的字码转换成段码送入显示器中, 显示各种字型。 几乎所有程序中都要用到这一程序 , 因此称之为通用显示子程序 , 以便与显示功能块相区别。

2、中断服务程序：

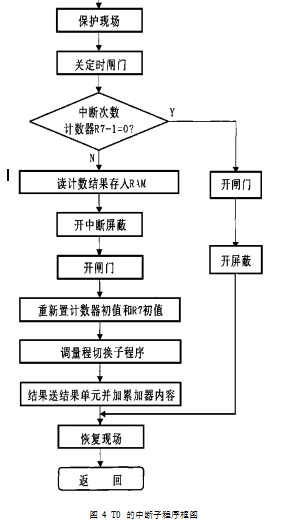

仪器的测量、转换等程序均通过中断方式同主程序相连, 单片机内的两个定时器计数器均作为闸门使用。因为流量频率的测量很重要, 所以定时器 T0 被用来测评, 并定为中断。 测量测频中断服务子程序流程图如图 4 所示。
3、功能块程序：
 仪器通过键盘输入命令 , 可随时得到用户所需的结果, 这就要用到功能程序块。 功能程序块包括 : 显示、打印、清零等功能块。显示功能块的作用是根据用户的需要转入相应的入口参数 , 再经过码之转换, 送至显示缓冲区中。 打印程序包括打印质量流量及体积流量、瞬时流量及累计流量。
4、使用计算子程序主要包括计算流量的程序：
 采用的是浮点制运算子程序, 这些运算子程序可直接调用。

厂家价格：

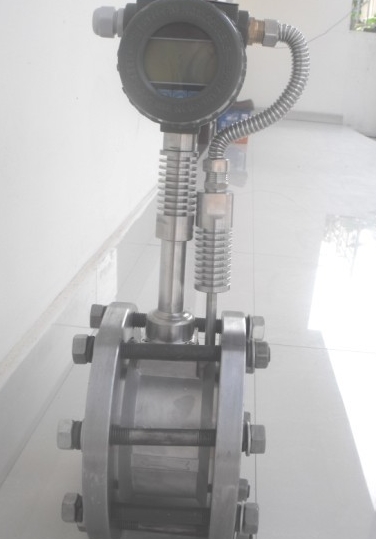

产品参数：



结 论：
 采用上述设计的智能化涡街流量计 , 可让用户完成了对涡街流量计非线性修正, 拓宽了涡街流量计的应用范围。
