天然气流量计仪表是怎么分类的


文章日期:2020-03-08|阅读数:


在之前的篇文章里,我们分别讲了天然气流量计是什么、它的系数如何进行计算、它有哪些缺点等等。尽管说了这么多,大家可能对天然气仪表可能还只是一个概念问题,只知道有这个东西,大概能做什么用,可能它的类别,品牌啥的都不知道,所以我们今天要讲的就是天然气流量计仪表的类别。

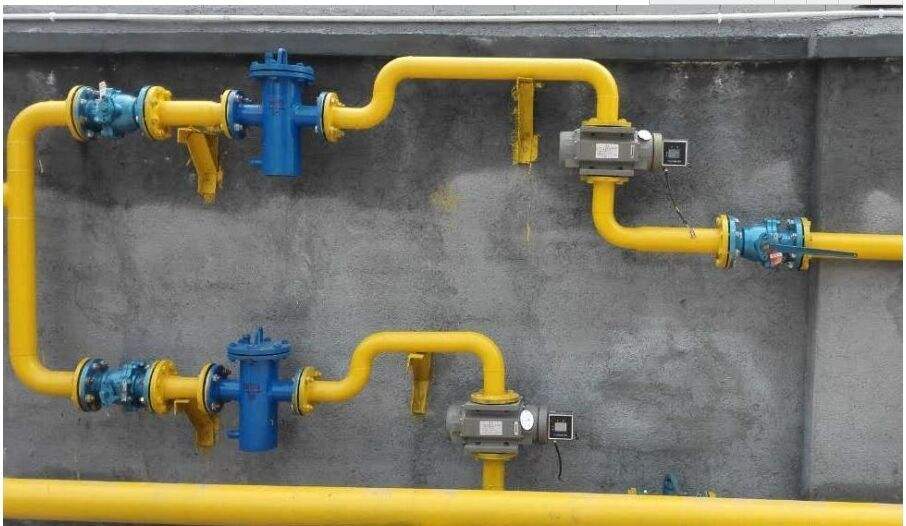

管道天然气流量计的实际应用
天然气流量计按原理进行分类:
1、转子流量计浮子流量计,又称转子流量计,是变面积式流量计的一种 , 在一根由下向上扩大的垂直锥管中 , 圆形横截面的浮子的重力是由液体动力承受的 , 浮子可以在锥管内自由地上升和下降。在流速和浮力作用下上下运动,与浮子重量平衡后,通过磁耦合传到与刻度盘指示流量。

2、容积式流量计。容积式流量计是通过测定壳体和转子之间形成的计量容积来测量流体的体积流量。根据转子的结构形式,容积式流量计有腰轮式,刮板式、椭圆齿轮式等。容积式流量计特点是测量精度高,有的可达 0.2% ;结构简单可靠;适用性广;耐高温高压;安装条件不高。

天然气流量计是根据安装于管道中流量检测件与流体相互作用产生的差压,已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。天然气流量计由一次装置(检测件)和二次装置(差压转换器和流量显示仪表)组成。一次形式通常以检测件形式对差压式流量计分类,如孔板流量计、文丘里流量计、均速管流量计、皮托管原理式-毕托巴流量计等。

二次装置为各种机械、电子、机电一体式差压计,差压变送器及流量显示仪表。三化(系列化、通用化及标准化)程度很高的、种类规格庞杂的一大类仪表, 它既可测量流量参数,也可测量其它参数(如压力、物位、密度等)。天然气流量计的检测件按其作用原理可分为:节流装置、水力阻力式、离心式、动压头式、动压头增益式及射流式几大类。检测件又可按其标准化程度分为二大类:标准的和非标准的。



所谓标准检测件是只要按照标.准文件设计、制造、安装和使用,无须经实流标定即可确定其流量值和估算测量误差。非标准检测件是成熟程度较差的,目前还没有放入国际系列的标准中的检测件。天然无流量计是一类应用非常广泛的流量计,在其他仪表上使用量非常的高。但是由于其他的流量计不断更新,它的使用量现在不断的变少,但它还是非常的重要。上面就是天然气流量计两种类别的分类。
