威力巴流量计|厂家价格|锅炉补给水威力巴流量计


文章日期:2017-08-09|阅读数:


本文主要讲解:威力巴流量计|威力巴流量计厂家价格|锅炉补给水威力巴流量计在火电厂锅炉补给水系统由原水预处理(过滤器)、超滤反渗透、电除盐(或离子交换)系统组成。超滤反渗透系统是锅炉补给水系统中必不可少的子系统。超滤反渗透装置主要性能验收指标:单套设备出力、回收率和脱盐率。单套设备出力指单套超滤反渗透装置产水量;回收率指膜系统中给水转换成产水或透过液的百分比,回收率=(产水流量/进水流量)×100%。运行人员需要得到准确的设备出力和回收率,才能保证整个工艺过程安全、准确、稳定地运行,这就要求测量进水、产水流量的流量计必须能够进行准确的测量。目前超滤反渗透工艺系统常用的流量计为差压流量计,不同测量方式的差压流量计对前后直管段都有特定的要求,一般都需要较长的直管段。但超滤反渗透装置采用组架方式安装,其特点是阀门管道紧凑,留给安装流量计的空间较小,且直管段很短。华电水务工程有限公司根据多年实际工程经验,采用均速管威力巴流量计。

威力巴流量计|厂家价格|锅炉补给水威力巴流量计规格型号
1、工作原理:
 威力巴流量计应用流体动压原理来测量流量,与其他差压式流量计一样遵循伯努利方程:

 =

式中: ———管道内的体积流量(也可采用质量流量单位);———流量常数;———差压值。

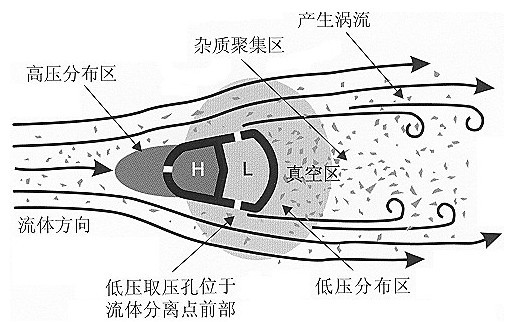

  当流体流过流量计探头时,在其前部(迎流方向)产生一个高压分布区,高压分布区的压力略高于管道的静压。根据伯努利方程,流体流过流量计探头时速度加快,在探头后部产生一个低压分布区,其压力略低于管道的静压。流体流过后在探头后部产生部分真空,并且在探头后部的两侧出现漩涡。

  威力巴流量计探头上开设有按一定规则排列的多对取压孔,分别测量管道轴线上流体每点的压力,在其前部(迎流方向)测得流体的多点全压力即高压平均值(包括每点的动压力,又称速度压力和静压力的平均值);低压区的取压孔在其侧壁,测得流体多点静压力平均值即低压平均值 与的差值 反映了流体的平均速度压力,即平均流速的大小,以此可推算出流体的流量。
 威力巴流量计|厂家价格|锅炉补给水威力巴流量计规格型号
2、设计特点:

1)提高传感器整体强度。威力巴流量计采用一体化双腔不锈刚耐磨防腐全金属结构,避免了其他类型均速管流量计多片式结构带来的腔室间渗漏和断裂,提高了传感器整体强度,降低了传感器断裂的可能性,保证了测量精度并有助于提高传感器的量程上限。

2)提高测量精度。该流量计在高、低压区有按一定准则排布的多对取压孔,取压孔的间距经面积积分确定,能真实地检测出通过流体的平均速度所产生的平均差压;即使直管段不够或流体波动较大时,也能较测得真实的流量。探头采用特殊工艺制造的子弹头截面形状,所受到的牵引力***小,能够产生的压力分布,使流体与传感器的分离点固定。探头前部金属的表面进行了粗糙化处理,根据空气动力学原理,流体流过粗糙表面,形成一个稳定的紊流边界层,有利于提高低流速状态的测量精度,使得流体在低流速时,探头仍可获得稳定的差压信号,从而延伸了传感器的测量量程下限,保持流量系数的稳定。

3)防堵设计。该流量计刚投入运行时,流体在管道静压的作用下,开始进入探头前部(迎流方向)的高压取压孔内腔,迅速达到了压力平衡状态,在探头前部产生了一个高压分布区,流体及其中的颗粒杂质遇到高压区后,就不再进入高压取压孔,而是绕道朝探头的两边分流开离去,在探头的后部形成一种涡流,通常颗粒杂质在涡街牵引力的作用下,集中在探头的后部,由于该流量计的低压取压孔在探头的侧后两边、流体分离点和杂质聚集区的前部,从而在本质上防止了堵塞和涡流产生的信号波动,并由此产生一个非常稳定的低压信号。


4)高效节能。采用非收缩节流设计,比孔板的压损相比至少低95%,是一种高效、节能的均速流量探头,能节省大量的运行费用。

3、安装注意事项:

  威力巴流量计从结构形式上属于插入式流量计,为不断流取出结构,由检测件、阀门、插入机构和取压装置等部件组成。

  安装方式有两种:垂直管道安装(V 型)和水平管道安装(H 型)。V 型可以安装在水平和垂直管道;H 型如果安装在垂直管道上,两边的引压管会产生高度差,有可能影响测量精度。采购时,若安装方式没有***终确定,建议选用 V 型。

  为了保证达到应有的测量精度,均速管流量计在安装的相对位置,都需要有一定的前、后直管段,威力巴流量计的直管段要求是在满足前7 后3时即可达到0.5%~1.0%的测量精度,管道结构不同时将会有不同的较低直管段要求。超滤反渗透装置中流量计安装位置前后只有1个弯头,直管段不一定都能满足要求,但威力巴流量计可在弯管后2 处进行安装,修正流体系数后,能够基本满足测量要求,所以特别适用于超滤反渗透组架内部管道的流量测量。

  测量液体时,建议一定要从管道下方插入威力巴流量计,引压管要避免水平安装,要保证每1m长的引压管至少有80mm 的向下梯度。弯曲时弯曲部分的直径至少是引压管直径的3倍,无锐角弯曲。差压变送器的安装位置应低于流量计,并要根据威力巴计算书中的差压大小来选择合适量程范围的差压变送器型号。

4、流量测量误差分析及解决方案:
 该公司某项目中采用了21台威力巴流量计,对锅炉补给水超滤反渗透装置的流量进行测量。设备安装完毕后,刚开始对超滤反渗透工艺进水进行调试时,现场反映海水淡化反渗透入口流量、产水流量测量值都偏小,其他测点的流量测量正常。

4.1、误差分析:

经公司技术人员现场核实,发现现场安装的管道口径及材质与设计时参数不同。海水淡化反渗透高压泵入口流量管道设计材质为 CS/PP,现场为SS;反渗透装置产水流量管道设计材质为 CS/PP,现场为 UPVC。现场使用的管道的内径大于设计值,***大流量对应的差压相应要变小,必须重新计算差压值。

同时根据现场提供的照片,发现流量计安装不规范,主要问题如下:

1)前直管段长度不足,流体流过流量计时并不是处于***稳定的状态,导致测量存在误差。

2)流量计为横向插入,探头没有在流体的全截面处测量,导致测量存在误差。

3)引压管高于流量计,有可能产生集气,也会产生误差。

4.2、解决方案:

厂家技术人员提出的修改方案如下:

1)将整个工艺管道拆下,变换方向,保证流量计探头前面有足够的前直管段。

2)重新安装流量计时,要从下向上插入,避免管道中的气体进入到探头内部。

3)引压管从探头下方引向变送器,防止引压管内集气,影响测量。

4)因管道内径与设计值不同,需要重新进行计算,并根据新的差压计算值重新设定变送器的量程。海水淡化反渗透装置重新启动后,入口流量、产水流量与实际值的误差大幅减小,达到了设计要求。




一、简介

    随着电子技术的突飞猛进,流量测量系统所使用的差压变送器、流量积算仪等二次仪表的精度、灵敏度都发生了质的变化,达到了极高的水平。但是,几十年来流量测量系统一次源的检测水平没有重大的突破,成了制约差压式流量测量系统发展的瓶颈,使得高水平的下游仪表无法发挥出应有的高效率。

进入九十年代,流量测量领域出现了全新威力巴流量探头:威力巴流量装置,使得一次源的测量精度、重复性和可靠性达到一个崭新高度。

威力巴流量装置、差压变送器加上积算仪等二次仪表,以及其它外围辅助连接部件,构成了当年世界高水平的差压流量测量系统

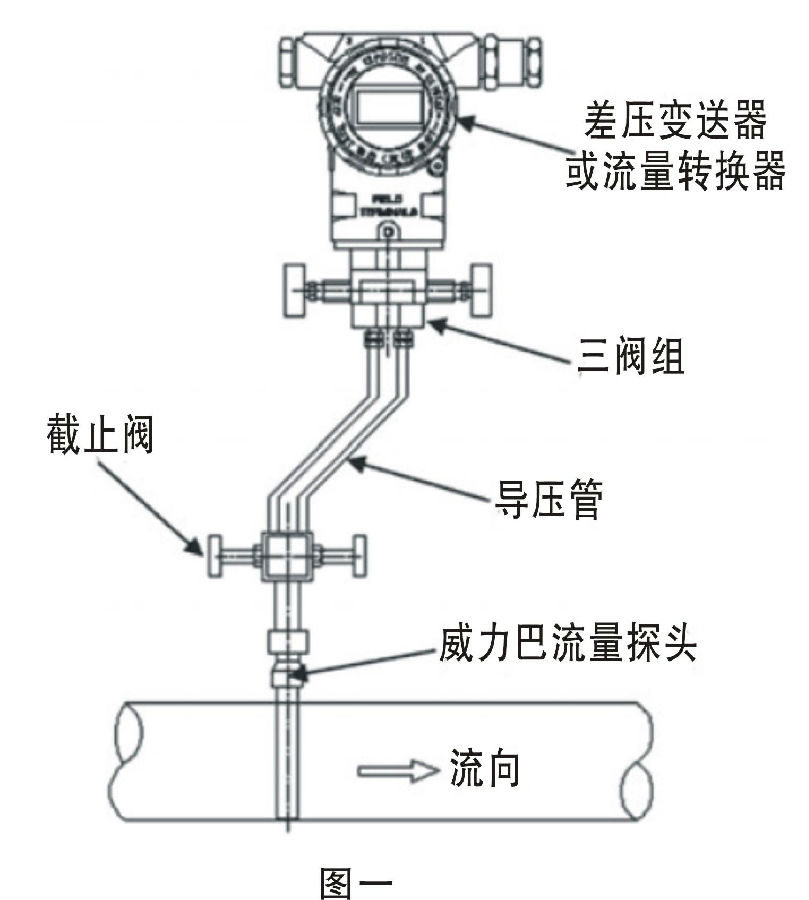

图一 工作原理

二、测量原理

威力巴流量计采用一种差压式的流量探头,其计算模型和其他差压式流量计(如孔板流量计[7~8])的数学模型相同。威力巴流量计的工作原理见图1。其计算模型为:

 计算公式 流量

式中qm——质量流量,kg/h

    K——流量常量

    ρ——介质工况密度,kg/m3

    △p——探头前后的差压(即图1中高压区与低压区的差压),kPa

    △p的准确测量不应只限选用一台高精度的差压变送器,实际上差压变送器能否接收到真实的差压还取决于一系列因素,其中探头的正确选型及探头、引压管的正确安装和使用,都是保证获得真实差压值的关键。

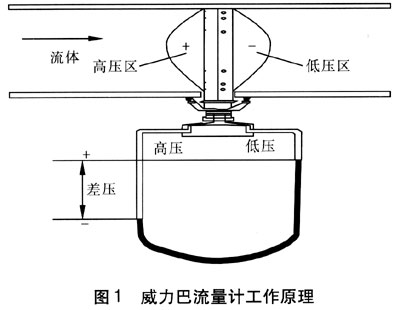

图1  工作原理

三、测量特点

高强度结构:威力巴流量计采用一体化双腔不锈刚耐磨防腐全金属结构,避免了其它类型均速管流量计多片式结构带来的腔室间渗漏和断裂,提高了传感器整体强度,降低了传感器断裂的可能性,保证了长期精度并有助于提高传感器的测量量程上限。

多点取压方式:威力巴流量传感器在高、低压区有按一定准则排布的多对取压孔,取压孔的间距经面积积分确定,能真实的检测到由流体的平均速度所产生的平均差压;即使直管段不够或流体波动较大时,也能较测得真实的流量。

特殊截面形状:威力巴流量探头采用特殊工艺制造的特殊截面形状所受到的牵引力***小,能够产生的压力分布,使流体与传感器的分离点固定。

前表面粗糙面处理:威力巴流量探头前面金属的表面,进行了粗糙化处理,根据空气动力学原理,流体流过粗糙表面,形成一个稳定的紊流边界层,有利于提高低流速状态的测量精度,使得流体在低流速时,探头仍可获得稳定的差压信号,从而延伸了传感器的测量量程下限,保持流量系数的稳定。

本质防堵设计:威力巴流量高、低压取压孔位置的本质防堵设计使均速管流量计的防堵水平达到了一个崭新局面。
威力巴流量计刚投入运行时,流体在管道静压的作用下,开始进入探头前部(迎流方向)的高压取压孔内腔,犹如带颈的瓶子放入水池灌满水一样,很快形成了压力平衡状态,在探头前部产生了一个高压分布区,流体及其中的颗粒杂质遇到高压区不再进入高压取压孔,而是绕道而行朝探头的两边分流渐开离去,在探头的后部形成一种涡流,一般情况下,颗粒杂质在涡街牵引力的作用下,集中在探头的后部,正如落叶总是落在背风处一样,由于低压取压孔在探头的侧后两边、流体分离点和杂质聚集区的前部,从而本质上防止了堵塞和涡流的信号波动,并由此产生一个非常稳定的低压信号。

流量计算原理

四、应用介质:
威力巴流量传感器的使用范围及其广泛,它大量用于各种气体、液体和蒸汽的测量,以下为典型应用介质:
1、气体/液体/蒸汽;
2、天然气/冷却水/饱和蒸汽;
3、压缩空气/锅炉水/过热蒸汽;
4、燃气/除盐水;
5、气体碳氢化合物/液体碳氢化合物;
6、热空气/低温液体;
7、发生炉气体/导热液体。

五、应用领域:

1、工业生产过程
威力巴是过程自动化仪表与装置中的大类仪表之一,它被广泛适用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域,是发展工农业生产,节约能源,改进产品质量,提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。在过程自动化仪表与装置中,流量仪表有两大功用:作为过程自动化控制系统的检测仪表和测量物料数量的总量表。
2、能源计量
能源分为一次能源(煤炭、原油、煤层气、石油气和天然气)、二次能源(电力、焦炭、人工燃气、成品油、液化石油气、蒸汽)及载能工质(压缩空气、氧、氮、氢、水)等。能源计量是科学管理能源,实现节能降耗,提高经济效益的重要手段。流量仪表是能源计量仪表的重要组成部分,水、人工燃气、天然气、蒸汽和油品这些常用的能源都使用着数量极其庞大的流量计,它们是能源管理和经济核算不可缺少的工具。
3、环境保护工程
烟气,废液、污水等的排放严重污染大气和水资源,严重威胁人类生存环境。把可持续发展列为国策,环境保护将是21世纪的***大课题。空气和水的污染要得到控制,必须加强管理,而管理的基础是污染量的定量控制。
我国是以煤为主要能源的,全国有上百万个烟囱不停地向大气排放烟气。烟气排放控制是根治污染的重要项目,每个烟囱必须是安装烟气分析仪表和流量计,组成连椟排放监视系统。烟气的流量沆量有很大因难,它的难度为烟囱尺寸大且形状不规则,气体组分变化不定,流速范围大,脏污,灰尘,腐蚀,高温,无直管段等。
4、交通运输
有五种方式:铁路公路、水运、和管道运输。其中管道运输虽早已有之,但应用并不普遍。随着环保问题的突出,管道运输的特点引起人们的重视。管道运输必须装备流量计,它是控制、分配和调度的眼睛,亦是安全监没和经济核算的必备工具。
5、生物技术
21世纪将迎来生命科学的世纪,以生物技术为特征的产业将获得迅速发展。生物技术中需监测计量的物质很多,如血液,尿液等。仪表开发的难度极大,品种繁多。
6、科学实验
科学实验需要的流量计不但数量多,且品种极其繁杂。据统计流量计100多种中很大一部分是应科研之需用的,它们并不批量生产,在市面出售,许多科研机构和大企业皆设专门小组研制专用的流量计。
7、海洋气象,江河湖泊
这些领域为敞开流道,一般需检测流速,然后推算流量。流速计和流量计所依据的物理原理及流体力学基础是共通的但是仪表原理及结构以及使用条件有很大差别。

产品价格:

价格 ¥ 800.00 ¥ 1500.00 ¥ 13700.00
起批量 ≥1  ≥1  ≥1
规格型号:
加工定制 品牌 华云 型号 KTE-
类型 差压式流量计 测量范围 0.06~3000(m3/h) 精度等级 1级
公称通径 DN15-2500(mm) 适用介质 气体,液体,蒸汽 工作压力 0-40(MPa)
工作温度 -20℃-550(℃)

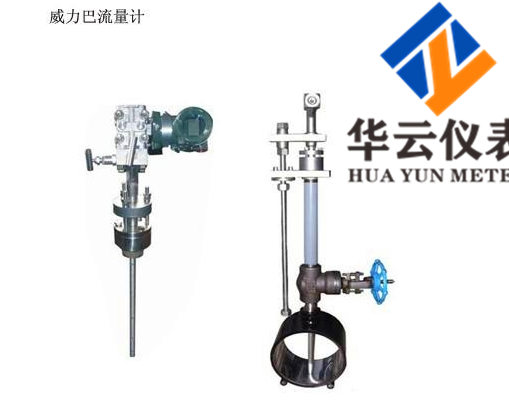

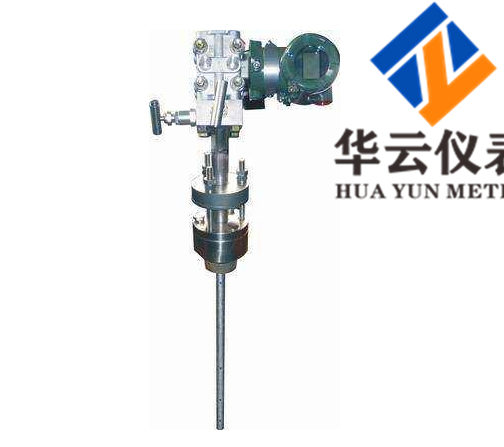

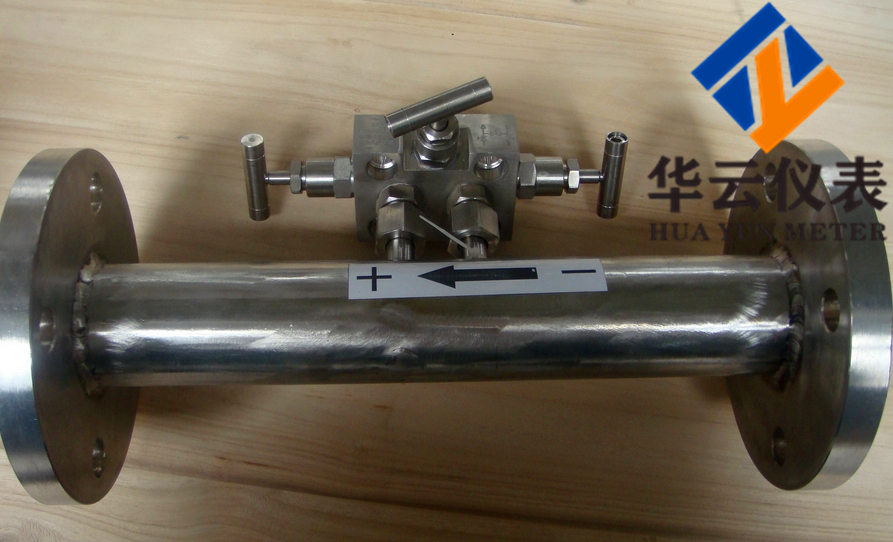

威力巴流量计产品图

概述:

威力巴流量计适用于气体、液体和蒸汽的高精度流量测量。威力巴是一种差压式、速率平均式流量传感器,通过传感器在流体中所产生的差压进行流量测量。威力巴流量计具有测量范围宽、压力损失小、可不断气检修、不易结污、可在线清洗等突出性能,使用与脏污、低压、低流速大口径煤气及空气等介质流量测量。

测量原理:

当流体流过探头时,在其前部产生一个高压分布区,高压分布区的压力略高于管道的静压。根据伯努利方程原理,流体流过探头时速度加快,在探头后部产生一个低压分布区,低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空,并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。威力巴均速流量探头能地检测到由流体的平均速度所产生的平均差压。威力巴均速流量探头在高、低压区有按一定准则排布的多对取压孔,使准确测平均流速成为可能。 威力巴测量系统的性能:     在均速流量探头中探头的截面形状、表面粗糙状况和低压取压孔德位置是决定探头性能的关键因素。低压信号是否稳定和准确对均速探头的精度和性能起决定性的作用。     威力巴探头之所以能的检测到由流体的平均速度,是因为在威力巴探头的高低压区有按对数线性法排列的多对取压孔,通过多对取压空可以的检测到平均流速产生的平均压差。

技术参数:

测量精度:±1%

重复精度:±0.1%

使用压力:0-40MPa

使用温度:-20℃-550℃

测量上线:取决于探头强度

测量下限:取决于测量***小压差要求

量 程 比:大于10:1

适用管径:38mm-9.00mm圆管、方管

适用介质:满管、单向流动的、单相得气体、蒸汽和粘度不大于10(mPa.S)的液体。

设计特点:

早期的均速流量探头,在截面的设计上忽视了临界流体的流动情况我空气动力学原理,所以其应用范围受到了很大的限制。威力巴其主要特点:子弹头截面形状的探头能产生的压力分布,固定的流体分离点;位于探头侧后两边、流体分离点之前的低压取压孔,可以生成稳定的差压信号,并且有效防堵。内部一体化结构能避免信号渗漏,提高探头结构强度,保持长期高精度。威力巴流量探头以其卓越的防堵设计,彻底摆脱了阿牛巴等插入式流量探头易堵塞的弊端,使均速管流量探头的防堵水平达到了空前的高度。均速管流量传感器探头高压取压孔不会被堵探头的前部形成高压区,压力略高于管道静压,阻止了颗粒进入。请注意:在探头的高压取压孔处流体的速度是零,没有物体会进入取压孔。开机时,流体在管道静压作用下,进入弯管,很快形成了压力平衡的状态。当压力平衡状态形成以后,流体在弯管进口处遇到高压,绕道而行,不再进入弯管中。 威力巴的低压孔实现本质防堵,一般情况下灰尘、沙子和颗粒在涡街力的作用下,集中在探头的后部。

这就是为什么秋天的树叶总是集中在背风的房子后面的原因。其它的探头由于低压取压孔取在探头尾部真空区,在涡街力的作用下,探头的低压取压孔很快地被涡流带来的杂质堵死。威力巴的独特设计,使低压取压孔位于探头侧后两边,流体分离点和尾迹区的前部。这种设计从本质上防止了堵塞并且能产生一个非常稳定的低压信号。

产品选型:

型号

产品名称

KTE-

威力巴流量计



代号

结构形式



050

管道连接型(8-300mm)



100

螺纹连接型



110

螺纹链接双面支撑型



150

安全锁定型



200

螺纹连接在线型



400

法兰连接在线型



500

法兰连接型



510

法兰连接双面支撑型





代号

探头型号





05

05号传感器





10

10号传感器





15

15号传感器





20

20号传感器





25

25号传感器







代码

传感器材质







SL

316L不锈钢







AY

合金钢







SP

特殊材质(需预定)









代号

通径









15-1000

DN15-DN1000











代号

管道走向











H

水平











V

垂直













代号

管道材质













CS















SS















EP

















代号

接头















P/R

螺纹链接接头,P接头开口向上R接口开口在两侧















PS/RS

焊接链接接头,PS接头开口向上,RS接头开口在两侧















HPS

高温高压焊接接头,开口向上















F

一体化接头















T

螺纹链接接头,开口向上,内置仪表截止阀门





5、结束语:

根据对威力巴流量计测量原理的分析和实际使用的体会可知:

1)探头的流线型外形对流体的阻力和干扰***小,前部的粗糙表面处理和低压取压孔开在两侧流体分离点前的设计,保证了探头对小流速测量的准确性和防堵性能,整体性能都优于其他的均速管探头。

2)通过了法定检测部门认证的流体计算公式和实际检定,保证了计算得出的差压值是真实可信的。

3)在实际应用中,现场的安装条件要尽量满足该流量计的基本安装要求,避免因安装问题导致测量不准。

 该流量计的基本安装要求,避免因安装问题导致测量不准。

 该流量计在国外某项目锅炉补给水系统中安装投用运行已经1a多,准确度及精度都能满足工艺运行要求。
