焦炉煤气流量计
厂家价格：1000-20000元 （焦炉煤气流量计价格主要取决于管道口径大小，和精度要求）
厂家参数：
公称通径：DN25-DN1600（大于DN1600的口径也可以做）
被测介质：焦炉煤气，煤气，高炉煤气，转炉煤气等
基本误差：±0.5%，±1.5%，±2.5%
工作压力：≦26.0 MPa
被测介质温度：＜550℃
直管段要求：上游0-3D，下游0-1D
供电电源：24V DC（需配差压变送器）
显示：8位LCD显示瞬时流量、累积流量（配流量积算仪）
输出信号：（1）4-20mA DC流量信号（2）符合HART协议的输出信号
防爆性能：本安型IbIICT5
防护性能：IP65
厂家参数：
公称通径：DN25-DN1600（大于DN1600的口径也可以做）
被测介质：焦炉煤气，煤气，高炉煤气，转炉煤气等
基本误差：±0.5%，±1.5%，±2.5%
工作压力：≦26.0 MPa
被测介质温度：＜550℃
直管段要求：上游0-3D，下游0-1D
供电电源：24V DC（需配差压变送器）
显示：8位LCD显示瞬时流量、累积流量（配流量积算仪）
输出信号：（1）4-20mA DC流量信号（2）符合HART协议的输出信号
防爆性能：本安型IbIICT5
防护性能：IP65
产品概述：

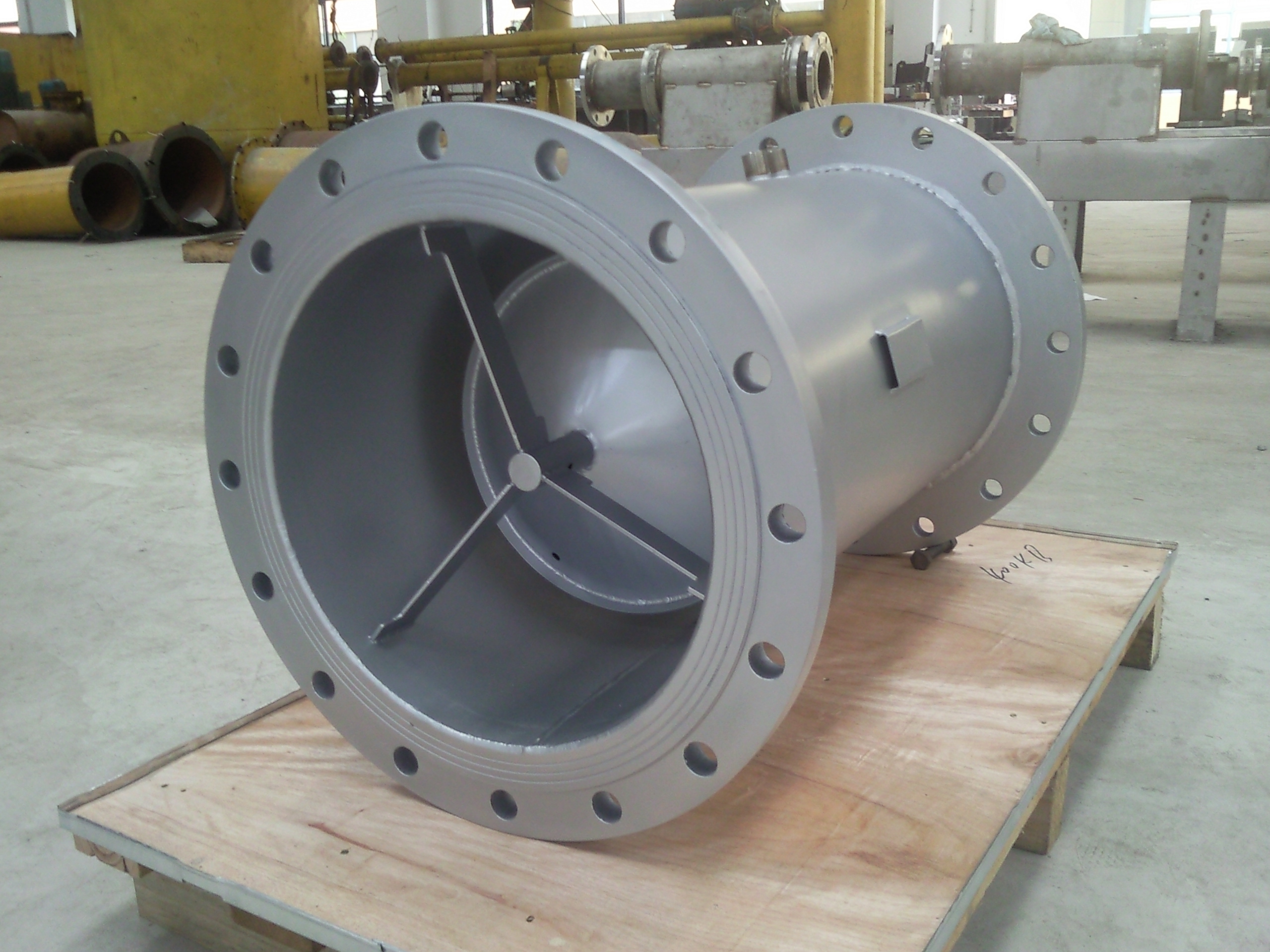

焦炉煤气流量计主要用V锥流量计进行计量，因为焦炉煤气有杂质，一般的流量计会产生堵塞现象，只有V锥流量计本身的工作原理具有清除杂质的功能，所以被用作计量焦炉煤气是***理想的流量计。
焦炉煤气流量计主要用V锥流量计进行计量，因为焦炉煤气有杂质，一般的流量计会产生堵塞现象，只有V锥流量计本身的工作原理具有清除杂质的功能，所以被用作计量焦炉煤气是***理想的流量计。
V锥流量传感器及流量计是我公司采用国外技术设计生产的一种新型流量测量装置，其基本原理也是差压式，但突破了传统差压式流量计的许多局限性，利用同轴安装在管道中的节流体，所不同的是，普通节流装置的***小流通截面为圆形，而V锥流量传感器及流量计的***小流通截面为环形。当流体流经悬挂在管道端达到***大，在V锥的游处形成一个低压端，从而在V锥前后产生差压，通过对差压的测量达到对流量的测量。
由于V锥流量传感器及流量计节流件的独特结构，流体在管道内不是急剧收缩，流体压力的变化是比较平稳的，差压信号更加稳定，能保证流量，特别是小流量的测量。同时，由于悬挂轴心与锥形体结构，使其具有自清洁功能避免赃物介质粘附堆积。非常适用液体中含气，气体中含水以及液体或气体含有固体测量焦炉煤气、高炉煤气、天然气、烟道气、液化石油气等有机气体及原料油、浆液等高粘度，脏污介质具有独特的优势。
V锥流量传感器及流量计广泛地应用于石油、化工、天然气、煤气，矿冶、钢铁、
电力、水利、给排水、造纸、制糖、制药、酿造、饮料、纺织、印染、化纤、环保和市政工程等行业的计量与过程测量。

工作原理：
工作原理：
V型锥流量计和其他差压式仪表一样，也是基于流动连续性原理和伯努利方程来计算流体工况流量的。我们知道在同一密闭管道内，当压力降低时，速度会增加，当介质接近锥体时，其压力为P1，在介质通过锥体的节流区时，速度会增加，压力会降低为P2，如图所示，P1和P2都通过取压口引到差压变送器上，流速发生变化时，差压值会随之增大或减小。也就是说对于稳定流体，流量的大小与差压平方根成正比。当流速相同时，锥体节流面积越大，则产生的差压值也越大。
性能及特点
●产生更加稳定的差压信号，更加准确小流量的测量孔板的差压是通过中间开孔的节流件，让流体逐渐收缩，流动平缓地发生改变，这样减弱了流场中压力波动的幅值，产生的差压信号更加稳定，能分辨的差压信号更小，有利于小流量的测量；
●更宽流量测量范围
由于V锥流量传感器及流量地独特的结构，使得在低流速时，依然能产生足够分辨的差压，使得差压的量程下限比传统差压仪表低，量程得以向下限扩展，可达到15：1；
●很高的重复性、测量数度
重复性优于±0.1%；测量精度优于±0.5%；
●短的直管段要求
一般上游0-3D，下游0-1D，V锥流量计的上游侧如装有阀门，流量计与阀门之前的距离应保证3D。
●很小的压损
由于V锥流量传感器及流量计体的出口边缘不是锐利的缘故，同是流体的压力变化是平缓的，因而由摩擦所产生旋涡带来的压力损失会更小。
●一体化结构设计
V锥流量计把节流件、传感器、智能电路、显示器、通信单元组成一体，安装时用户只需焊接配对法兰即可，取消了传统差压流量计的引压管路简化了安装，减少了安装时间和费用，减少了泄漏和维护量，方便用户使用。
安装方法：
1测量液体流量
（a）差压变送器***好安装在内锥体装置的下方（图1.1），这样可以避免液体中气体进入导压管和变送器中。
（b）如果变送器不得不安装在内锥体装置的上方（图1.2），为了减少液体中的气体进入导压管内，应在内锥体装置和导压管之间装U型弯管，且弯头下端至少低于管道中心1米。
（c）在水平或倾斜的管道上，如果将导压管装在内锥体装置的上半部，这样导压管内会积聚气体，如果装在内锥体装置的下半部，会使沉积物落入导压管内。因此，导压管应自内锥体装置的水平中心线两端引出，或自水平向下小于45度引出

2测量蒸汽流量
（a）为了保证变送器不受蒸汽高温的影响，在变送器和内锥体装置之前必须
安装两个位于同一高度的冷凝器，并在冷凝器、导压管和高、低压室内充满冷凝
水，避免高温对变送器的影响。
（b）差压变送器***好安装在内锥体装置的下方（图2.1），这样可以避免气体
进入导压管和变送器中。冷凝器应安装在尽可能量靠近内锥体装置处。
（c）a如果差压变送器不得不安装在内锥体装置的上方(图2.2)，应把冷凝器
装在高于差压变送器的地方。
（d）上述两种安装方法均在靠近变送器的地方装有阀，以供吹洗导压管。同时在V锥流量计和冷凝器之前的导压管上应加保温层。

3测量气体流量
（a）差压变送器***好安装在内锥体装置的上方(图3.1)，这样可以使导压管内
所产生的冷凝液流回管道。
（b）如果变送器不得不安装在内锥体装置的下方（图3.2），为了减少水份凝
结在导压管内，应从内锥体装置引出导压管装U型弯管，且弯管头上端至少高于管
道中心1米。
（c）在水平或倾斜的管道上，为了避免管道中冷凝液进入导压管，导压管应
自内锥体装置的水平中心线上半部引出。
（d）若气体中含有污物或灰尘，在导压管的转弯地方应安装十字接头，以便
清洗或吹洗。
