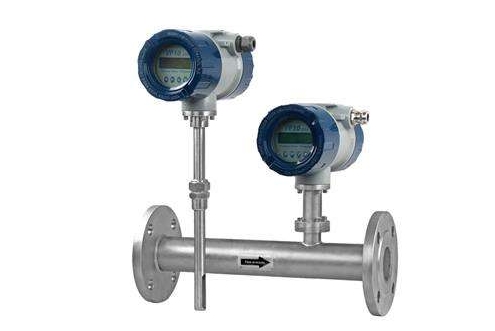

气体质量流量计
- 插入式设计,可在线带压安装;
- 适用于多种管径和已知截面积的任意形状管道;
- 量程比大,测量流速范围宽;
- 无可动部件,无压力损失;
- 测量气体质量流量,无需温度、压力补偿;
- 全隔离的电气结构彻底滤除外部干扰;
- 高效电源设计整机功耗极低;
- 宽电源电压输入范围适应各种复杂电源环境;
- 大屏幕液晶双行显示,读数清晰易辨;
- 带有ModBus和HART现场总线接口。
精度等级 |
±(1.5%RD+0.5%FS) |
重复性 |
± 0.5% |
响应速度 |
1s |
管径 |
插入式:DN25~DN6000 ; 管段式: DN15~DN100 |
安装方式 |
一体式 或 分体式 |
连接方式 |
插入式:卡套连接、法兰连接 ; 管段式:法兰连接 |
测量介质 |
任何组分和混合比可知且恒定的气体,标准气体列表,请参见订货信息 |
环境温度 |
-40~60℃ |
操作温度 |
-40~150℃(介质温度,插入式) |
操作压力 |
1.6MPa (插入式) ; 2.5MPa / 4.0MPa / 6.3MPa(管段式) |
防护等级 |
IP65 |
传感器材质 |
316 |
本体材质 |
304、316、316L |
供电方式 |
85~265VAC 50/60Hz |
公称直径 |
英寸 |
标准型 |
扩展型 |
高速型 |
25 |
1" |
0.5~53.0 |
1.6~158.9 |
2.1~211.9 |
32 |
11/4 " |
0.9~86.8 |
2.6~260.3 |
1.7~347.1 |
40 |
11/2 " |
1.4~135.6 |
4.1~406.8 |
5.4~542.4 |
50 |
2" |
2.1~211.9 |
6.4~635.6 |
8.5~847.5 |
65 |
21/2 " |
3.6~358.1 |
10.7~1074.2 |
14.3~1432.2 |
80 |
3" |
5.4~542.4 |
16.3~1627.1 |
21.7~2169.5 |
100 |
4" |
8.5~847.5 |
25.4~2542.4 |
33.9~3389.8 |
125 |
5" |
13.2~1324.2 |
39.7~3972.5 |
53.0~5296.6 |
150 |
6" |
19.1~1906.8 |
57.2~5720.3 |
76.3~7627.1 |
200 |
8" |
33.9~3389.8 |
101.7~10169.5 |
135.6~13559.3 |
250 |
10" |
53.0~5296.6 |
158.9~15889.8 |
211.9~21186.4 |
300 |
12" |
76.3~7627.1 |
228.8~22881.4 |
305.1~30508.5 |
1.特点:
热式气体质量流量计既可进行气体流量计量工作,也可用于过程控制领域。它引进美国先进
技术生产,无须温压补偿,直接测出流体的质量流量。它的突出特点是:没有可动部件;压力损失小;量
程比宽;精度高;可靠性高;安装简单,操作方便。可以在所有领域全面替代孔板和差压式流量计。
2. 用途:
本产品广泛应用于钢铁厂、焦化厂、石油、化工、热 力、医疗、热电厂、环保等行业。
可进行:
●钢铁厂,焦化厂煤气流量测量
●锅炉空气流量,测量二次风量
●烟囱排出的烟气流量测量
●水处理中瀑气流量测量
●水泥,卷烟,玻璃厂生产过程中气体流量测量
●压缩空气流量测量
●天然气,煤气,液化气,火炬气,氢气等气体流量测量
三、技术参数:
●测量范围:(0.05~80)Nm/s(标准状态为20℃,101.33KPa)
●测量介质:除乙炔气外的洁净气体
●温度范围:环境温度:-40℃~+60℃
介质温度:-10℃~+200℃
●准 确 度:±1%的读数;±0.5%满量程
●重 复 性:±0.5%的满量程
●输 出:瞬时流量 4-20mA DC ***大负载600Ω,RS232,RS485
●响应速度:小于1S
●供电电压:24VDC±10%
●机械连接:3/4 NPT不锈钢紧固件
●探杆长度:800mm(此长度为标准长度,特殊请声明)
●探杆直径:18mm
●直管段长度:无严格要求
●压力损失:可以忽略
●工作压力:1.6MPa
●现场显示:(LED)上排为瞬时流量每行4个字符,下排为累积流量每行8个字符,可以按英制或公制单
位显示流量、累积流量。
●数据保护: 累计量保存在EEROM内,(断电可保存百年)
●传感器及管线表体材料:316L(可选哈氏合金C)
●防护等级:IP65
●变送单元:选择防爆封装。
四、应用实例
1.石油化工行业
应用场合:火炬气排放监控
产品优点:宽量程比,传感器不易堵塞,可在线插拔清洗,适用气体广泛
2.电力行业
应用场合:锅炉一次风、二次风、磨煤风的风量测量
产品优点:安装简便,无直管段要求,低压力损失,无需温压补偿,可在苛刻的条件下使用(如:空气中
含有粉尘、颗粒、磨损严重、低压力等)
3.冶金行业
应用场合:高炉煤气、焦炉煤气测量
产品优点:按实际介质组份标定,可对组份变化进行修正,可在线清洗传感器,插入长度可任意调整
4.电子行业
应用场合:高纯度气体质量流量测量
产品优点:无需温压补偿直接测量质量流量,传感头经过高度抛光,可用于贸易结算
5.供暖通风和空调系统(HVAC)
产品优点:产品反应灵敏、运行可靠,对安装直管段无严格要求
6.水处理行业
应用场合:测量曝气池的空气流量
产品优点:耐脏、耐尘,真正无压降,现场安装简便
7.食品行业
应用场合:向反应器中通入适量气体,控制过程及质量
产品优点:卫生级3A,高纯净度,所有接液表面采用不锈钢,宽量程比
