一、涡轮流量传感器概述:

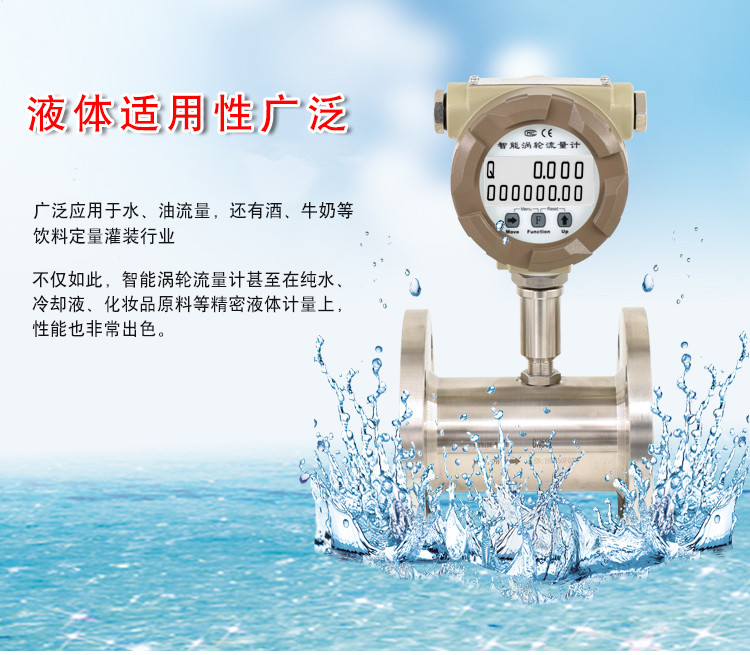

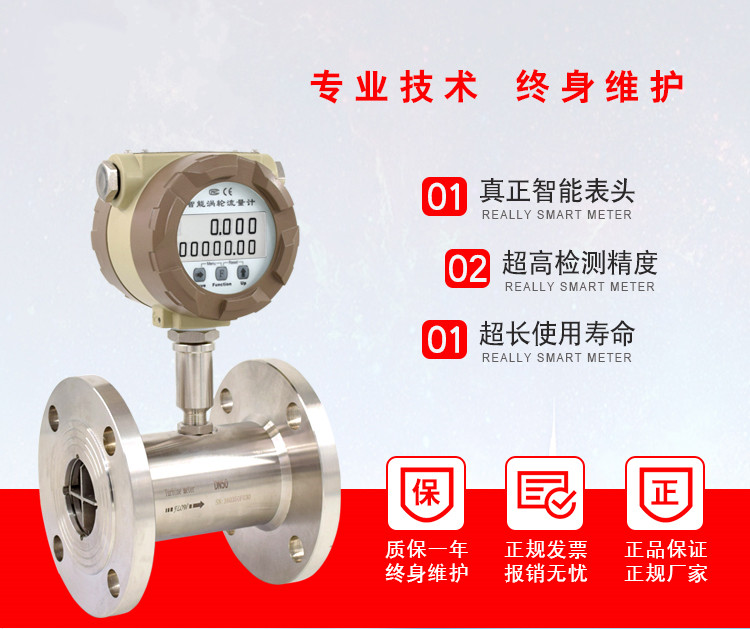

HY-WGY涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。液体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的液体涡轮流量计可以应用于制药行业。
一体化液体涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。
一体化液体涡轮流量计表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。

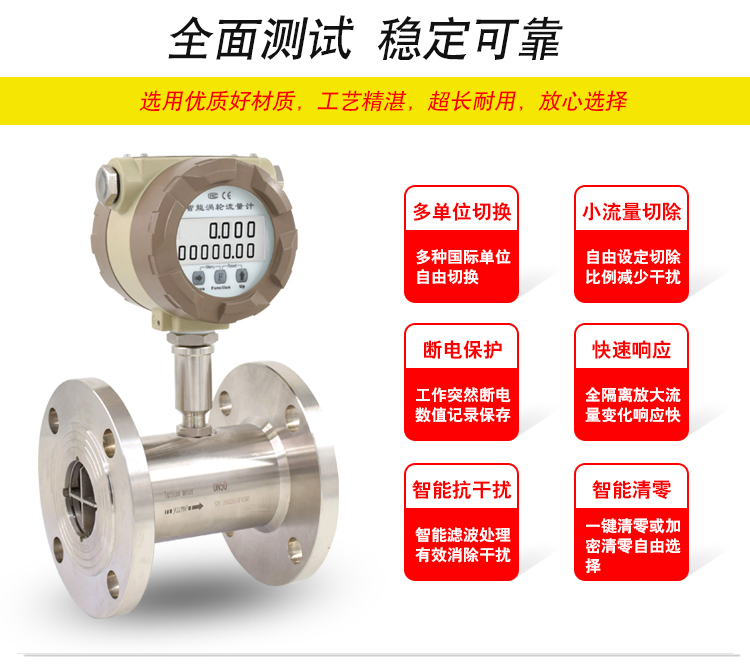

二、涡轮流量传感器产品特点:
1. 高度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的度，在贸易结算中是优先选用的流量计；
3.具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正；
4.所有有效数据掉电后保持10年不丢；
5.范围度宽，中大口径可达1:20，小口径为1:10；
6.结构紧凑轻巧，安装维护方便，流通能力大；
.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等
9.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便；三、涡轮流量传感器技术参数:
公称口径： 管道式：DN4～DN200
插入式：DN100～DN2000
精度等级： 管道式：±0.5级，±1.0级
插入式：±1.5级、±2.5级
环境温度： -20℃～50℃
介质温度： 测量液体：-20℃～120℃
测量气体：-20℃～80℃
大气压力： 86KPa～106Kpa
公称压力： 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级： ExdIIBT4
连接方式： 螺纹连接、法兰夹装、法兰连接、插入式等

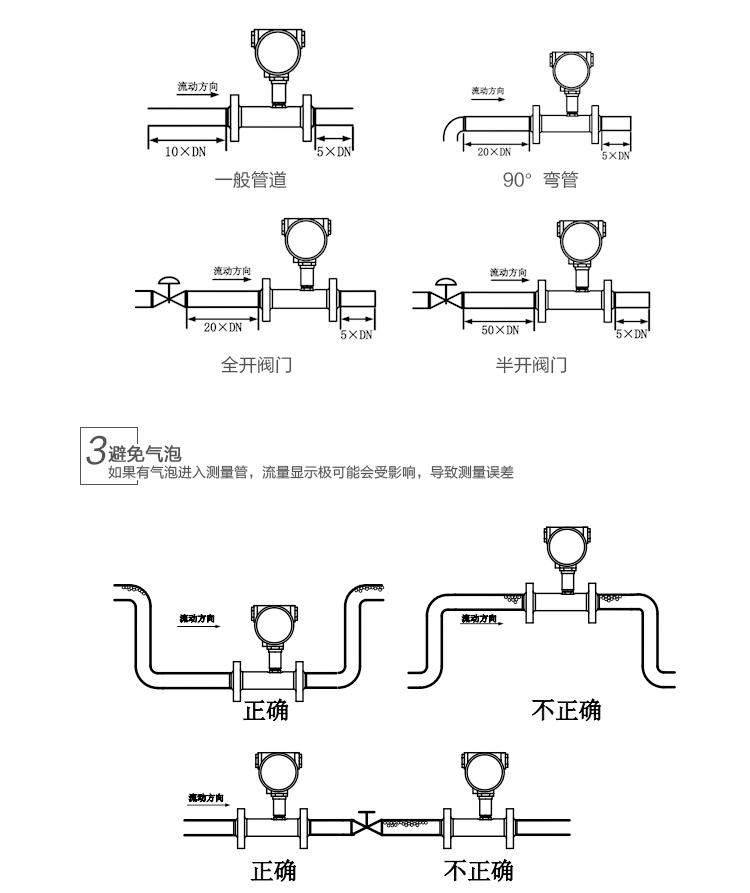

直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN
液体：上游直管段应≥20DN，下游直管段应≥5DN
插入式：上游直管段应≥20DS，下游直管段应≥7DS(DS为管道实测内径)
KLWGY液体涡轮流量计显示方式：

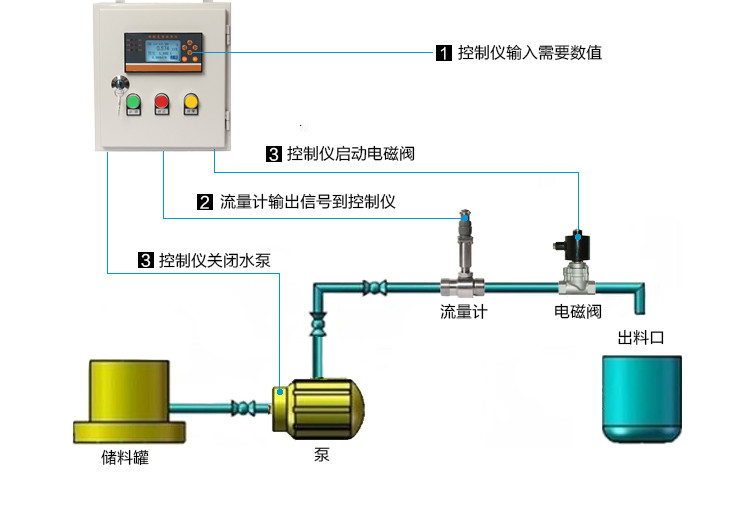

(1)远传显示：脉冲输出、电流输出(配显示仪表)

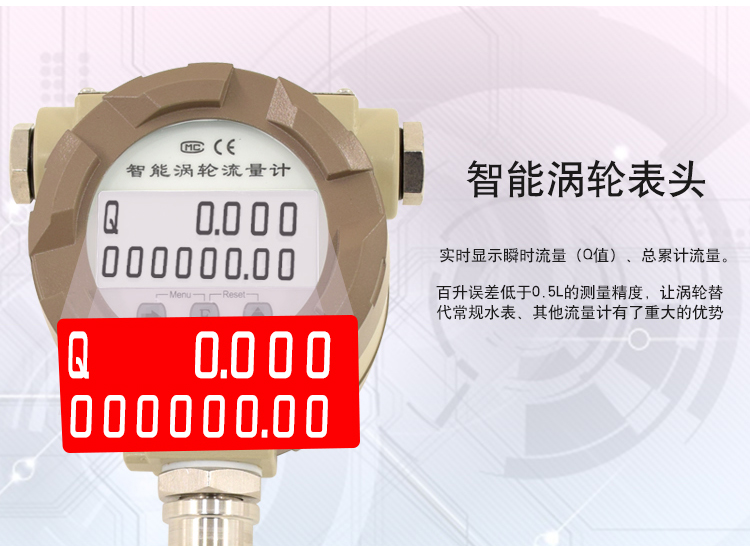

(2)现场显示：8位LCD显示累积流量，单位(m3)
4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速
(3)温度压力补偿型：
A、显示标准瞬时流量及标准累计流量
B、显示当前压力、温度、电池电压
输出功能：
(1)脉冲输出，p-p值由供电电源确定
(2)4～20mA两线制电流输出
(3)单位体积脉冲输出及传感器原始脉冲输出
(4)带有RS485通迅接口
供电电源：
(1)DC5～24V
(2)标准型3V锂电池安装于仪表内部可连续使用八年以上
(3)温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
传输距离：传感器至显示仪距离可达500m

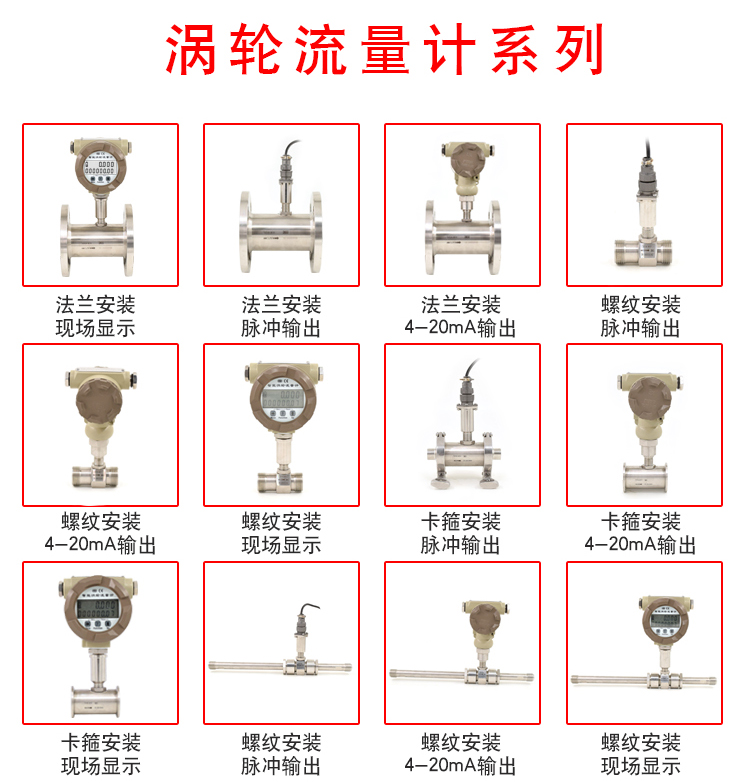

四、涡轮流量传感器仪表分类：
1．按仪表功能分类，涡轮流量计可分为2大类，即：
■涡轮流量传感器/变送器
■智能一体化涡轮流量计
2．功能说明
■KLWGY油流量传感器/变送器

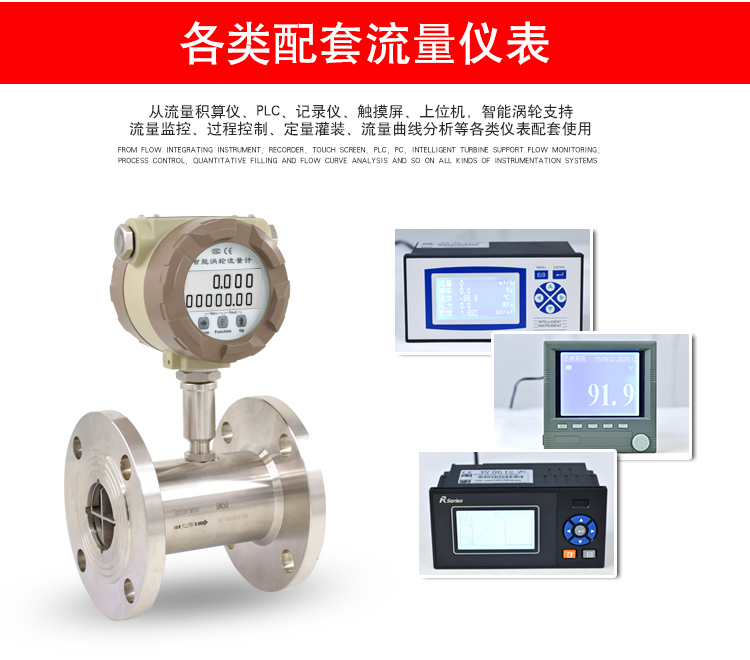

该类涡轮流量计产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号(4-20mA)；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
该类涡轮流量计产品均分为基本型和防爆型(ExdIIBT6)两种，外形如图
图1 基本型传感器/变送器图2 防爆型传感器/变送器

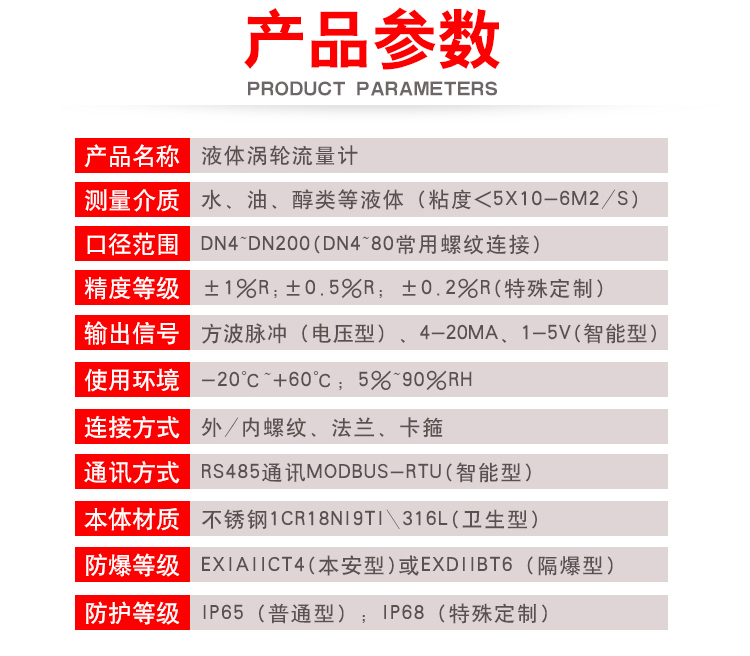

基本参数与技术性能
技术性能：表1
|

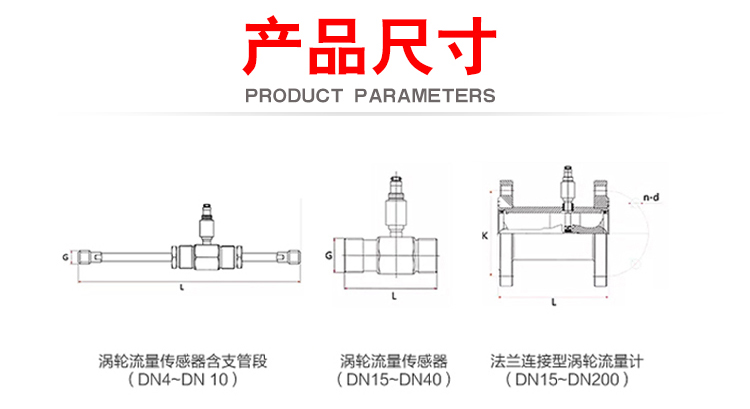

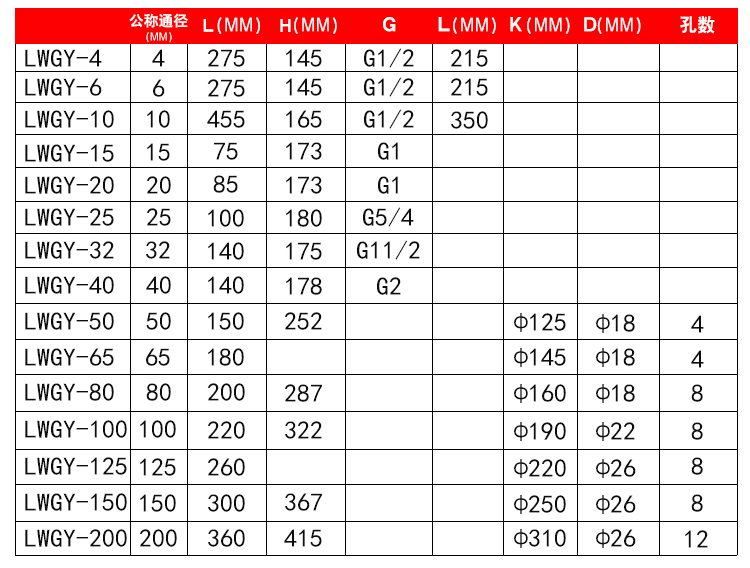

仪表口径及连接方式
|
4、6、10、15、20、25采用螺纹连接
|
|
(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接
|
|
精度等级
|
±0.5%R
|
|
量程比
|
1:10；1:15；1:20
|
|

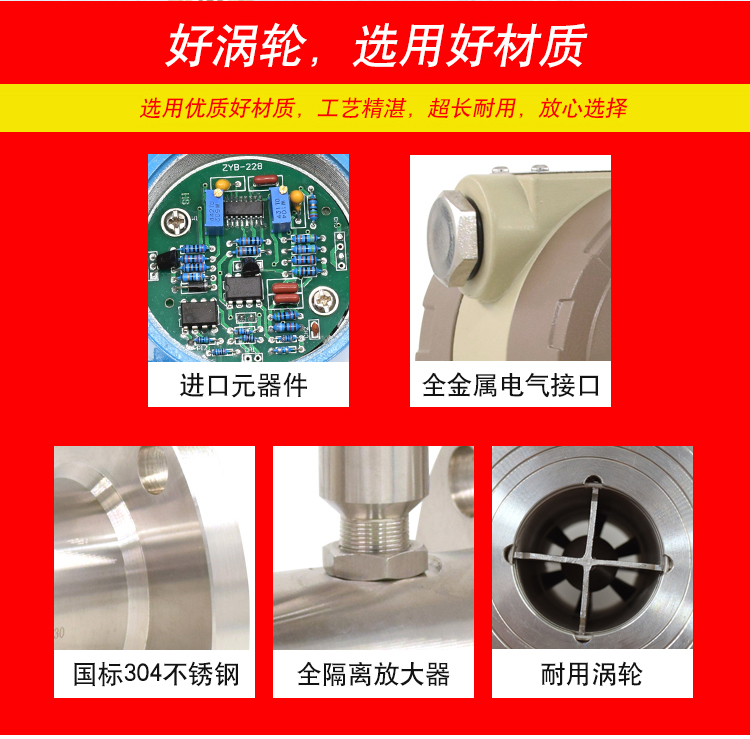

仪表材质
|
304不锈钢、316(L)不锈钢等
|
|
被测介质温度(℃)
|
-20～＋120℃
|
|
环境条件
|
温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
|
|
输出信号
|
4-20mADC电流信号(LWGY-□C型)
|
|
供电电源
|
LWGY-□B型：自带锂电池供电(可连续使用3年)；LWGY-□C型：+24VDC
|
|
信号传输线
|
2×0.3(二线制)
|
|
传输距离
|
≤1000m
|
|
信号线接口
|
内螺纹M20×1.5(LWGY-□C型)
|
|
防爆等级
|
ExdIIBT6
|
|
防护等级
|
IP65
|
五、涡轮流量传感器测量范围及工作压力：表2
|
仪表口径(mm)
|
正常流量范围(m3/h)
|
扩展流量范围(m3/h)
|
常规耐受压力(MPa)
|
特制耐压等级(MPa)(法兰连接方式)
|
|
4
|
0.04～0.25
|
0.04～0.4
|
6.3
|
12、16、25
|
|
6
|
0.1～0.6
|
0.06～0.6
|
6.3
|
12、16、25
|
|
10
|
0.2～1.2
|
0.15～1.5
|
6.3
|
12、16、25
|
|
15
|
0.6～6
|
0.4～8
|
6.3、2.5(法兰)
|
4.0、6.3、12、16、25
|
|
20
|
0.8～8
|
0.45～9
|
6.3、2.5(法兰)
|
4.0、6.3、12、16、25
|
|
25
|
1～10
|
0.5～10
|
6.3、2.5(法兰)
|
4.0、6.3、12、16、25
|
|
32
|
1.5～15
|
0.8～15
|
2.5
|
4.0、6.3、12、16、25
|
|
40
|
2～20
|
1～20
|
2.5
|
4.0、6.3、12、16、25
|
|
50
|
4～40
|
2～40
|
2.5
|
4.0、6.3、12、16、25
|
|
65
|
7～70
|
4～70
|
2.5
|
4.0、6.3、12、16、25
|
|
80
|
10～100
|
5～100
|
2.5
|
4.0、6.3、12、16、25
|
|
100
|
20～200
|
10～200
|
2.5
|
2.5、4.0
|
|
125
|
25～250
|
13～250
|
1.6
|
|
150
|
30～300
|
15～300
|
1.6
|
2.5、4.0
|
|
200
|
80～800
|
40～800
|
1.6
|
2.5、4.0
|

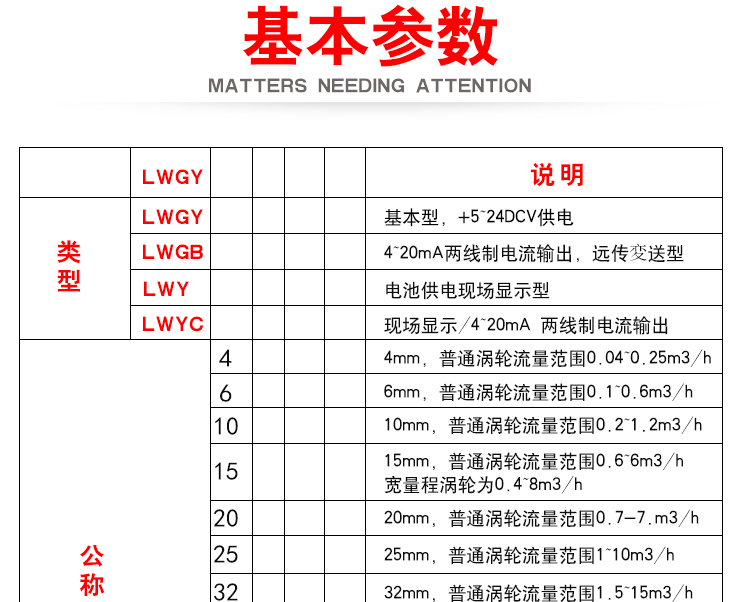

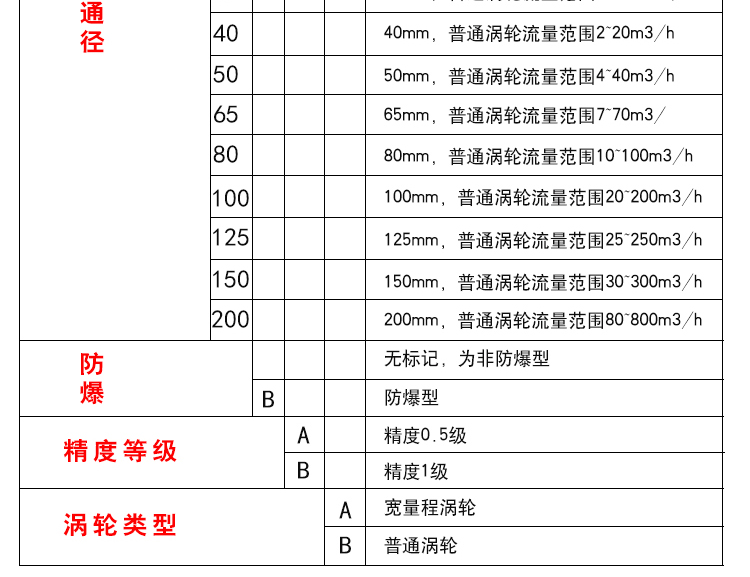

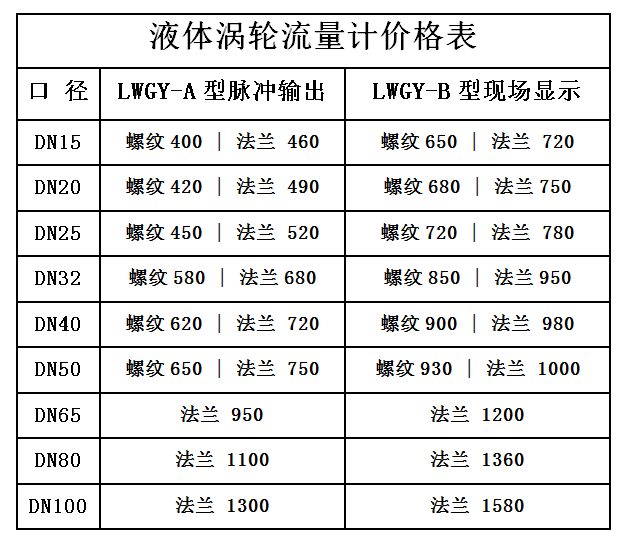

六、涡轮流量传感器选型表
|
|
LWGY□
|
□□□
|
□
|
□
|
□
|
说 明
|
|
类
型
|
LWGY
|
|
|
|
|
基本型，+5-24DCV供电，
|
|
LWGYA
|
|
|
|
|
4~20mA两线制电流输出，远传変送型
|
|
LWGYB
|
|
|
|
|
电池供电现场显示型
|
|
LWGYC
|
|
|
|
|
现场显示/4~20mA两线制电流输出
|
|
LWGYD
|
|
|
|
|
RS485通讯输出
|
|
公
称
通
径
|
4
|
|
|
|
4mm，
|
|
6
|
|
|
|
6mm，
|
|
10
|
|
|
|
10mm，
|
|
12
|
|
|
|
12mm，
|
|
15
|
|
|
|
15mm，
|
|
20
|
|
|
|
20mm，
|
|
25
|
|
|
|
25mm，
|
|
32
|
|
|
|
32mm，
|
|
40
|
|
|
|
40mm，
|
|
50
|
|
|
|
50mm，
|
|
65
|
|
|
|
65mm，
|
|
80
|
|
|
|
80mm，
|
|
100
|
|
|
|
100mm
|
|
125
|
|
|
|
125mm，
|
|
150
|
|
|
|
150mm，
|
|
200
|
|
|
|
200mm，
|
|
防
爆
|
|
|
|
无标记，为非防爆型
|
|
B
|
|
|
防爆型
|
|
精度
等级
|
A
|
|
精度0.5级
|
|
B
|
|
精度1级
|
|
涡轮
类型
|
A
|
宽量程涡轮
|
|
B
|
普通涡轮
|
