转子污水流量计

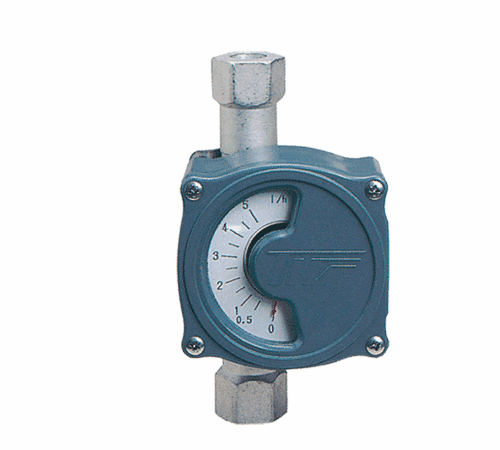

一、转子污水流量计简述

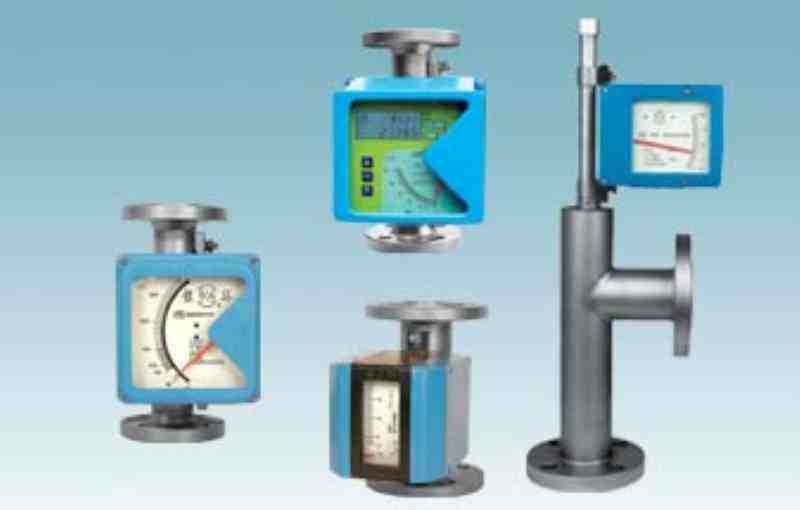

转子污水流量计系列金属管转子流量计有就地显示型和智能远传型，带有指针显示，瞬时流量，累积流量，液晶显示，上下限报警输出，累积脉冲输出，标准的二线制4-20mA电流输出等多种形式，为用户提供了非常广阔的选择空间。另外该仪表采用高质量的MCU微处理系统，保证了流量计在各种应用场所的优良性能。
多年来金属管流量计的各种优良性能和可靠性，以及较好的性能价格比广泛受到了石化、钢铁、电力、冶金、轻工等行业的青睐。
产品价格：

二、转子污水流量计结构原理

1、结构

MAT50系列金属管浮子流量计主要由三大部分组成
a、指示器（智能型指示器，就地指示器）
b、浮子
c、锥形测量室

2、工作原理

被测介质自下而上经锥形测量管时浮子的上下端产生差压形成上升的力，当浮子所受上升力大于浸在流体中浮子重量，浮子便上升，环隙面积就随之增大，环隙处流体流速立即下降，浮子上下端差压降低，作用于浮子的上升力亦随着减少，直到上升力等于浸在流体中浮子重量时，浮子便稳定在某一高度。浮子位置的高低即对应着被测介质流量的大小。浮子内置磁钢，在浮子随介质上下移动时，磁场随浮子的移动而变化。

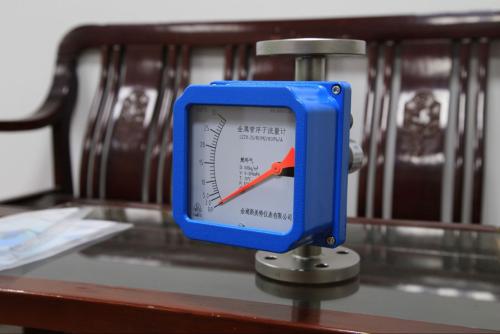

a、对于就地型，由就地指示器中的旋转磁钢与浮子内磁钢耦合，而发生转动，同时带动指针，通过刻度盘指示出此时的流量大小。
b、对于智能型，由智能型指示器中的一个固态磁传感器将磁场的变化转化成电信号，经A/D变换、微处理器，D/A输出，LCD液晶显示，来显示出流量的大小及累积流量。

三、转子污水流量计的主要特点

1.适用于小管径和低流速

2.工作可靠、维护量小、寿命长

3.对于下游直管段要求不高

4.有较宽的流量范围度10:1

5.就地型指针指示接近于线性

6.智能型指示器带有LCD液晶显示，可显示瞬时、累积流量，还可输出脉冲、输出报警

7.带有温度补偿

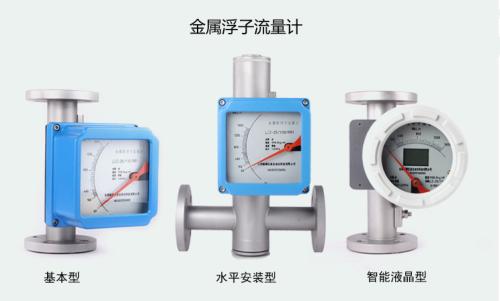

8.有就地型、远传型、夹套型、防爆、耐腐等多种形式

四、转子污水流量计主要技术参数
1、测量范围：水2.5～100000l/h（20℃）
2、量程比：10:1
3、精度等级：1.0、1.5、2.5
4、工作压力：DN15、DN25、DN50为PN4.0MPa***大为10.0MPa、DN80、DN100为PN1.6MPa***大为6.4MPa
5、介质温度：-40℃～300℃
6、介质粘度：DN15：η<5mPa·s（F15.1～F15.3）
η<30mPa·s（F15.4～F15.8）
DN25：η<250mPa·s
DN50～DN150：η<300mPa·s
7、环境温度：液晶型：-40℃～85℃
指针型：-40℃～120℃
8、连接形式：法兰（执行标准DIN2501或按用户提供法兰标准制造）
9、仪表高度：250mm
10、电缆接口：M20*1.5
11、供电电源：24VDC二线制4～20mA或85～265VAC 50/60Hz（远传型）
12、报警输出：上限或下限瞬时流量报警 继电器输出（触点容量***大5A@250VAC）或集电极开路输出（***大100mA@30VDC内部阻抗100Ω）
13、脉冲输出：累积脉冲输出，***小间隔每10秒一个脉冲（交流型）或每50毫秒一个脉冲。
14、液晶显示：双排液晶显示，显示瞬时流量及累积流量。
15、本安防爆：Exia II CT4
16、测量管材质：316不锈钢（普通型）或内衬聚四氟乙烯（防腐型）

五、转子污水流量计产品选型

六、转子污水流量计安装

1、安装前，应将转子污水流量计运输保护用的顶杆、填充物、皮筋等取出，使浮子改变一定的位置，检查转换器动作状态，认为不正常时，应进行调整。

2、转子污水流量计应垂直安装在无振动的管道上，要保证测量管倾斜度小于5°，且应加装旁路，便于维护和清洗而不影响生产。

3、转子污水流量计安装时应用水平仪严格校准，且组装时不应受应力，垂直安装型转子流量计介质流向为自下而上，水平安装型转子流量计介质流向应与其标示方向一致。为方便使用和拆检，一般要求安装阀组。

4、远传型金属转子流量计其远传部分是靠磁性与转子耦合的，若介质中含有易被磁性物质吸附的小颗粒，则转子易被磨损和卡塞，造成测量不准或无法测量，解决的办法是在前面加装磁过滤器。

5、在流量计上游应安装阀门，在下游5~10倍仪表口径处安装流量调节阀。

6、表无严格上游直管段长度要求，但也有制造厂要求安装流量计的位置应保证入口有≥5DN的直管段，出口不≤250mm的直管段或者（2-5）D长度，实际上必要性不大。

七、转子污水流量计使用要求

1、测控系统中的控制阀，应安装在流量计的下游。用于气体测量时，应保证工作压力不小于流量计压损的5倍，以使流量计稳定工作。

2、安装转子污水流量计前，应将管道内焊渣吹扫干净；安装时要取出流量计中的止动元件；安装后使用时，要缓慢开启控制阀门，避免冲击损坏流量计。

3、如果测量要求的流量范围度宽，范围度超过10时，可以在一台仪表内放两只不同形状和重量的浮子，小流量时取轻浮子读数，浮子到顶部后取重浮子读数，范围度可扩大到50-100。

4、液体用仪表通常以水标定流量，气体仪表用空气标定，定值在工程标准状态。若使用条件的流体密度、气体压力温度与标定不一致时，要做必要换算。
