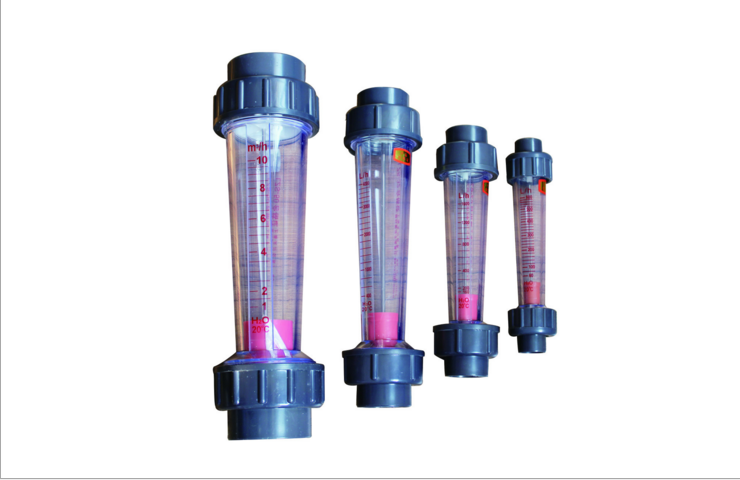

塑料转子流量计

文章日期:2017-09-18|阅读数:



塑料管转子流量计锥管主要部分均由AS,ABS塑料制成,有较好的耐腐性能,具有结构合理、体积小、重量轻、锥管不易破碎等特点。连接方式可分为:插接、焊接、螺纹和法兰连接四种。

塑料转子流量计|转子塑料转子流量计厂家|价格选型

厂家价格:

价格
¥ 100.00~50000.00元
起批量 ≥1

规格参数:

加工定制 品牌 华云 型号 LZB-32S
类型 塑料流量计 测量范围 10(m3/h) 精度等级 4
公称通径 32(mm) 适用介质 液体 工作压力 0.6(MPa)
工作温度 0~40(℃) 规格 400-4000L/H,600-6000L/H 插管 外径40mm

塑料转子流量计SLLZB-S的主要测量元件为一根小端向下,大端向上垂直安装的锥形塑料管及其在内可以上下移动的浮子。当流体自下而上流经锥形塑料管时,在浮子上下之间产生压差,浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力,浮力及粘性力三的合力相等时,浮子处于平衡位置。因此,SLLZB-S塑料转子流量计-淮安森菱仪表有限公司-流经流量计的流体流量与浮子上升高度,即与流量计的流通面积之间存在着一定的比例关系,浮子的位置高度可作为流量量度。


塑料管转子流量计锥管主要部分均由AS,ABS塑料制成,有较好的耐腐性能,具有结构合理、体积小、重量轻、锥管不易破碎等特点。塑料管转子流量计可广泛应用于化工、环保、食品等工业部门。

塑料管转子流量计锥管主要部分均由AS,ABS塑料制成,有较好的耐腐性能,具有结构合理、体积小、重量轻、锥管不易破碎等特点。塑料管转子流量计可广泛应用于化工、环保、食品等工业部门。

  特点 耐磨且耐腐蚀 可附有特定刻度,标定尺寸,测量范围以及测量管材料均已标注在测量管上。

  连接方式连接方式可分为:插接、焊接、螺纹和法兰连接四种。



塑料管转子流量计的主要测量元件为一根小端向下,大端向上垂直安装的锥形塑料管及其在内可以上下移动的浮子。当流体自下而上流经锥形塑料管时,在浮子上下之间产生压差,浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力,浮力及粘性力三的合力相等时,浮子处于平衡位置。因此,流经流量计的流体流量与浮子上升高度,即与流量计的流通面积之间存在着一定的比例关系,浮子的位置高度可作为流量量度。




〔1〕安装前,应把仪表内的泡沫支撑物用工具尖嘴钳轻轻把它取出,然后重新把它安装好,在安装时,要注意橡胶垫圈是否装在接管的槽内,以防漏水。

〔2〕流量计的接口,可用配套的ABS塑料管,或用PVC塑料管,用专用胶水粘合连接,也可用塑料法连接后,再和金属法兰连接。

〔3〕流量计必须垂直安装,应无明显倾斜,其安装高度,应便于对浮子的读数,读数时,视线与浮子应水平。〔一般标准:需用的***佳流量为流量计***大流量的50%-70%,尽量不要用到***高数。〕

〔4〕在仪表的上下游进出口应保证有5倍仪表口径的直管段。

〔5〕被侧流体压力须稳定,如流体太力不稳定,会造成浮子波动,不能正确测量,流量计上游应设置缓冲器或定值器。

〔6〕塑料管转子流量计应垂直安装,流量计中心线与铅垂线的夹角不应超过5度。




〔1〕仪表使用时,应先缓慢开启上游阀门至全开,然后用流量计下游的调节阀调节流量。仪表停止使用时应先缓慢关闭上游阀门,然后再关闭仪表下游的流量调节阀。

〔2〕仪表的示值在刻线的中见,依浮子升起的高度由浮子的标尺处读出示值。

〔3〕当锥管和浮子粘污时,应及时清洗。

〔4〕定期检查流量计的误差,一旦超出规定误差,应调换浮子和锥管,或者重新标定以得到更好的精度。

〔5〕被测流体与流量计标定介质不一致时,需对示值按进行修正。由下式表示QS=QN QS=实际流量 Qn=流量计读数示值 ρn=流量计标定时的介质密度ρs=被测介质的密度 ρf=浮子材料的密度

SK-LZS- 塑料管转子流量计技术参数



公称通径(mm)

型号

测量范围

允许被测介质状况

精度

短管型

温度℃

压力MPa

15

SK-LZS-15

5-50l/h

0-60

≤0.6

±5%

10-100l/h

16-160l/h

25-250l/h

40-400l/h

50-500l/h

60-600l/h

100-1000l/h

25

SK-LZS-25

100-1000l/h

160-1600l/h

250-2500l/h

32

SK-LZS-32

0.4-4m3/h

0.6-6m3/h

50

SK-LZS-50

1-10m3/h

1.6-16m3/h

65

SK-LZS-65

5-25m3/h

8-40m3/h

12-60m3/h

80SK-LZS-80

5-25m3/h

8-40m3/h

12-60m3/h

100

SK-LZS-100

12-60m3/h

18-90m3/h

20-120m3/h

125

SK-LZS-125

25-150m3/h

30-180m3/h

150SK-LZS-15012-60m3/h18-90m3/h20-120m3/h 25-150m3/h30-180m3/h
一、概述
      塑料转子流量计锥管等主部件均由AS、ABS塑料制成,有较好的耐腐性能,产品还具有结构合理、体积小、重量轻、锥管不易破碎等特点,塑料管浮子流量计可广泛应用于化工、环保、食品等工业部门。
二、原理与结构
      塑料转子流量计的主要测量元件为一根小端向下,大端向上垂直安装的锥形塑料管及其在内可以上下移动的浮子。当流体自下而上流经锥形塑料管时,在浮子上下之间产生压差,浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力,浮力及粘性力三的合力相等时,浮子处于平衡位置。因此,流经流量计的流体流量与浮子上升高度,即与流量计的流通面积之间存在着一定的比例关系,浮子的位置高度可作为流量量度。
三、塑料转子流量计安装
  〔1〕安装前,应把仪表内的泡沫支撑物用工具尖嘴钳轻轻把它取出,然后重新把它安装好,在安装时,要注意橡胶垫圈是否装在接管的槽内,以防漏水。
  〔2〕流量计的接口,可用配套的ABS塑料管,或用PVC塑料管,用专用胶水粘合连接,也可用塑料法连接后,再和金属法兰连接。
  〔3〕流量计必须垂直安装,应无明显倾斜,其安装高度,应便于对浮子的读数,读数时,视线与浮子应水平。〔一般标准:需用的***佳流量为流量计***大流量的50%-70%,尽量不要用到***高数。〕
  〔4〕在仪表的上下游进出口应保证有5倍仪表口径的直管段。
  〔5〕被侧流体压力须稳定,如流体太力不稳定,会造成浮子波动,不能正确测量,流量计上游应设置缓冲器或定值器。
  〔6〕塑料管转子流量计应垂直安装,流量计中心线与铅垂线的夹角不应超过5度。
连接方式可分为:插接、焊接、螺纹和法兰连接四种。

XT-LZS-塑料转子流量计技术参数

公称通径
(mm)

型号

测量范围

允许被测介质状况

精度

短管型

温度℃

压力MPa

15

XT-LZS-15

5-50l/h

0-60

≤0.6

±5%

10-100l/h

16-160l/h

25-250l/h

40-400l/h

50-500l/h

60-600l/h

100-1000l/h

25

XT-LZS-25

100-1000l/h

160-1600l/h

250-2500l/h

32

XT-LZS-32

0.4-4m3/h

0.6-6m3/h

50

XT-LZS-50



      1-10m3/h

     1.6-16m3/h

65

XT-LZS-65

     5-25m3/h

     8-40m3/h

     12-60m3/h

     80   XT-LZS-80
     5-25m3/h
     8-40m3/h
     12-60m3/h

100

XT-LZS-100

     12-60m3/h

     18-90m3/h

     20-120m3/h

125

XT-LZS-125

     25-150m3/h

     30-180m3/h

    150     XT-LZS-150      12-60m3/h
     18-90m3/h
     20-120m3/h
     25-150m3/h
     30-180m3/h
四、塑料转子流量计使用
  〔1〕仪表使用时,应先缓慢开启上游阀门至全开,然后用流量计下游的调节阀调节流量。仪表停止使用时应先缓慢关闭上游阀门,然后再关闭仪表下游的流量调节阀。
  〔2〕仪表的示值在刻线的中见,依浮子升起的高度由浮子的标尺处读出示值。
  〔3〕当锥管和浮子粘污时,应及时清洗。
  〔4〕定期检查流量计的误差,一旦超出规定误差,应调换浮子和锥管,或者重新标定以得到更好的精度。
  〔5〕被测流体与流量计标定介质不一致时,需对示值按进行修正。由下式表示QS=QN  QS=实际流量 Qn=流量计读数示值 ρn=流量计标定时的介质密度ρs=被测介质的密度 ρf=浮子材料的密度

XT-LZS塑料转子流量计外形安装尺寸

型号

尺寸(mm)

适用管道
(mm)

短管型

L

D1

D2

XT-LZS-15

202

20

45

15或20

XT-LZS-25

226

32

60

25或32

XT-LZS-32

288

40

74

32或40

XT-LZS-50

341

63

98

50或63

XT-LZS-65

430

75

122

65或75

XT-LZS-100

520

法兰连接

100

XT-LZS-125

520

法兰连接

125


XTLZS-(  )法兰型技术参数
口径
型号
流量范围
连接高度(mm)
100
XTLZS-100
8-50M3/h
555
14-90M3/h
16-120M3/h
125
XTLZS-125
25-150M3/h
555
25-180M3/h
25-200M3/h
150
XTLZS-150
25-150M3/h
555
25-180M3/h
25-200M3/h
