双金属温度计
- 工作原理
- 产品特点
- 技术参数
双金属温度计感温元件采用多圈直螺旋形双金属片。一端固定，另一端(自由端)连接在芯轴上，轴向型温度计指针直接装在芯轴上。径向型结构指示针通过转角弹簧与芯轴连接。当温度变化时，感温元件自由端旋转，经芯轴传动指针在刻度盘上指示被测介质温度的变化值。
电接点温度计，指针上装有动接点，固定接点装在设业指针上指针触头随温度变化旋转，当温度达到或超过设定值时，接点闭合发出信号，以达自动控制和报警的目的。
按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种
1、轴向型双金属温度计：指针盘与保护管垂直连接。

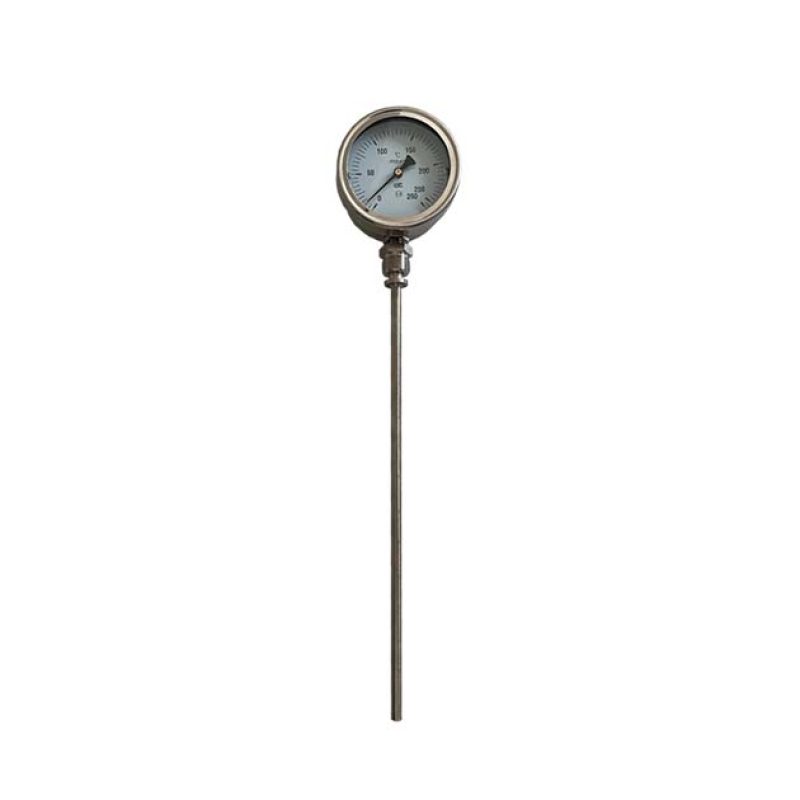

2、径向型双金属温度计：指针盘与保护管平行连接。
3、135°向型双金属温度计：指针盘与保护管成135°连接。
4、万向型双金属温度计：指针盘与保护管连接角度可任意调整。
双金属温度计的大优点是抗震性能好，坚固，但其精度较低，只能用于工业中，精度等级为1~2.5级。
双金属温度计适用于中、低温现场检测，可直接测量气体、蒸汽和液体温度，示值清楚，机械强度较好。
1、温度计为轴向型、径向型、135°三种型式。
2、温度计的精度等级为1级、1.5级。
3、温度计的测量范围见表一。
4、温度计的时间常数不超过40S。
5、保护管的材料为1Cr18Ni9Ti不锈钢和钼二钛，其所能承受的分称压力为6.4MaP.
6、温度计分普通型、户外型、防腐型三种型式。
7、温度计的接点为上、下限，单限，双上限(全部常开)。
8、接点额定功率:10VA(无感负载)。高工作电压:220V。大工作电流：1A。
9、指示表头使用环境温度-40~85°C。
10、指示表头使用环境湿度5~100%。
11、WSS系列双金属温度计属于耐震机械仪表。
12、测量温度时应将保护管下面100mm长全部浸入被测量介质，以保持温度准确性。
13、执行标准:JB/T8803-1998。
