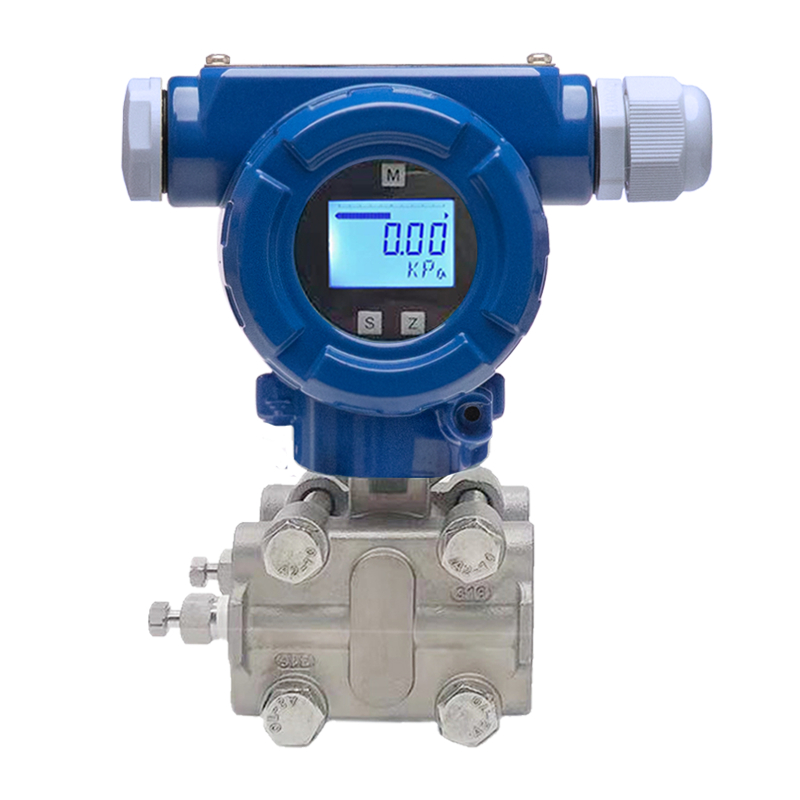

被测介质的两种压力通入高、低两压力室，作用在δ元件的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。
当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空。
A/D转换器将解调器的电流转换成数字信号，其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外，它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方，传感器微调等运算，以及诊断和数字通信。
智能电子部件仅由一块组成。
量程比15：1或10：1。
0-0.6－0-42000KPa。
就地按鍵调整量程和零点。
可更新现存的TY-1151(包括1151)各种模拟式变送器为智能仪表。
符合HART协议，可用HART通讯器268、275与本智能表进行双向通讯而不中断输出信号。
在采用HART协议的分散控制系统中同主机进行双向通讯。
具有自诊断和远传诊断功能。
带有EEPROM，不怕断电丢失数据。
性能参数
测量介质：气体、蒸汽、液体
精度：±0.075%、±0.1%、±0.2%（包括从零点开始的线性、回差和重复性）
稳定性：±0.1%/3年
电源：10～36V DC（推荐24V DC）
调量程的参考精度：若 TD>10 (TD= 大量程 / 调节量程 ) 则为：±(0.075×TD)%
环境温度：-40℃ ~85℃
测量介质温度：-40℃~120℃
贮藏温度：-40℃ ~85℃
显示：LCD、OLED
显示器显示模块温度：-20℃~70℃（LCD）、-40℃~80℃（OLED）
物理参数
测量膜片：316L 、钽、哈氏合金C、蒙乃尔
过程连接：不锈钢304、316L
螺母及螺栓：碳钢镀锌、不锈钢
填充液：硅油、氟油等
密封圈：丁腈橡胶、氟橡胶、聚四氟乙烯
变送器外壳：铝合金材质，外表喷涂环氧树脂
外壳密封圈：丁腈橡胶
铭牌：不锈钢304
重量：2.8kg（无：安装支架、过程连接）
外壳防护等级：IP67
防爆等级：Exd Ⅱ CT6 Gb、Exia Ⅱ CT6 Ga
电源及负载条件
电源电压：24V DC R≤(Us-10V)/ImaxΩ 其中Imax=21 mA
大电源电压：36V DC
小电源电压：10V DC
数字通讯负载范围：250～600Ω
功能参数
量程限制：在量程的上下限范围内，可以任意设置，只要标定量程≥设置量程。建议选择量程比尽可能低的量程，以优化性能。
安装位置影响：安装位置的变化，会发生零位影响，可以通过调零校正，无量程影响。
输出：两线制4-20mA，符合NAMIR NE43规范，叠加数字信号（Hart协议）
输出信号极限：Imin（小）:3.9mA Imax（大）=21.0mA
报警电流：低报模式（小）：3.9mA 高报模式（大）：21mA （用户可预设定）
报警电流默认设置：高报模式
故障警告：如果传感器或电路出现故障，自动诊断功能自动输出22.0mA
响应时间：放大器部件阻尼常数0.1s；传感器时间常数0.1～1.6s，取决于量程及量程比。附加的可调时间常数为：0～100s
预热时间：＜15s
