新型防污防磁涡轮流量计 在测井中使用效果详解

    摘要:涡轮流量计是通过涡轮叶片上的磁钢与仪器内部光电总成的磁钢进行藕合,带动遮光叶片转动,阻档光电总成的发光二极管发出的光线,产生脉冲信号,而得到所测流体的流量大小。磁钢直接接触井液,不可避免的受到井内各种杂物(铁屑、沙粒、线绳等)的粘派在实际测井中,经常因为磁钢粘污使涡轮转动不灵活,甚至造成涡轮卡死,导致测井曲线误差大,甚至测井失灵文章通过介绍全新设计出的防磁粘污涡轮流量计,分析新型涡轮流量计在实际测井中取得良好效果。

    涡轮流量计是产出或注入剖面测井的主要仪器之戈它录取的流量曲线是资料解释中定量解释的重要依握确保涡轮流量曲线的精度和准确性是保证测井资料解释符合率的重要前提但是,现用的涡轮流量计由于设计存在缺陷,曲线的测量精度偏低,极大地影响了测井资料解释的符合率。

1、涡轮流量计的原理:

   防磁粘污涡轮流量计,采用聚醚酮( PEEK)树脂制作新型涡轮,涡轮轴采用不锈钢镀钦工艺制作,并将涡轮中轴尺寸缩小以增加涡轮受力面积经多项流实验室标定,启动排量为26方厌,通过标准井实验,各项指标达到了现场使用要求。

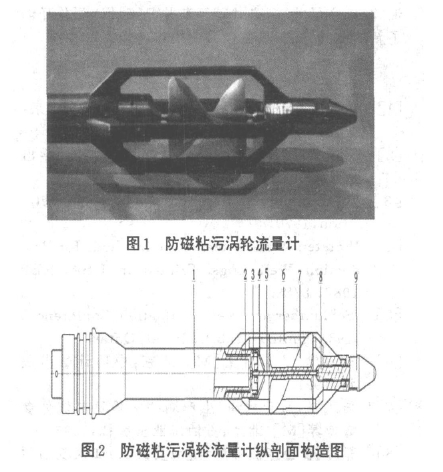

图1防磁粘污涡轮流***计 图2防磁粘污涡轮流里计纵剖面构造图

图1防磁粘污涡轮流***计 图2防磁粘污涡轮流里计纵剖面构造图

    防磁粘污涡轮流量计图 2由光电总成外管 1、新型的涡轮上宝石座 2、涡轮磁钢 3、防磁粘污涡轮罩 4、涡轮轴 5、新型涡轮罩 6、新型涡轮叶片 7、涡轮下宝石座 8、下宝石护套 9组成。 通过将涡轮磁钢放入防磁罩内的安装方式 ,达到隔绝井内杂物、起到防磁粘污的效果。 通过采用新型材料 ,重新设计涡轮叶片、涡轮罩、上下宝石总成结构 ,达到减小启动排量、提高测量精度的目的。


2、防磁粘污涡轮流量计的测井成果及应用:

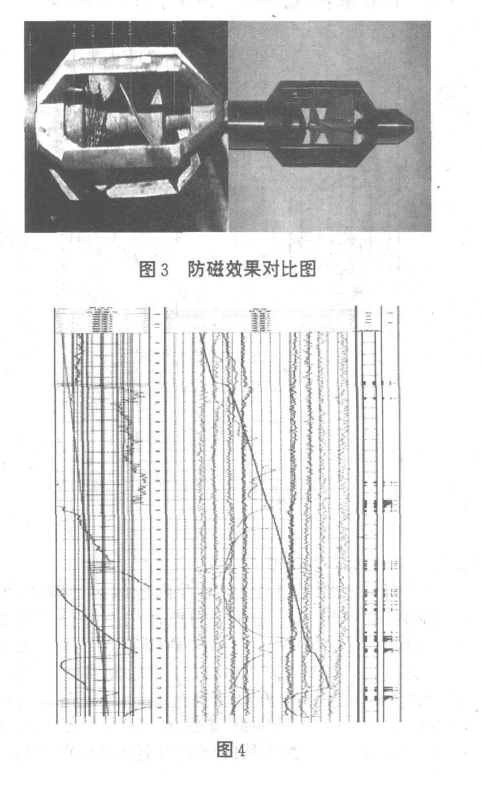

图3 图4  防磁效果对比图
  通过图 3,可以看到改进后的防磁粘污涡轮流量计 ,在经过现场测井后 ,防磁粘污效果明显 ,未出现老式涡轮流量计的磁粘污现象 ,同时 ,维护简单、保养容易。
  该防磁粘污涡轮流量计在中原油田、中石化西南局、长庆油田和新疆油田等进行了 120余口井的测井任务 ,涵盖了气井、油井、水井和稠油井等各种复杂井况 ,其中***大井深 6800米 ,***大井斜 47. 8°,***高井温 158℃ ,连续测量段***长 510m,测井一次成功率达到了 100% ,资料质量有了明显提高 ,特别是在新疆稠油油田测井成功 ,填补了稠油井涡轮流量测井的空白。仪器使用后只需要进行简单的清洁 ,无需拆开保养 ,不但提高了仪器的耐用性 ,也减少了仪器保养使用成本。
2. 1、在中原油田的应用:
  中原油田由于复杂的断块油气田特性 ,地温梯度高 ,压力高 ,产量小 ,产层薄 ,需要流量计有较高的灵敏度。图 4是中原油田测井公司在文 13块进行一口产出剖面测井。该井为气举生产 ,油压 1M Pa,产液25. 7 方 /日。
  从图 4可以明显看出在深度 3410. 1m~ 3428.8m、 3531. 5m~ 3539. 8m、 366 9. 1m~ 37 33. 8m 处流量曲线有明显变化 ,表明该深度段有流体产出。根据此测井结果解释 ,给采油厂带来了较好的效果。

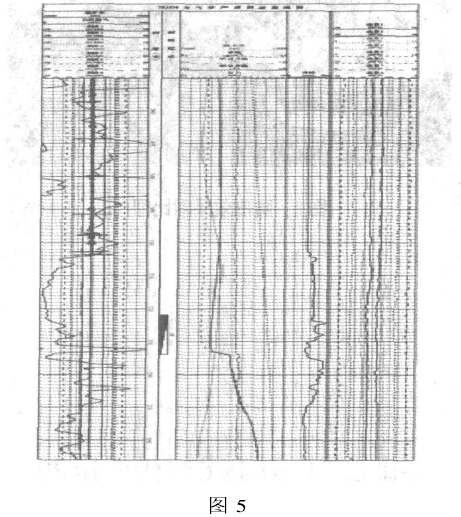

图 5是中原油田测井公司在新疆塔河油田进行的一口气举产液剖面测井图

2. 2、在塔河油田的应用:
  塔河油田地质条件复杂 ,井内流体多为稠油 ,井深 ,压力高、井温高。 图 5是中原油田测井公司在新疆塔河油田进行的一口气举产液剖面测井图。 该井井深 5570m,井底温度 126℃ ,开采后期井内产能不足 ,气举后产量在 20方 /日左右。从测井图可以看出5522m~ 5 534m 流量曲线有变化 ,表明产液正是从此层产出。对比整条流量曲线和井径曲线 ,在井径有变化的地方 ,流量也有相应的变化 ,流量曲线与井径曲线的对应性非常好

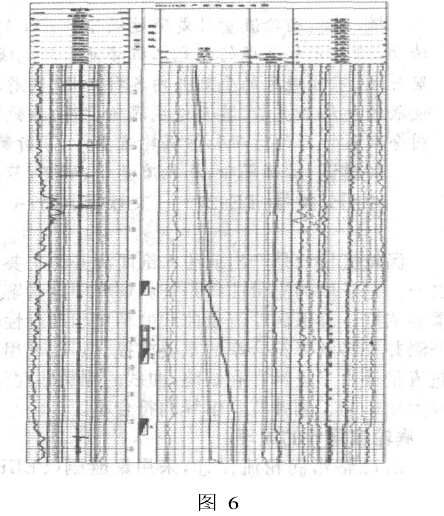

  图 6是中原油田测井公司在塔河油田进行的一口产液剖面测井图。 该井井深 6685m,井口油压 1. 0~ 3. 4M Pa,产量 80方 /日 ,产液中含有稠油 ,从测井图可以看出流量曲线在 6619m~ 6624m、 6669m~66 75m 处有明显变化。
图 6是中原油田测井公司在塔河油田进行的一口产液剖面测井图

图 6是中原油田测井公司在塔河油田进行的一口产液剖面测井图

3、结束语:

  该防磁粘污涡轮流量计属于国内首创 ,填补了国内空白 ,在实际生产中使用效果良好 ,对小流量的变化反应很灵敏 ,很好的解决了生产中的难题 ,对稠油井、小产量井、污染井等复杂井况流量计测井开创了新的测井方法 ,具有极高的推广价值。
