上游扰流件对气体涡轮流量计准确度的影响与安
摘要：根据气田的计量需求，保证气体涡轮流量计在使用过程中能准确地测量天然气流量，通过具体的实验分析上游扰流件对流量计准确度的影响，为流量计的现场应用起到至关重要的指导作用，具有一定的意义。
气体涡轮流量计是继孔板流量计之后的第二个在气田广泛应用的天然气流量计，其测量原理是利用悬置于流体中带叶片的转子或叶轮感受流体的平均流速而推导出被测流体的瞬时流量和累积流量。虽然气体涡轮流量计对测量介质的洁净度要求较高，但由于它具有对直管段的要求短以及测量准确度高、测量范围较宽等突出优点，较多地用于对仪表精度要求高的气田商贸计量中。在使用过程中，发现流量计的安装位置虽然遵循标准要求，但受上游扰流件的影响导致其对气体的测量准确度有所降低，因此通过实验作上游扰流件对气体涡轮流量计准确度的影响进行分析，为流量计在气田的实际应用提供技术支持。
1、涡轮流量计的计量性能：
涡轮流量计的计量性能主要包括准确度等级和重复性要求等两个方面。
1.1、准确度等级：
气体涡轮流量计的准确度等级见表１、表２。
表１ 气体涡轮流量计准确度等级
表２ 气体涡轮流量计分界流量
分界流量 Ｑｔ参见表２。
１．２、流量计的重复性要求：
流量计的重复性不得超过相应准确度等级规定的***大允许误差值的１／３。
２、流量计准确度影响的实验分析：
２．１、实验要求：
实验用钟罩式气体流量标定装置［２］标定 ＤＮ５０Ｇ６５气体涡轮流量计，其准确度等级为１．５级；***小流量为 Ｑｍｉｎ：１０ｍ３／ｈ，***大流量为 Ｑｍａｘ：１００ｍ３／ｈ；流量计量程比为１∶１０；上游直管段要求：５Ｄ＝５０×５＝２５０ｍｍ＝２５ｃｍ，下游直管段要 求：３Ｄ＝５０×３＝１５０ｍｍ＝１５ｃｍ。
２．２、实验思路：
实验以在流量计前端安装一对大小头作为扰流件，在扰流件和流量计之间安装不同长度的直管段。经过一定时间段的运行，确认标准装置与流量计的流量偏差以及流量计的重复性，以此分析扰流件对流量计准确度的影响［３］。
实验以在流量计前端安装一对大小头作为扰流件，在扰流件和流量计之间安装不同长度的直管段。经过一定时间段的运行，确认标准装置与流量计的流量偏差以及流量计的重复性，以此分析扰流件对流量计准确度的影响［３］。
２．３、实验分析：
２．３．１、在流量计上游安装４０ｃｍ 直管段，下游安装１９ｃｍ 直管段实验流量计上游直管段长度大于 ５Ｄ（２５ｃｍ），下游直管段长度大于 ３Ｄ（１５ｃｍ），实验安装图如图 １ 所示，
２．３．１、在流量计上游安装４０ｃｍ 直管段，下游安装１９ｃｍ 直管段实验流量计上游直管段长度大于 ５Ｄ（２５ｃｍ），下游直管段长度大于 ３Ｄ（１５ｃｍ），实验安装图如图 １ 所示，
示意图如图２所示。
图１ 涡轮流量计上游安装４０ｃｍ 直管段下游安装１９ｃｍ 直管段实验图
图２ 扰流件在上游４０ｃｍ 直管段处的流量计安装示意图
实验数据如表３所示。
表３ 上游４０ｃｍ 下游１９ｃｍ 时流量计的运行数据
从表３可以看出，扰流件安装在距流量计上游端较远时，其运行数据的流量偏差与重复性符合流量计的标准。
２．３．２、在流量计上游安装２９．１ｃｍ 直管段，下游安装１９ｃｍ 直管段实验
流量计上游直管段长度较大于 ５Ｄ（２５ｃｍ），下游直管段长度大于 ３Ｄ（１５ｃｍ），实验安装示意图如图３所示。

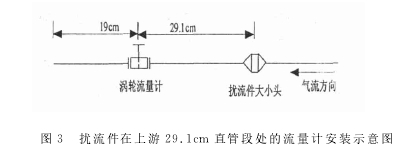

图３ 扰流件在上游２９．１ｃｍ 直管段处的流量计安装示意图
实验数据如表４所示。从表４可以看出，扰流件安装在距流量计上游端接近 ５Ｄ 处时，其运行数据的流量偏差（ｑｍｉｎ≤ｑ≤ｑｔ 部分）＞３％，不满足标准的要求，但其重复性符合流量计的标准。
2．２．３、在流量计上游安装１９ｃｍ 直管段，下游安装４０ｃｍ 直管段实验
流量计上游直管段长度小于５Ｄ（２５ｃｍ），下游直管段长度大于３Ｄ（１５ｃｍ），实验安装示意图如图４所示。
| 表 | ４ | 上游 | ２９．１ｃｍ | 下游 | １９ｃｍ | 时流量计的运行数据 | ||||||||||||||||||||||||||
| 流量 | 气压 标准器 表前压 时间 | 脉冲数 | 系数 | 系数 | 重复性 | |||||||||||||||||||||||||||
| ３ | ）示值（）（ ） （） | －１ | －１ | |||||||||||||||||||||||||||||
| （ ／）（ | （ ）（ ） | |||||||||||||||||||||||||||||||
| ｍ ｈ | ＫＰａ | Ｌ | Ｐａ | ｓ | Ｌ | Ｌ | ||||||||||||||||||||||||||
| ３６．９９１２６７６４ | ２６．４１５ | |||||||||||||||||||||||||||||||
| ９７．４ | ９６．６ | １０００ | １７００ | ３６．９５４２６７３９ | ２６．３９０２６．４００ | ０．０５ | ||||||||||||||||||||||||||
| ３６．９３２２６７４５ | ２６．３９６ | |||||||||||||||||||||||||||||||
| ４５．５２９１３３１２ | ２６．５７１ | |||||||||||||||||||||||||||||||
| ３９．６ | ５００ | ２８００ | ４５．４２２１３２９６ | ２６．５３９２６．５５７ | ０．０６ | |||||||||||||||||||||||||||
| ４５．４６７１３３０７ | ２６．５６１ | |||||||||||||||||||||||||||||||
| ３７．０３４ | ５３７８ | ２６．８８２ | ||||||||||||||||||||||||||||||
| １９．５ | ２００ | ２９７０ | ３６．９１２ | ５３６８ | ２６．８３２２６．８５５ | ０．０９ | ||||||||||||||||||||||||||
| ３６．９６７ | ５３７２ | ２６．８５２ | ||||||||||||||||||||||||||||||
| ７１．３５２ | ５４８７ | ２７．４３５ | ||||||||||||||||||||||||||||||
| １０．１ | ２００ | ３０００ | ７１．２７７ | ５４８１ | ２７．４０５２７．４２８ | ０．０８ | ||||||||||||||||||||||||||
| ７１．３８７ | ５４８９ | ２７．４４５ | ||||||||||||||||||||||||||||||
| 系数 | ｑｔ≤ｑ≤ｑｍａｘ | ｑｍｉｎ≤ｑ≤ｑｔ | 重复性 | 原系数 | 长期稳定性 | |||||||||||||||||||||||||||
| （－１） | 流量偏差（ ） | 流量偏差（ ） | （ ） | （ ） | ||||||||||||||||||||||||||||
| Ｌ | ％ | ％ | ％ | ％ | ||||||||||||||||||||||||||||
| ２６．６２８ | ０．８５ | ３．０１ | ０．０９ | |||||||||||||||||||||||||||||
| 表 | ５ | 上游 | １９ｃｍ | 下游 | ４０ｃｍ | 时流量计的运行数据 | ||||||||||||||||||||||||||
| 流量 | 气压 标准器 表前压 时间 | 脉冲数 | 系数 | 系数 | 重复性 | |||||||||||||||||||||||||||
| （ ／）（ ）示值（）（ ） （） | （ ）（ ） | |||||||||||||||||||||||||||||||
| ３ | ＫＰａ | Ｌ | Ｐａ | ｓ | －１ | －１ | ||||||||||||||||||||||||||
| ｍ ｈ | Ｌ | Ｌ | ||||||||||||||||||||||||||||||
| ３６．９３４２６７３２ | ２６．３７８ | |||||||||||||||||||||||||||||||
| ９７．３ | ９６．６ | １０００ | １６８０ | ３７．０７４２６７４９ | ２６．３９４２６．３８９ | ０．０４ | ||||||||||||||||||||||||||
| ３６．９９４２６７４８ | ２６．３９４ | |||||||||||||||||||||||||||||||
| ４６．０２３１３２９８ | ２６．５４３ | |||||||||||||||||||||||||||||||
| ３９．４ | ５００ | ２８００ | ４５．９９９１３２８９ | ２６．５２５２６．５３９ | ０．０５ | |||||||||||||||||||||||||||
| ４５．０１８１３３０２ | ２６．５５１ | |||||||||||||||||||||||||||||||
| ３４．４４１ | ５３７５ | ２６．８６２ | ||||||||||||||||||||||||||||||
| ２０．３ | ２００ | ２９５０ | ３５．３４２ | ５３６０ | ２６．７８７２６．８２７ | ０．１４ | ||||||||||||||||||||||||||
| ３５．３９３ | ５３６９ | ２６．８３２ | ||||||||||||||||||||||||||||||
| ７１．５６５ | ５４８６ | ２７．４３０ | ||||||||||||||||||||||||||||||
| １０．１ | ２００ | ３０００ | ７１．５７２ | ５４８６ | ２７．４３０２７．４３０ | ０ | ||||||||||||||||||||||||||
| ７１．５６５ | ５４８６ | ２７．４３０ | ||||||||||||||||||||||||||||||
| 系数 | ｑｔ≤ｑ≤ｑｍａｘ | ｑｍｉｎ≤ｑ≤ｑｔ | 重复性 | 原系数 | 长期稳定性 | |||||||||||||||||||||||||||
| （－１） | 流量偏差（ ） | 流量偏差（ ） | （ ） | （ ） | ||||||||||||||||||||||||||||
| Ｌ | ％ | ％ | ％ | ％ | ||||||||||||||||||||||||||||
| ２６．６０８ | ０．８２ | ３．０９ | ０．１４ | |||||||||||||||||||||||||||||

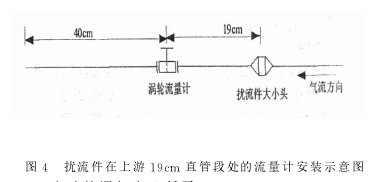

图４ 扰流件在上游１９ｃｍ 直管段处的流量计安装示意图
实验数据如表５所示。从表５可以看出，扰流件安装在距流量计上游端小于５Ｄ 处时，其运行数据的流量偏差（ｑｍｉｎ≤ｑ≤ｑｔ 部分）＞３％，不满足标准 的要求，但其重复性符合流量计的标准。
３、结论：
通过以上实验数据分析，即使涡轮流量计在使用过程中满足上游直管段 ５Ｄ 的安装要求，也会造成一定的流量偏差，导致流量计测量准确度的降低，因此建议在流量计的安装时，上游扰流件与其安装位置的直管段要求越长越好，至少在８Ｄ 以上。
