解决Smar智能仪表CD600与涡轮流量计信号不匹配问

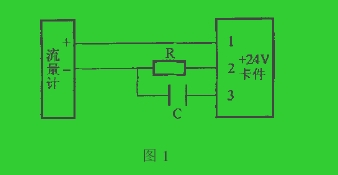

  南阳石蜡精细化工厂聚丙烯装置, 采用的是美国Smar 公司的 SMARCON2.0DCS 系统 ,该系统以四回路调节器 CD600 作为调节单元 ,与计算机进行通信。该装置的所有累积量都采用涡轮流量计 ,它发出的是电流脉冲信号, 而 CD600 只能接受电压脉冲信号 ,因此 ,CD600 无法累积流量, 当然也无法显示瞬时流量, 在操作站上也看不到涡轮测的流量 。如果不改变涡轮流量计的电流脉冲信号, 只能重新选择一次表 ,至少要造成几万元的经济损失 。我们在线路中串入一只 1kΨ电阻 ,从电阻两端取得电压信号, 再并一个 100μF 的电容, 可将直流载波信号滤掉 ,如信号转换原理图图 1 所示。
图1

  在 2 、3 端子可得到一个纯电压信号, 电压信号再经放大 , 从 而可被 CD600 接 受, 解 决了 Smar公司的智能仪表 CD600 与涡轮信号不匹配的问题。
  通过这次对涡轮流量计的电流脉冲信号的改造, 只花了几十元钱,节省了几万元。
