自来水厂流量测量涡轮流量计|选择安装注意事项
对于自来水厂 , 流量测量非常重要 。对自来水厂的取水和供水的流量进行测量 , 可以为经济核算和水处理系统的诊断提供依据 , 从而达到有效地进行水生产的操作与控制 。多年来 , 人们在努力寻找经济适用的流量计 , 以期经济而准确地解决自来水厂流量测量的问题 。
经多年的实践 、探索 , 发现对于大多数自来水厂涡轮流量计已完全可以满足使用要求 , 而且经济性好 。一般 , 对于口径不大于 1m 的自来水管道 , 所需涡轮流量计的价格也就 1 万元左右 , 因此随着涡轮流量计测量技术的日益成熟与性价比的日益提高 , 涡轮流量计已越来越受 到自来水行业的青睐 。

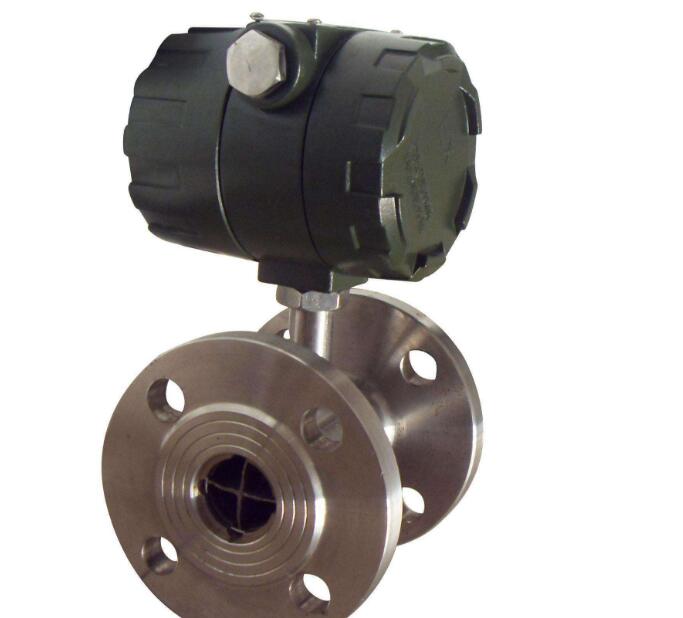

1、涡轮流量计的测量原理：
在流体流动的管道内 , 安装一个可以自由转动的涡轮 , 当流体通过涡轮叶片时 , 流体的流动使涡轮旋转 。流体的流速越高 , 涡轮的转速就越高 。在规定的流量范围和一定的流体粘度下 , 涡轮的转速与流体的流速呈线性关系 。因此 , 只要测出涡轮的转速或转数 ,就可以测出流过管道的流体瞬时流量或累加流量 。实际上 , 涡轮叶片由高导磁系数的材料制成 , 叶片不远处的磁感应转换器由线圈和磁钢组成 , 涡轮旋转的同时 ,叶片周期性地扫过磁钢 , 使磁路的磁阻发生周期性的变化 , 线圈中的磁通量也跟着发生周期性的变化 , 线圈中便感应出交变电信号 。交变电信号经前置放大器放大后 , 送往流量显示仪进行流量指示或累积 。 基本公式如下 :
f =Kq所以 , q =f/K式中 :f 为交变电信号的频率 ;q 为流过管道的流体瞬时流量 ;K 为常数(仪表系数)。
2、涡轮流量计的选择：

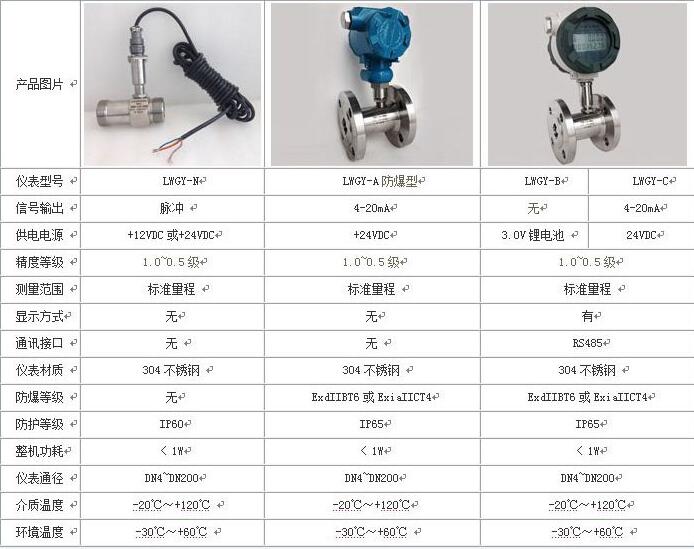

2 .1、涡轮流量传感器的选择：
选择涡轮流量传感器 ,应考虑如下基本原则 :
① 传感器的量程范围应满足被测流体的***高 、较低流速变化 ;
② 传感器的精度等级符合被测流体的计量要求 ;
③ 现场管道应能满足传感器对直管段的要求 ;
④ 被测流体的化学性能不能影响传感器的测量性能 ;
⑤ 传感器应能长期稳定运行 , 计量准确 ;
⑥ 水损小 ;
⑦ 价格适宜 、经久耐用 、维护简便 。
LWCQ 型插入式切向涡轮流量传感器 ,该传感器具有以下特点 :
① 抗杂质能力强 , 切向式叶轮在转动时可随时释放流体中的悬浮杂物 , 使其不缠绕在切向式叶轮的叶片上 ;
② 抗电磁干扰和抗振能力强 ;
③ 传感器和显示仪表的结构及原理都非常简单 、直观 , 用户很容易掌握其使用和维修技术 。
④ 更换叶轮和轴承后 , 仪表系数不变 ;
⑤ 流量范围宽, 下限流速低 ;
⑥ 成套流量计对流体总量的计量误差小 ;
⑦ 几乎无压力损失 , 节省能耗 ;
⑧ 传感器可露天安装 , 整个传感器可长期淹没在水中使用 ;
⑨ LWCQ -××1 ×型传感器配用截止阀 , 安装和拆卸时都不须断流 ;
⑩ 水平 、竖直 、倾斜的管道均可使用 ; 1 成套流量计的购置 、安装和维修费用低 。
2 .2、显示仪表选择：
选择流量显示仪 , 主要应考虑与所选涡轮流量传感器的配套性 , 根据工艺要求和经济原则来选择 , 同时考虑操作是否简便 、维修是否易于实现等等 。
XLF -30A 型智能流量显示仪 , 其具有以下几个特点 :
① 使用极为方便 :可通过键盘置入仪表系数 K 、口径 、满度输出流量、上限报警流量等参数 ;使用时 , 只须操作面板上的一个按键即可显示瞬时流量 、平均流速 、频率和 10 位流量总量 ;
② 使用 EEPROM 技术对流量总量及通过键盘置入的各参数进行存储 , 无论掉电多长时间 , 上电后流量总量及以上参数仍能复现 ;
③ 输入信号与本仪表之间采用光电隔离 , 采用数字滤波 、“看门狗”等技术 , 具有较强的抗干扰能力和可靠性 ;
④ 具有 0～ 10m A 或 4 ～ 20m A 电流输出 、容积量脉冲信号输出 、上限和下限报警等功能 ;⑤ 同时具有数字和模拟两种显示方式 , 可满足用户的不同需要 。表头直接反映流量信号的变化 , 有利于及时发现传感器的故障 。
3、涡轮流量计的安装：
涡轮流量计要尽可能安装在离振动源和电磁干扰较远的地方 , 如振动和电磁干扰无法避免 , 则需想办法把振动和电磁干扰的影响降低到许可范围内 。涡轮流量传感器的安装点所在的自来水管段 , 应符合传感器对直管段的安装要求 , 同时要尽量选择流体杂质少 、气泡少的管段进行传感器的安装 。
4、应用涡轮流量计的注意事项：
在自来水厂中应用涡轮流量计 , 应注意以下几个事项 :
① 一般 , 自来水厂的供水管道适合安装涡轮流量计 , 但自来水厂的取水管道则不适于安装涡轮流量计 ,因为涡轮流量传感器上的叶轮 , 极易受原水中杂质 、污垢等堵塞 , 容易导致流量测量的不真实 。
② 涡轮流量传感器所测流体的流速不能过低 , 否则可能会降低涡轮流量计的测量准确度 , 以我们的经验 , 流体流速应不小于 0.15m/s 。
5、结束语：
涡轮流量计在我公司投入使用几年来 , 计量准确可靠 、运行稳定 、维护简易 , 实乃自来水厂实现流量测量的上佳选择 。我们相信 , 随着涡轮流量计的技术发展日臻成熟 、性价比的日益提高 , 广大自来水厂当能用上更加经济适用的涡轮流量计 。
