涡轮流量计流量系数

　　在进行石油天然气等液体的销售时的贸易结算，通常都会使用涡轮流量计。涡轮流量计流量系数成为很多人非常关心的事情，涡轮流量计流量系数经常会发生一些波动，尤其是气体涡轮流量计。气体涡轮流量计是流量计中的一种，在进行贸易结算计量的时候都会使用气体涡轮流量计。人们对于涡轮流量计流量系数波动情况感觉到非常的好奇，那么究竟是什么原因导致涡轮流量计流量系数发生波动呢？

　　气体涡轮流量计具有灵敏度高、重复性好和精度高的优点，气体流量计还经常被人们当做量值传递的标准仪表。现在我们的燃气工程发展的十分迅速，人们对于燃气商业贸易和交接的计量要求也在不断的进行提高，气体涡轮流量计使用的也越来越普遍。气体涡轮流量计是进行燃气商业贸易和交接计量时实惠的仪表产品，在进行测量的时候气体涡轮流量计流量仪表系数会产生波动。

　　由本公司华云仪表生产的 hy-LWGY型号涡轮流量计是利用涡轮在流体作用下产生旋转使信号检测器的磁场产生变化，因此在信号检测器的线圈中，感应出交变电压，在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比，即与流体的流量(流速)成正比。而涡街流量计的原理是在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种原理是根据卡门涡街原理。涡轮流量计是人们常用的一种流量测量仪表,由于它具有重复性好、适应性强、量程比宽等优点,加上智能化显示控制仪表的出现,在准确度要求较高的计量场合得到了广泛的采用。

　　实际上,其它输入频率信号的流量计,如椭圆齿轮流量计、腰轮流量计、涡轮流量计等都可以把k值输入显示仪表,再计量重量为gm的液体,通过称量法来校对是否超差。确定系数k时所用的流体重量要大于1～2t,以减少其它因素对计算k值的影响。当发货的批量较少时,如几十千克,这时的计量可能超差,这主要是由于电磁阀不能及时关闭造成的,有的显示控制仪对此有特别的考虑，所以用此方式来确定流量系数。

　　①涡轮流量计：由于这里hy-LWGY涡轮流量计是用于发货计量,所以应选择较高的精度,如015%～011%,由于它的再现性可达0105%,所以即使选择015%精度的,系统的计量也可望达到很高的准确度。

　　②显示控制仪:现在有不少的流量显示控制仪,它不仅能够显示流体的瞬时流量和累积流量,还可实时检测流体温度,对流量进行温度补偿,同时当累积流量达到某一设定值时,发出控制信号,以关闭电磁阀和流量泵。

　　③高位槽:也称高位溢流槽,它通过溢流堰板保证高位槽液面的恒定,这样可保证整个液体流程中的压头一定,那么流体的流速也就一定,瞬时流量qv一定时,仪表系数k也就有确定的值。

　　④温度计:用于质量流量计量时的密度补偿。因为在用实流标定流量计时,总是在某一温度下进行,那么偏离这一温度的流量计量也就存在着较大偏差,通常通过检测实际温度来补偿这一偏差。这里要选择反应时间很短的热电阻,以及时有效地进行补偿,因为有些液体不仅不同批次温度不同,涡轮流量计就是同一次发货,刚开始的一段时间与其后的温度也大不一样。

涡轮流量计k系数详细说明

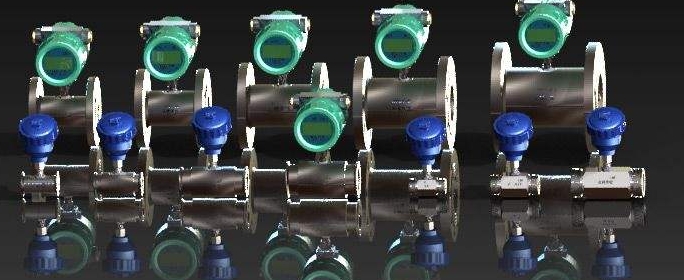

HYWQYZ-涡轮流量计介绍:

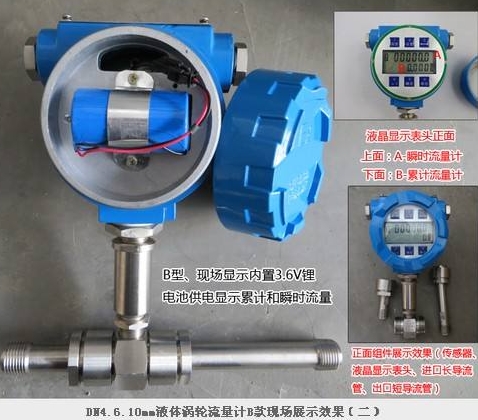

CLWQYZ现场显示涡轮流量计是在LWGY基本型涡轮流量传感器的基础上，采用电池供电，增加了现场显示功能。该流量计是采用先进的超低功耗单片微机技术研制的传感器与显示积算一体化的新型流量测量仪表。与传统的涡轮流量传感器配二次仪表组成的测量系统相比，它具有体积小、重量轻、显示读数直观、清晰、可靠性高、不受外界电源影响、抗雷击、成套成本低等明显优点。可广泛应用于石油、化工、轻工、食品等行业的液体流量测量。本产品性能优越，达到国际同类产品的先进水平。

HYWQYZ-涡轮流量计计算公式：

·流量计算公式：

I – 4

式中：

——

实际流量（m3/h）

——

流量测量上限值，m3/h,见表（一）

——

电流输出（mA）

·变送器供电电压：24V,（12V—30V）

·供电电压与负载电阻关系：

RLMAX=

U – 12

-50

0.02

式中：

RLMAX

——

***大负载电阻(Ω)

——

供电电压(V)

·变送器接线：

红线

——

24V+

黑(绿)线

——

HYWQYZ-涡轮流量计尺寸表：

产品型号：	公称通径（mm）	L(mm)	H(mm)	G	L¢ (mm)	D(mm)	d(mm)	孔数
CLWQYZ -4	4	295	145	G1/2	195
CLWQYZ -6	6	330	145	G1/2	230
CLWQYZ -10	10	450	165	G1/2	350
CLWQYZ -15	15	75	173	G1
CLWQYZ -25	25	100	180	G5/4
CLWQYZ -40	40	140	178	G2
CLWQYZ -50	50	150	252			Ф125	Ф18	4
CLWQYZ -80	80	200	287			Ф160	Ф18	8
CLWQYZ -100	100	220	322			Ф180	Ф18	8
CLWQYZ -150	150	300	367			Ф250	Ф25	8
CLWQYZ -200	200	360	415			Ф295	Ф23	12

HYWQYZ-涡轮流量计使用须知：

1传感器可水平、垂直安装，垂直安装时流体方向必须向上。液体应充满管道，不得有气泡。安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有20倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。传感器的管道轴心应与相邻管道轴心对准，连接密封用的垫圈不得深入管道内腔。

传感器应远离外界电场、磁场，必要时应采取有效的屏蔽措施，以避免外来干扰。

2为了检修时不致影响液体的正常输送，建议在传感器的安装处，安装旁通管道。

3传感器露天安装时，请做好放大器及插头的防水处理。传感器与显示仪表的接线如图四所示。

4当流体中含有杂质时，应加装过滤器，过滤器网目根据流量杂质情况而定，一般为20～60目。当流体中混有游离气体时，应加装消气器。整个管道系统都应良好密封。

5用户应充分了解被测介质的腐蚀情况，严防传感器受腐蚀。

HYWQYZ-涡轮流量计选型：

型号长征仪表（金湖）有限公司								说明
CLWQYZ	□	/□	/□	/□	/□	/□	/□	说明
公称通径	4							4mm，标准量程0.04～0.25m3/h，宽量程为0.04～0.4m3/h
	6							6mm，标准量程0.1～0.6m3/h，宽量轮为0.06～0.6m3/h
	10							10mm，标准量程0.2～1.2m3/h，宽量程为0.15～1.5m3/h
	15							15mm，标准量程0.6～6m3/h宽量程为0.4～8m3/h
	20							20mm，标准量程0.8～8m3/h，宽量程为0.4～8m3/h
	25							25mm，标准量程1～10m3/h，宽量程为0.5～10m3/h
	32							32mm，标准量程1.5～15m3/h，宽量程为0.8～15m3/h
	40							40mm，标准量程2～20m3/h，宽量程为1～20m3/h
	50							50mm，标准量程4～40m3/h，宽量程为2～40m3/h
	65							65mm，标准量程7～70m3/h，宽量程为4～70m3/h
	80							80mm，标准量程10～100m3/h，宽量程为5～100m3/h
	100							100mm，标准量程20～200m3/h，宽量程为10～200m3/h
	125							125mm，标准量程25～250m3/h，宽量程为13～250m3/h
	150							150mm，标准量程30～300m3/h，宽量程为15～300m3/h
	200							200mm，标准量程80～800m3/h，宽量程为40～800m3/h
类型		B						电池供电现场显示型
		C						现场显示/4～20mA 两线制电流输出
		C1						现场显示/RS485通讯协议
		C2						现场显示/HART通讯协议
精度等级			05					精度0.5级
精度等级			10					精度1.0级
涡轮类型				W				宽量程涡轮
涡轮类型				S				标准涡轮
材质					S			304不锈钢
材质					L			316（L）不锈钢
防爆						E		防爆型（防爆等级：ExdⅡBT6）
压力等级							N	常规（参照表2）
压力等级							H(x)	高压（参照表2）

　　气体涡轮流量计在进行运行的时候，介质本身流速分布不均匀或者是二次流的存在会影响到涡轮流量计流量系数的波动。用户在进行测量的时候，要注意气体的实际测量流量和具体使用的流量计计测量的范围是否能够合理，如果不合理也会影响气体涡轮流量计的变化。如果涡轮流量计介质的流速没有发生问题，那么安装管线也会影响到涡轮流量计波动。了解哪些因素影响涡轮流量计流量系数，才能更好使用涡轮流量计。
