工业行业如何选择涡街流量计厂家,是很多行业客户很关心的问题，今天华云小编整理资料为大家解答。随着我国的工业发展，也推动了智能仪表行业的快速发展。涡街流量计作为流量***常用的测量仪器被越来越广泛应用。涡街流量计凭借自身特殊的测量原理，被广泛应用于化工、石化、化纤、食品行业及一般工业应用。随着涡街流量计在市场普遍应用，一些使用问题也随之出现，亟需探索解决。本文以华云仪表涡街流量计为例，着重探讨它的选型，安装以及使用方面的一些常见问题，分析原因解决使用中的问题。
一、涡街流量计简介
达芬奇（1452年-1519年）主要因画家而闻名于世，但他的贡献不仅仅在于艺术，作为PO山谷水道的工程师，他研究了诸如桥柱和不同类型的漩涡等众多障碍物周围的流量，设法对水的习性进行分析并对河流中的流量以及漩涡形成进行了研究，在1513年他次记录了漩涡的行为，同过记录并分类描述了各种流体流态，达芬奇现了一种使用图形来描述诸如湍流等复杂自然想象的，并为后记录了下来。
在1912年西奥多-冯-卡门成为了计算出涡街的人，为今天的涡街测量技术奠定了基础，在1970年，台用于工业的涡街流量计上市，即测量传感器，当代涡街流量计是标准的测量设备，已广泛用于测定液体,气体和蒸汽的流量。
二、涡街流量计的基本测量原理
华云仪表涡街流量计基于卡门涡街的测量原理，在管道中装入一阻挡物，在其后产生卡门涡街，并对阻挡物两侧产生交变压力，其频率与介质的流速成正比。通过检测此频率值，经过电子转换器转换显示并输出标准电流信号。华云仪表涡街流量计是温度、压力、流量一体化设计提供在线温压补偿。
三、涡街流量计的选型
为了确保测量， 必须进行计算选型。华云仪表涡街流量计选型时需注意以下事项：
1、涡街流量计选型时必须提供测量介质的名称、产品密度及粘度，工况温度、工况压力（注意区分是压力还是表压）、***大流量、正常流量。
2、视介质及要求的不同，还要提供***小流量、管线内径、流速限制条件、混合气体的百分比、工况和标况密度、希望的安装方式及管道标准等。
3、一般测量高温介质或者架空管道等建议选用分体型仪表。
4、仪表口径按用户所提供的参数通过选型软件进行计算决定，建议仪表工作在***大流量的1/2—2/3处。
四、涡街流量计的安装
仪表的安装在使用中也是重要的环节，只有科学合理的安装,才能避免干扰，测量不稳定等外来因素，使仪表使用安全可靠。
1、流向一致，水平管道涡街发生体垂直安装，垂直管道要求底进上出方向。
2、管道口径要与仪表口径一致，否则要进行缩扩径处理。注意DIN（德国标准）和ANSI（美国标准）仪表内径与国标G的不同。
3、确保流量计两侧的管道内壁光滑，无堆焊。特别是法兰焊接。
4、一定要先焊好法兰后再安装仪表，不能装上仪表焊接。
5、良好的对中，垫片不能探入管道中。有必要拆下仪表观察垫片痕迹。
6、仪表前后直管段长度要求：进口至少20D，出口至少10D，进口有多个弯头、阀门等时要求直管段更长。
7、管道震动要求：管道不能有强烈的震动，否则加支撑或采用软管连接。
8、转换器环境要求：普通型转换器环境温度在-20度—60度之间；EX型要求环境温度在-20度—40度之间，测量高温介质请采用分体安装形式。
9、转换器密封要求：端盖旋紧（注意定期加润滑剂），电缆接口注意密封，电缆入口处要设滴水点。
10、电缆要求：信号线要求用屏蔽电缆；分体式仪表传感器和转换器之间的连线必须用厂家配的专用电缆，并注意按线号正确接线。
11、接地：信号线屏蔽接地24VD C电源负接地，分体型和夹持型要用线引出接地，注意回路中只能有一点接地。分体型,10m信号线屏蔽接地。
五、涡街流量计常见问题以及处理方法
涡街流量计是一种免维护仪表，可长期稳定可靠运行。实际应用中问题，多来于安装不合理，信号干扰等，常见故障现象及处理如下：
（一）现象：管道中无流量时，流量显示不为0。
解决方法：
1、检查接地是否良好。2、检查增益是否太高。3、检查管道震动是否严重，必要时在流量计附近垂直于管道和旋涡发生体轴线方向支撑管道。
（二）现象：管道中有流量，但显示为0。
解决方法：
1、首先确认流量值是否在下限以下或靠近下限附近。2、检查流量传感器/温度传感器/压力传感器连接是否良好。3、将增益提高观察。4、观察温度、压力是否显示正常。按传感器检测方法检测流量/温度/压力传感器电路检查。
（三）现象：流量显示不稳定。
解决方法：
1、首先确认是否流量本身不稳定，适当调高时间常数。2、检查流量是否在下限附近。3、检查管道震动是否严重，必要时加支撑。
（四）现象：电流输出不正确。
解决方法：
1、首先确认二次表量程与***大流量一致，判断电流输出是否正常也以此为准。2、检测电流输出回路（进入工程师菜单）。3、检查电流回路负载电阻是否小于***大负载电阻值600欧姆。
（五）现象：流量显示随流量变化，但与实际流量不符。
解决方法：
1、检查仪表机号和位号是否对应正确，注意不同机号的仪表不能错装。2、检查仪表常数仪表数值是否与铭牌一致。3、在测量方式为质量流量和标准体积流量时，检查介质工况温度和压力是否与设计选型时相差太多，如果差别很大，须按实际的工况条件计算修改相应的参数（工况密度、标况密度、***大流量、***小流量等）。
4、检查前后直管段是否满足要求。5、检查仪表安装是否对中。6、检查管道内径是否与仪表内径一致。7、检查密封垫片，不能探入管道内。8、检查管道内壁是否光滑。9、检查安装角度和方向是否正确，介质流向是否与箭头一致。10、检查测量介质是否有双相流存在，如在湿蒸汽中加一个水分分离器去掉小水滴，在气体中用一个合适的过滤器去掉固体颗粒等。11、检查流量是否在下限附近，流量低于下限不能准确稳定测量。12、按照检查传感器，检测电容和绝缘电阻值是否在规定的范围内。
问：工业行业如何选型涡街流量计厂家呢？
华云答：
主要考虑3点：
1.涡街流量计的的采购成本。
2.厂家的产品质量。
3.关键是你要选择的厂家售后服务要好。
贸易结算型流量计与过程控制和内部考核计量的流量测量相比，贸易结算型流量计对流量测量仪表的误差直接影响到客户的利益，所以在流量计选型尤其重要，对过程控制精度要求要高。在集中供热的企业公司将热能买给广大的用户，并且需要按照热能计量结算热能费用，流量计是企业结算费用的主要依据，因此受到了双方的普遍重视，。管道上安装的流量计进行对热能的计量，流量计是企业经营的基础，如果流量计测量不准确，往往企业的利益就会大大的损失，贸易结算型流量计需要具有以下要求。
1、对流量计测量精度的要求，流量计的精准度需要比过程控制的要求高。
2、对流量计测量范围的要求，在热网中，各种各样的用户对于企业计量系统的范围度要求差别很大，有的客户生产量大，需要连续生产，长期流量都是较为稳定的状态，有的用户是随着季节的变化，比如有的客户夏天和冬天的流量相差非常大，而有的客户生产不定，多数时流量负荷为零，所以对于流量计的测量范围要求要宽。
3、下限流量计费功能，如果用户的***小的使用流量比流量计规定的下限流量要低，，就会出现流量信号没有输出，或者是流量信号输出太小导致了小信号切除，对热力公司来说都是非常不利的，损失了供方的利益，有失公正，为了防止这种现象出现，对于贸易结算的流量，供方和需方往往根据流量计可测范围内正常使用的范围度，约定好上限流量和下限流量，如果***小的流量小于所规定的下限流量，则按照下限流量的标准进行收费。
4、分时段计费功能要求：企业通常鼓励夜间用能，促使负荷日夜平衡的状态，以免白天超大负荷的用能，往往夜间用能比白天用能的费用要低。
5、掉电记录功能的要求：用户热能计量的流量计通常是电动的形式，当电源突然断电后，仪表停止了工作，累计流量是可以保持，但是不会增加，有的时候现场的用户为了加一点费用，就会将计量的流量计电源关掉一段时间，这样是不允许的，流量计的掉电记录功能就是为了防止这种现象发生，可以查询得到流量计的上、掉电的时间，就是要将这种有意或者无意拉电的时间一次不落的记录下来。
6、停气判断要求：有的现场客户在休息天不工作的时候会将蒸汽完全的关闭，关闭了阀门，停止进行用气，流量计在判断一旦停气，就立刻停止流量积算。
7、定时抄表功能：定时抄报的功能就是在抄报员所设定好的抄报时刻，读取到流量的累积流量，然后存放在一个仪表单元中，这个单元的累积流量一直保留到下个抄报时间才进行清零。
8、面板清零功能：选择面板清零有效时，按一下流量计上面的复位按键，累计流量即可清除。

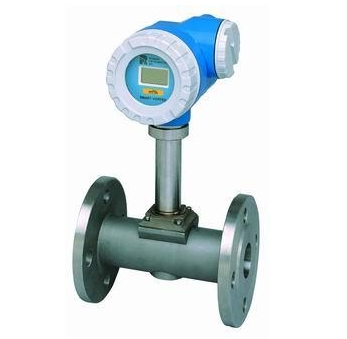

涡街流量计产品解释：
涡街流量计正确选型才能保证涡街流量计更好的使用。选用什么种类的涡街流量计应根据被测流体介质的物理性质和化学性质来决定?使涡街流量计的通径、流量范围、衬里材料、电极材料和输出电流等?都能适应被测流体的性质和流量测量的要求。1、精密功能检查精度等级和功能根据测量要求和使用场合选择仪表精 度等级，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不 同精度等级;有些仅仅是检测一下过程流量，无需做控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，这时可以选用价格低廉的插入式涡街流量计。2、可测量的介质测量介质流速、仪表量程与口径 测量一般的介质时，涡街流量计的满度 流量可以在测量介质流速0.5—12m/s范围内 选用，范围比较宽。选择仪表规格(口径)不一 定与工艺管道相同，应视测量流量范围是否 在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准 确度不能保证时，需要缩小仪表口径，从而提 高管内流速，得到满意测量结果。3、涡街流量变送器的选择在饱和蒸汽测量中采用VA型压电式涡街流量变送器，由于涡街流量计量程范围宽，因此，在实际应用中，一般主要考虑测量饱和蒸汽的流量不得低于涡街流量计的下限，也就是说必须满足流体流速不得低于5m/s。根据用汽量的大小选用不同口径的涡街流量变送器，而不能以现有的工艺管道口径来选择变送器口径。4、压力补偿压力变送器的选择由于饱和蒸汽管路长，压力波动较大，必须采用压力补偿，考虑到压力、温度及密度的对应关系，测量中只采用压力补偿即可，由于管道饱和蒸汽压力在0.3-0.7MPa范围，压力变送器的量程选择1MPa即可。5、.显示仪表选择
显示仪表智能流量显示仪，具有稳压补偿、瞬时流量显示和累积流量积算功能。

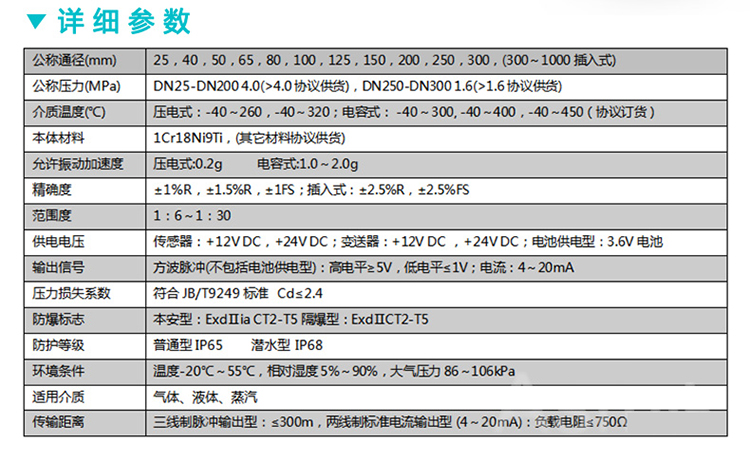

技术参数：
法兰连接式口径选择15,20,25,32,40,50,65,80,100,125,150,200,250,300
流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
测量精度 1.0级 1.5级
被测介质温度:常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃
输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V脉冲占空比约50%,传输距离为100m脉冲
电流远传信号 4～20 mA,传输距离为1000仪表使用环境
温度:-25℃～+55℃
湿度:5～90% RH50℃
材质 不锈钢, 铝合金
电源 DC24V或锂电池3.6V防爆等级
本安型iaIIbT3-T6，防护等级 IP65

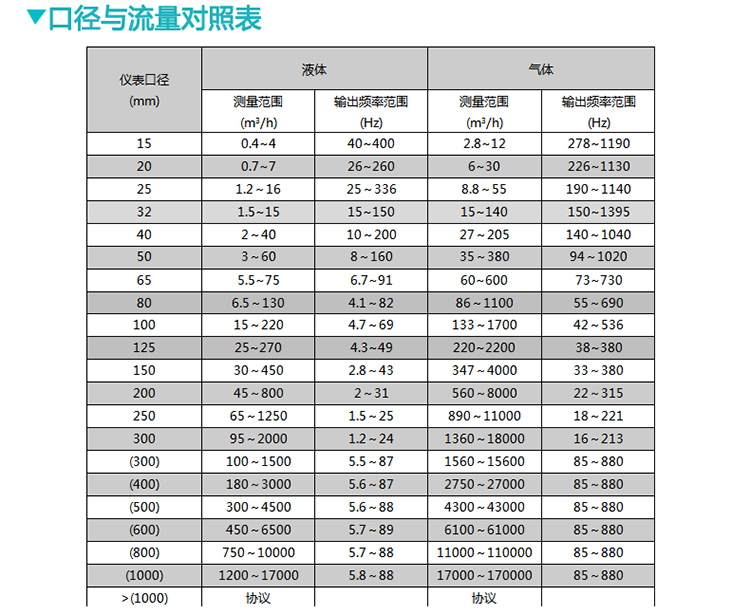

涡街流量计口径与流量对照表
涡街流量计信号换算与接线方式

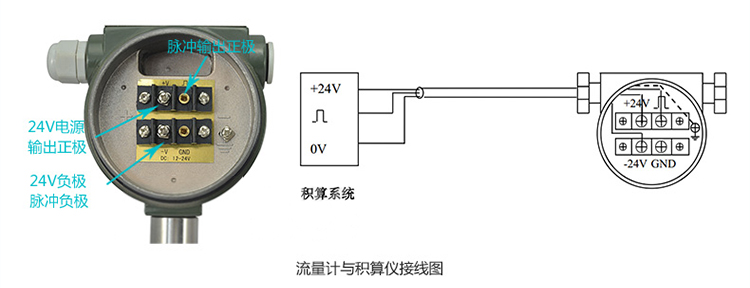

电压脉冲换算成累积流量，（累计流量值）Qs=N/K，K是流量系数（出厂都已经给定），N是一段时间内的总脉冲数。1）可由二次仪表（流量积算仪、PLC等）将脉冲频率f进行积算，得到一段时间内的总个数。2）直接一段采集脉冲个数，得到总数。 脉冲输出接线方式

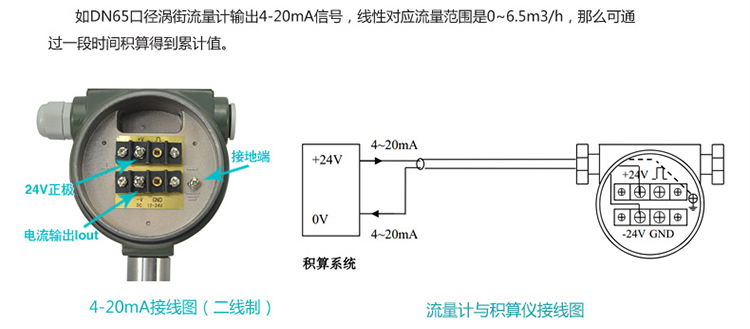

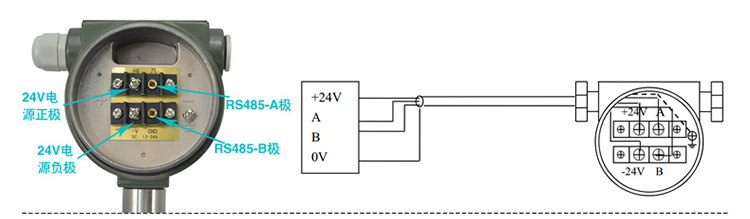

电流信号换算成瞬时流量（4-20mA接线方式）485通讯接线
涡街流量计安装注意事项

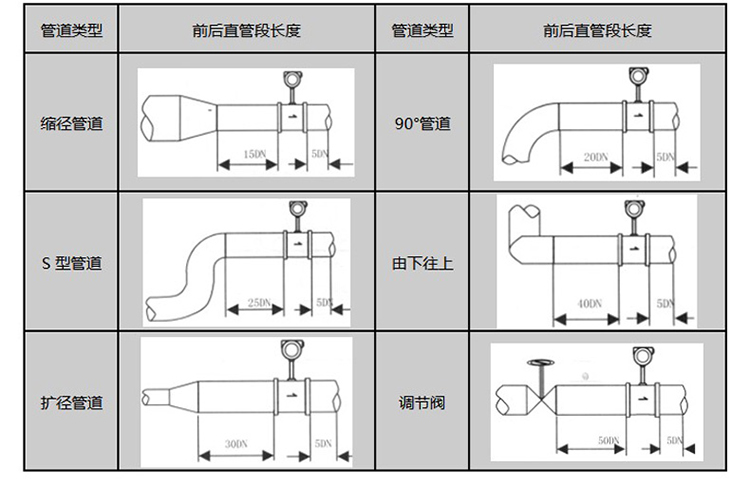

安装点选择： 由于智能涡街流量计的检测原理限制，应尽量远离工业现场有震动源的地方。 常见震动源： 现场设备：水泵、抽水机、调节阀等 人为因素：路面施工、管道敲打。 安装距离选择： 智能涡街流量仪表对安装点的上下游直管段有一定要求（前10后5），否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求如下：
订货时请提供以下参数：
1.介质：名称
2.工作状态***高、正常、较低温度
3.工作状态***高、正常、较低压力
4.管道内外径，***小、正常、***大流量
5.腐蚀性、磨损性，是否有负压
6.安装要求及环境：一体还是分体，信号输出，通讯方式，供电电源
7.安装环境：防护等级和防爆要求
结语：综上所述，涡街流量计仪表技术的应用，只要在合理计算选型，正确安装条件，它一定能在生产中发挥其卓越的性能，随着科技的发展，涡街流量计转换器及传感器工艺的不断完善，涡街流量计将会更广泛的应用，推动为我国工业化不断发展前进。
